登录KafkaUI界面

操作场景

MRS集群安装Kafka组件后，通过KafkaUI，用户能够便捷查询集群信息、节点状态、topic分区、数据的生产、消费详情等多维度信息。KafkaUI将Topic创建、删除、配置修改、扩展分区、分区迁移等复杂易出错的管理操作界面化，降低用户使用门槛，提高运维效率。

KafkaUI界面支持以下功能：
  • 集群内部分区重分布
  • 创建、查看和删除Topic
  • 对已有Topic进行加分区、配置修改
  • 查看Topic生产数据信息
  • 查看Broker实例信息
  • 查看Consumer Group消费情况

前提条件

已创建具有KafkaUI页面访问权限的用户，如需在页面上进行相关操作，例如创建Topic，需同时授予用户相关权限，请参考Kafka用户权限说明。

对系统的影响

第一次访问Manager和KafkaUI，需要在浏览器中添加站点信任以继续访问KafkaUI。

访问KafkaUI

  1. 使用具有KafkaUI页面访问权限的用户登录FusionInsight Manager。

    登录集群Manager具体操作，请参考访问MRS集群Manager。

  2. 选择“集群 > 服务 > Kafka”。
  3. 在“KafkaManager Web UI”右侧，单击URL链接，进入KafkaUI的页面。
  4. 在KafkaUI页面的菜单栏单击对应页签查看相关信息。

    图1 KafkaUI页面

KafkaUI页面介绍

通过KafkaUI，用户能够便捷查询集群信息、节点状态、topic分区、数据的生产、消费详情等多维度信息。

Kafka UI总览

登录KafkaUI后，默认进入Kafka UI总览页面。
图2 Kafka UI总览
  • Cluster Summary
    在“Cluster Summary”栏，可查看当前集群已有的Broker、Topic和Consumer Group数量。
    • 单击“Brokers”下方的数字，可自动跳转至“Brokers”页面，详细介绍请参考Brokers。
    • 单击“Topics”下方的数字，可自动跳转至“Topics”页面，详细介绍请参考Topics。
    • 单击“Consumer Group”下方的数字，可自动跳转至“Consumers”页面，详细介绍请参考Consumers。
  • Cluster Action

    在“Cluster Action”中可创建Topic、配置和查看分区迁移。

    • Create Topic：单击“Create Topic”进入创建Topic页面，根据页面提示创建Topic。详细操作请参考使用KafkaUI创建Kafka Topic。
    • Generate assignment：单击“Generate assignment”进入分区迁移页面，根据页面提示配置分区迁移。详细操作请参考使用KafkaUI迁移分区（MRS 3.5.0之前版本）或使用KafkaUI迁移分区（MRS 3.5.0及之后版本）。
    • Current Reassign Status：单击“Current Reassign Status”可以查看当前分区迁移计划的执行情况。

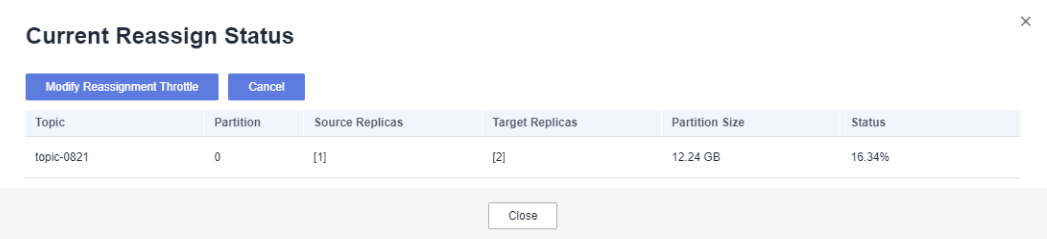

      图3 查看分区迁移执行情况

      单击“Modify Reassignment Throttle”可以修改分区迁移的限流参数。

      单击“Cancel”可以取消当前所有正在执行的分区迁移计划。

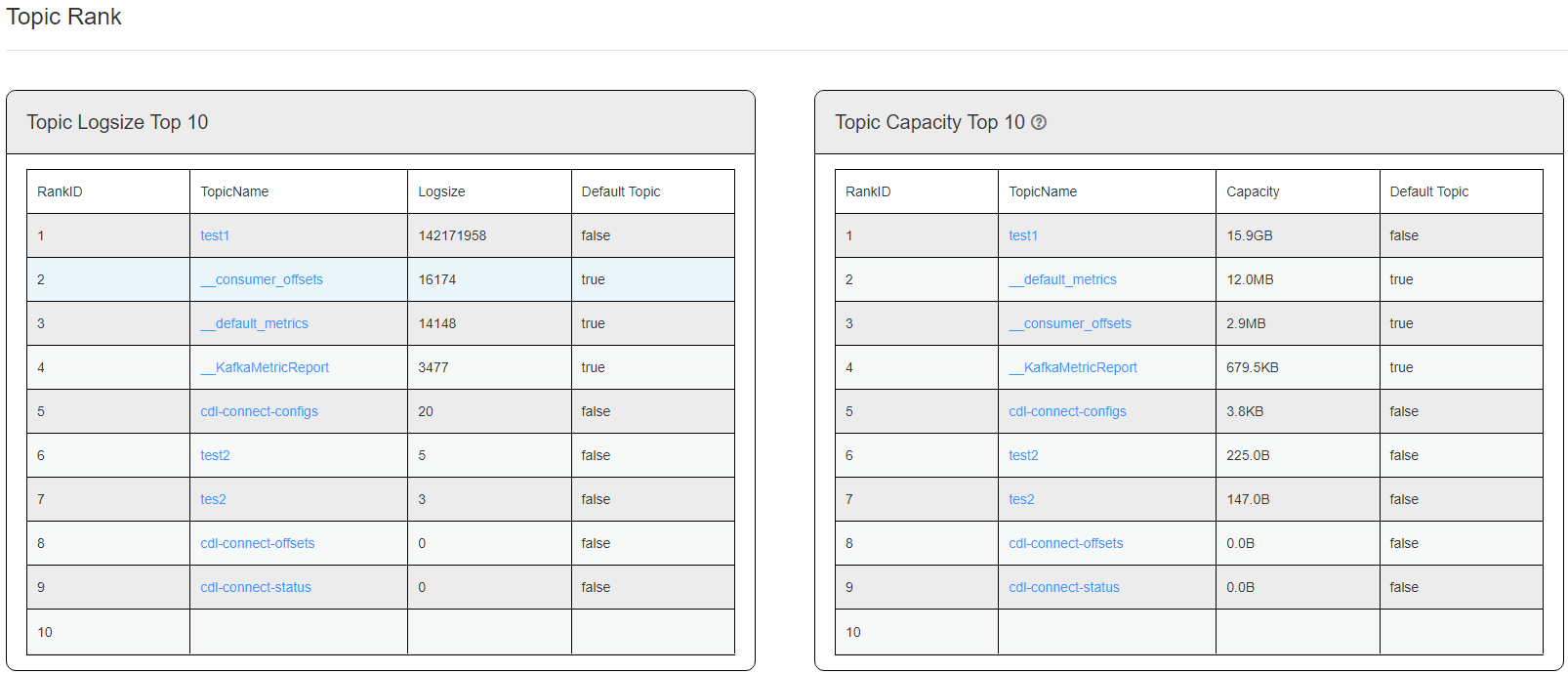

  • Topic Rank

    在“Topic Rank”栏，可查看当前集群Topic日志条数、数据体积大小、数据流入量、数据流出量前十名的Topic。

    单击“TopicName”可进入到该Topic的详情页面中。Topics页面的详细介绍请参考Topics。

Topics

单击“Topics”，进入Topic管理页面。

  • 在“Topic List”栏可查看当前集群已创建的Topic的名称、状态、分区数量、创建时间和副本个数等信息。

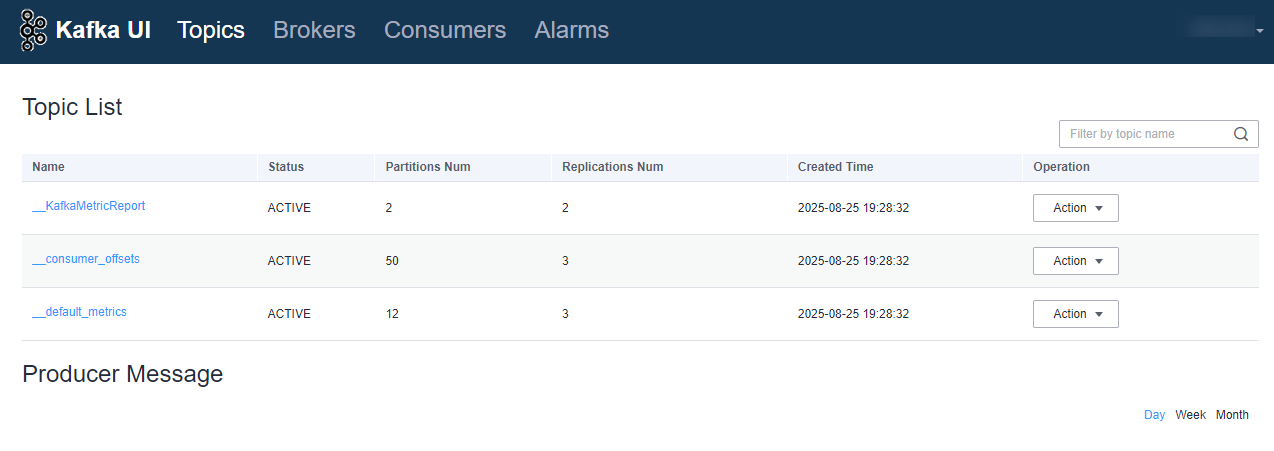

    图4 Topic List

    单击Topic名称可进入Topic详情页面。在该页面可查看Topic与分区的详细信息。

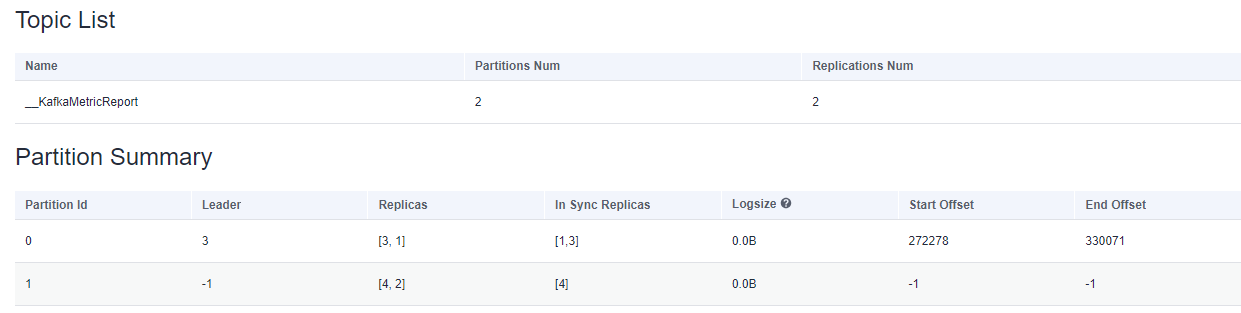

    图5 单击Topic详细信息

    在“Producer Message”栏可根据业务需求选择“Day”、“Week”、“Month”不同时段查看此Topic生产数据条数。

  • 搜索Topic。

    在页面右上角，用户可以输入Topic名称搜索查看该Topic信息。

  • 修改Topic配置。

    在待修改项的“Operation”列选择“Action > Config”，弹出的页面中可修改Topic的“Key”和“Value”值，如需要添加多条，可单击“+”添加。单击“OK”完成修改。

    图6 修改Topic配置
  • 删除Topic。

    在待修改项的“Operation”列选择“Action > Delete”。在弹出的确认信息页面中单击“OK”即可完成删除。

    系统默认内置的Topic不支持删除操作。

  • 查看生产数据条数。

    在“Producer Message”栏可选择“Day”、“Week”、“Month”不同时段查看当前集群所有集群生产数据条数。

Brokers

单击“Brokers”，进入Broker详情页面。

  • Broker Summary

    在“Broker Summary”中可查看Broker的“Broker ID”、“Host”、“Rack”、“Disk(Used|Total)”和“Memory(Used|Total)”。

  • Brokers Metrics

    在“Brokers Metrics”中可查看Broker节点数据流量的jmx指标，包括在不同时段的时间窗口内，Broker节点平均每秒流入消息条数， 每秒流入消息字节数， 每秒流出消息字节数，每秒失败的请求数，每秒总的请求数和每秒生产的请求数。

  • 在页面右上角，可以根据主机IP地址或者机架配置信息搜索查看该Broker信息。

Consumers

单击“Consumers”，进入消费组详情页面。

可以在该页面中查看当前集群内的所有ConsumerGroups，并可以查看各个ConsumerGroups Coordinator所在节点IP，在页面右上角，用户可以输入ConsumerGroup来搜索指定的ConsumerGroup信息。

  • Consumer Summary：在Consumer Summary一栏，可查看当前集群已存在的消费组。

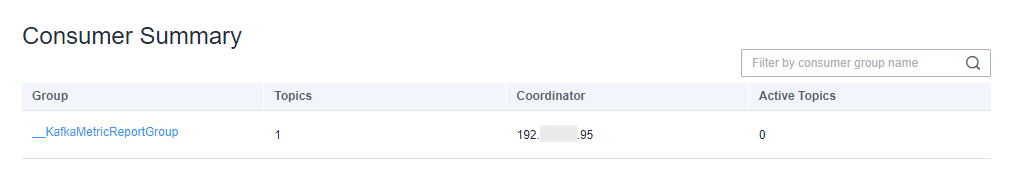

    图7 消费组信息
  • 单击消费组名称，可查看该消费组所消费过的Topic，消费过的Topic有两种状态：“pending”和“running”，分别表示“曾经消费过但现在未消费”和“现在正在消费”，在弹框右上角，可以输入Topic名来进行过滤。

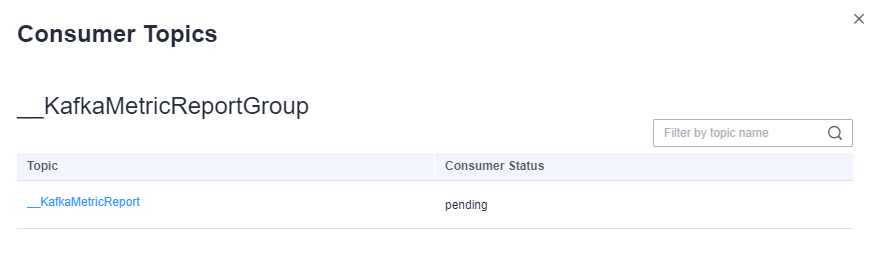

    图8 单击消费组详细信息
  • 单击Topic名称，进入Consumer Offsets页面，可查看Topic消费详情。

  • 查看消费血缘图。

    单击“Consumers”，进入消费组详情页面。在Active Topic处可以查看当前集群所有的消费组，以及各个Consumer Group正在消费的Topic。

    MRS集群当前不支持单击消费组名称进行跳转。

Alarms

在菜单栏单击“Alarms”，进入Kafka积压告警页面。

  • 创建Kafka消息积压告警。

    用户可以在该页面中单击“Create Lag Alarm”，配置需要上报Kafka消息积压告警的规则，当达到配置的积压告警规则要求时，会上报“ALM-38018 Kafka消息积压”告警。详细操作请参考配置Kafka消息积压告警规则。

  • 用户可以在“Lag Alarms”列表中查看、修改、删除Kafka消息积压告警的规则信息。
