设备组态图

以“离心式冷水主机”设备为例

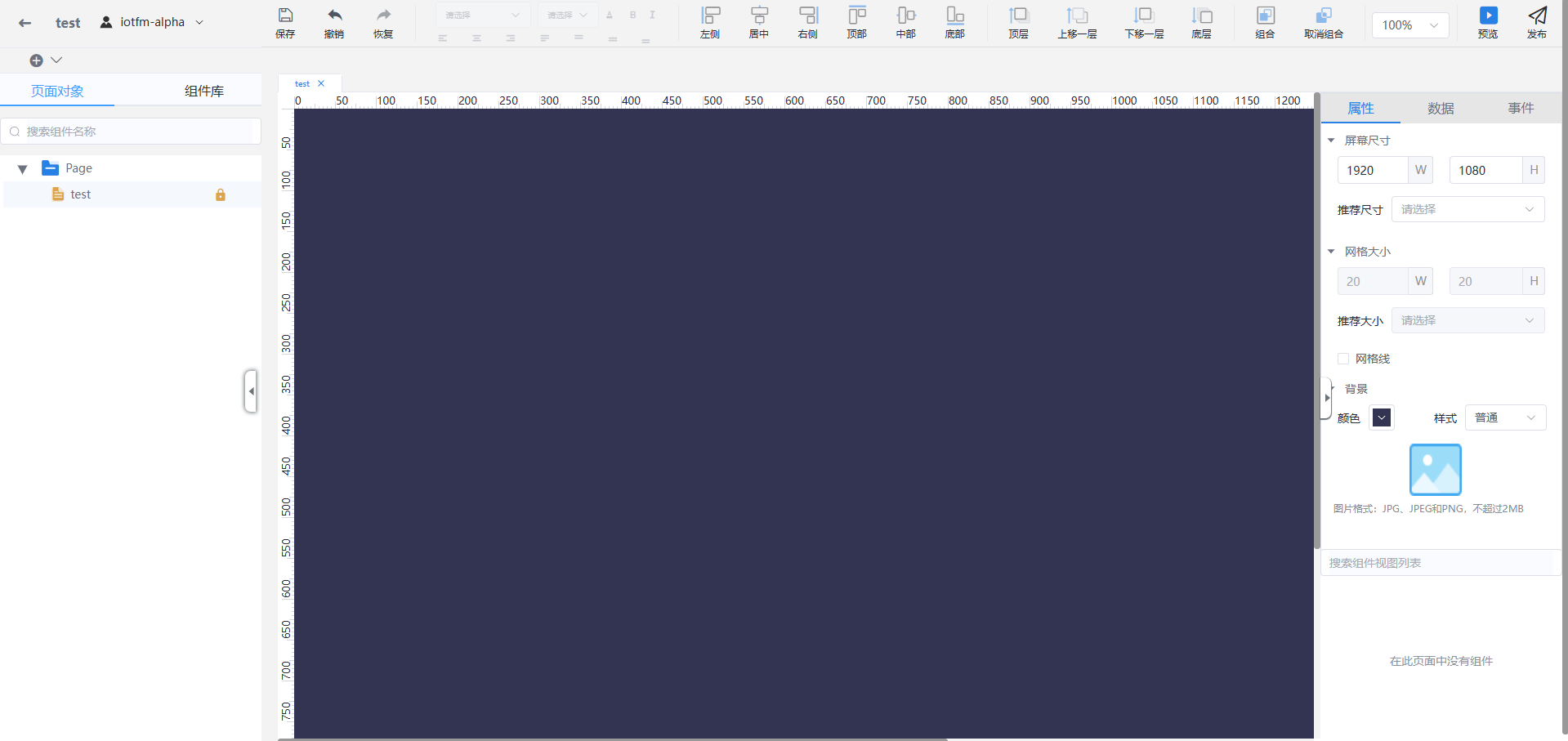

1. 在创建组态页面时选择“空白页”进行空白画布创建。
   图1 空白页

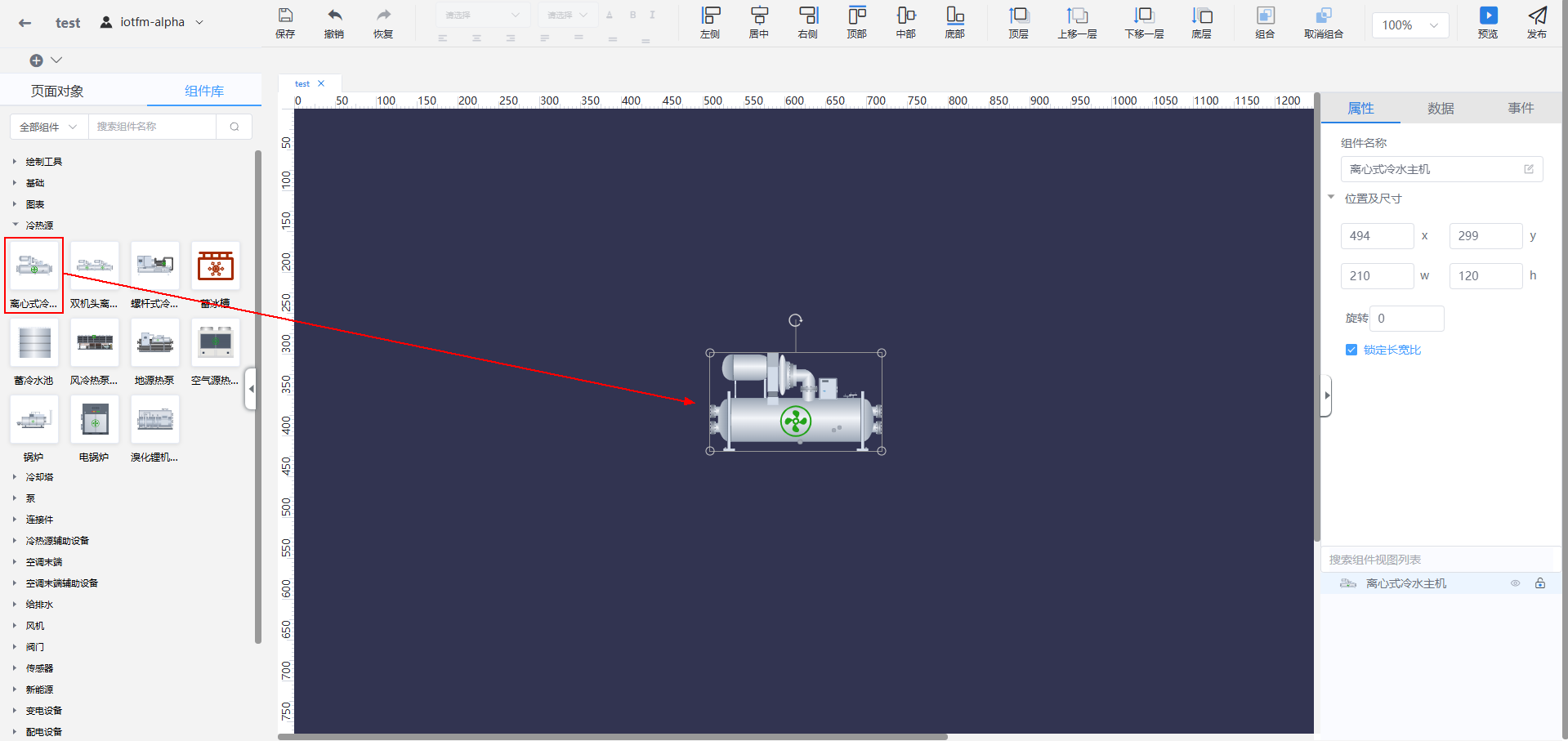

2. 在“组件库”卡片中找到“离心式冷水主机”组件并拖入右侧画布中，此时默认是选中该组件的状态，右侧组件配置栏中展示的是该组件的相关信息。
   图2 拖入离心式冷水主机



   选中组件时右侧组件配置栏中展示的是该组件的相关信息，若不选择任何组件或单击画布空白处，则右侧配置栏显示的是画布的相关信息。

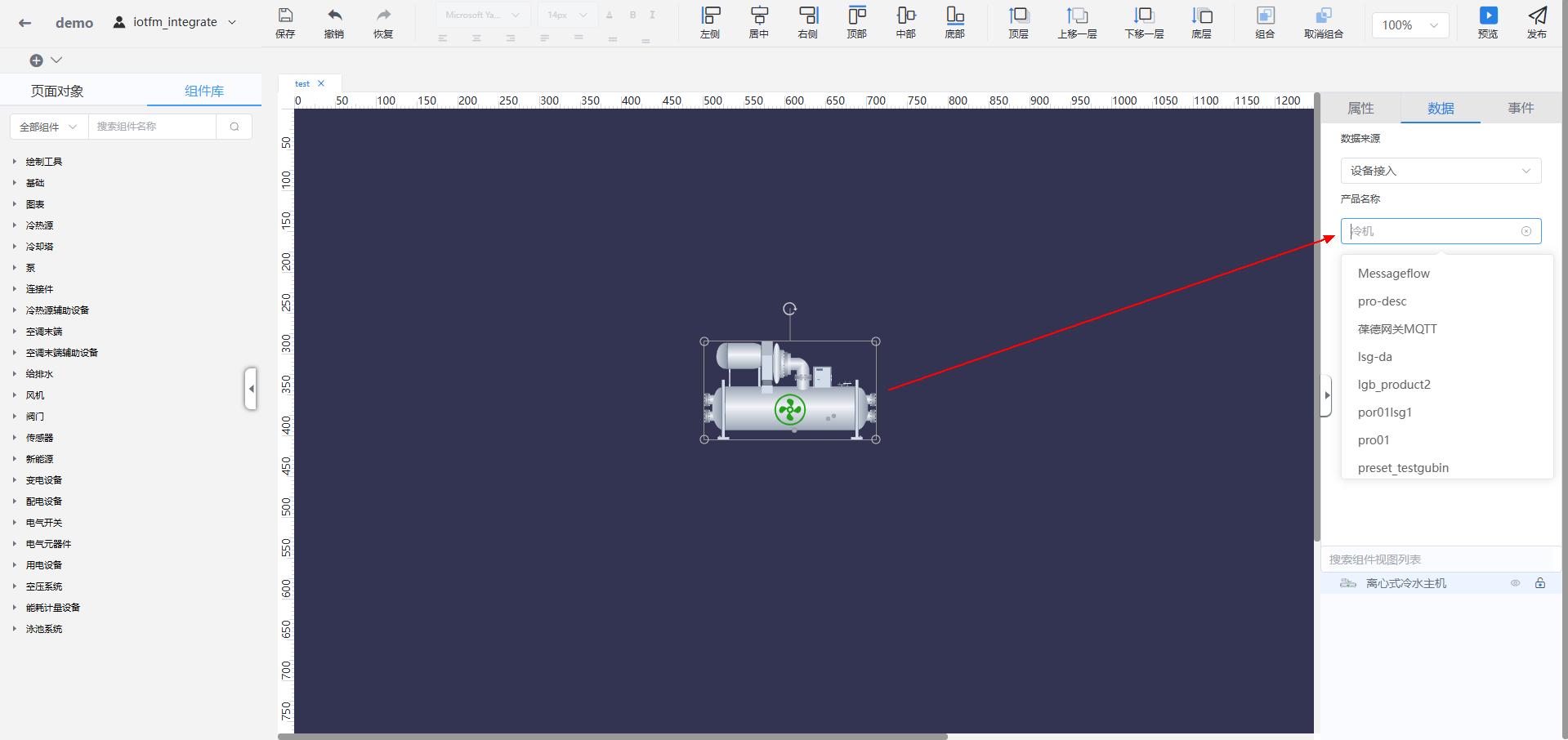

3. 绑定组件的产品名称，选择画布中的“冷机”组件后，在右侧“数据”卡片中配置对应的产品类型。
   图3 配置产品

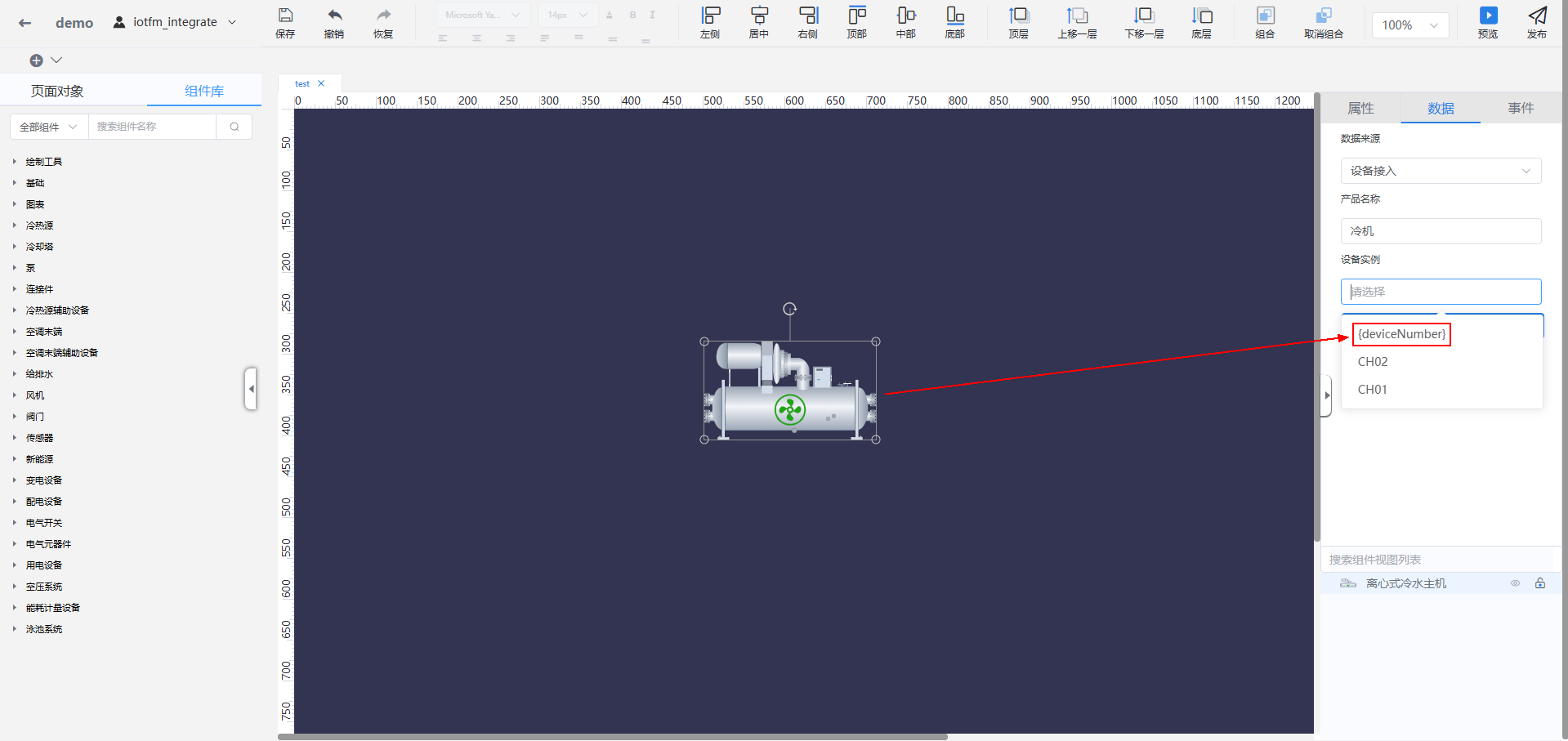

4. 绑定组件的设备实例，选择画布中的“冷机”组件后，在右侧“数据”卡片中配置对应的设备名称。
   图4 配置设备实例



   {deviceNumber}为默认通配符，用于多个设备实例同时使用相同组态图的场景，发布组态图后在组态图URL地址后面接上“deviceNumber=设备ID”参数来区分不同的设备实例。如：https://***.html?deviceNumer=Chiller_CH01

5. 配置组件的行为，参考行为配置说明可使用设备的属性点状态作为选项配置一个或多个条件，当设备实例的属性值满足行为规则配置时，则组件会实时显示配置的行为效果，如停止、运行、告警。
   图5 配置组件行为


6. 配置“管道”或“线缆”，连接件的配置并非将组件直接拖入画布，而是单击鼠标左键选中连接件，在画布上通过鼠标左键进行线条的起始点、转折点的绘制，鼠标右键可以进行线条的结束点绘制。
   图6 管道配置

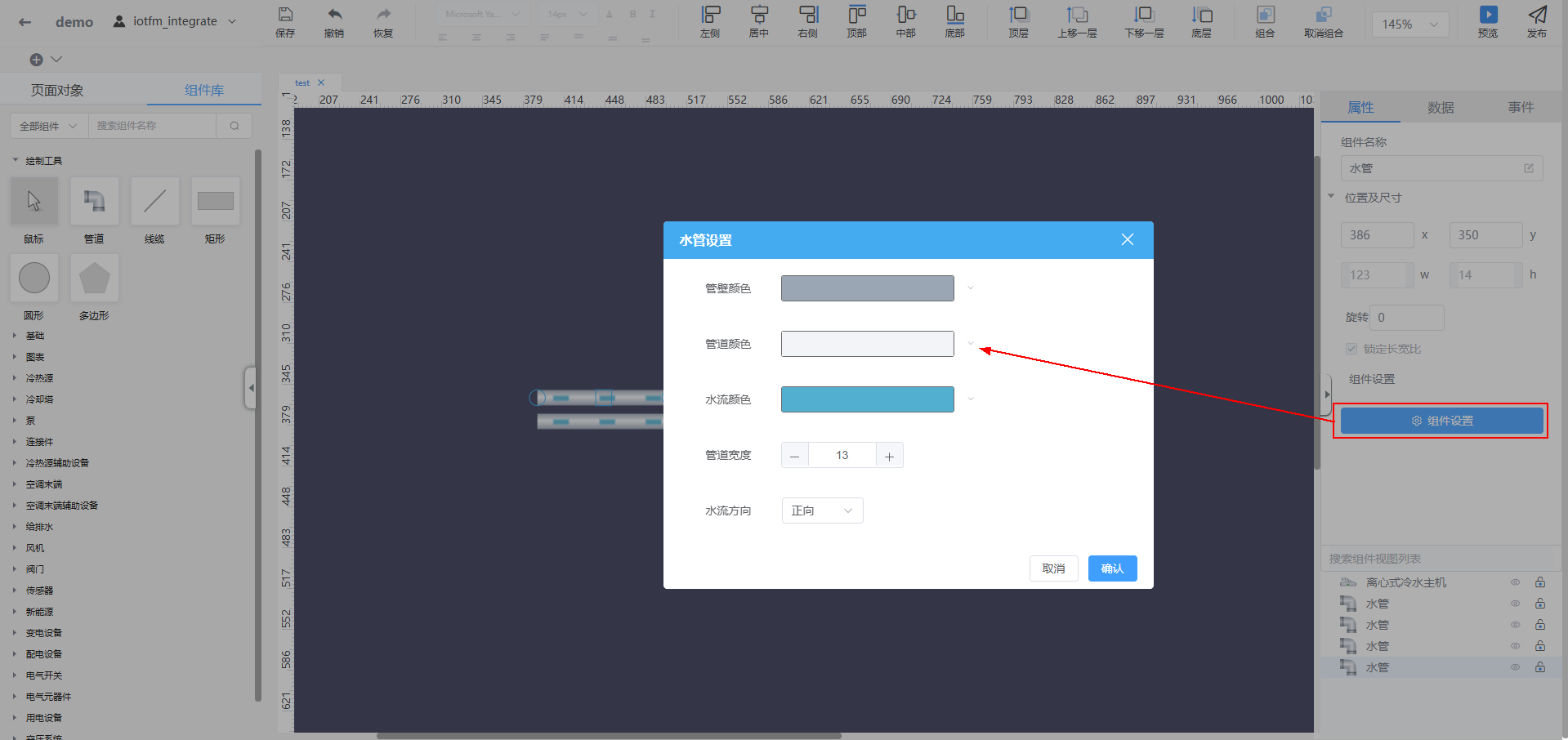

7. 以“管道”为例完成组件的绘制后，鼠标选中需要设置的管道后，单击“组件设置”按钮打开弹窗，可以对管道的颜色、直径、流向进行设置。
   图7 水管绘制

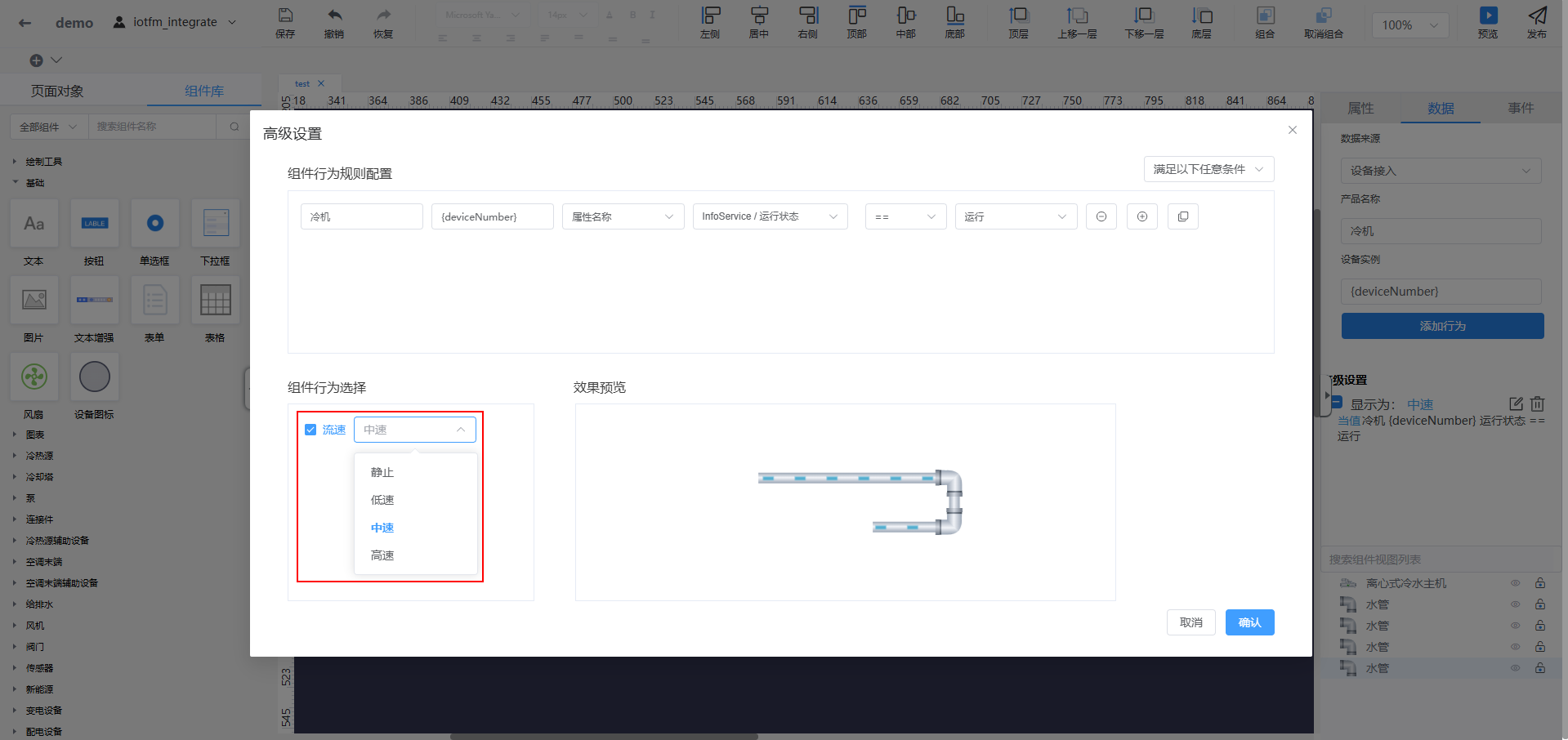

8. 如上方配置冷机组件所示，配置完管道的产品名称和设备实例后，单击“添加行为”按钮可以根据设备实例的点位信息来配置水管的流速行为。
   图8 配置水管流速

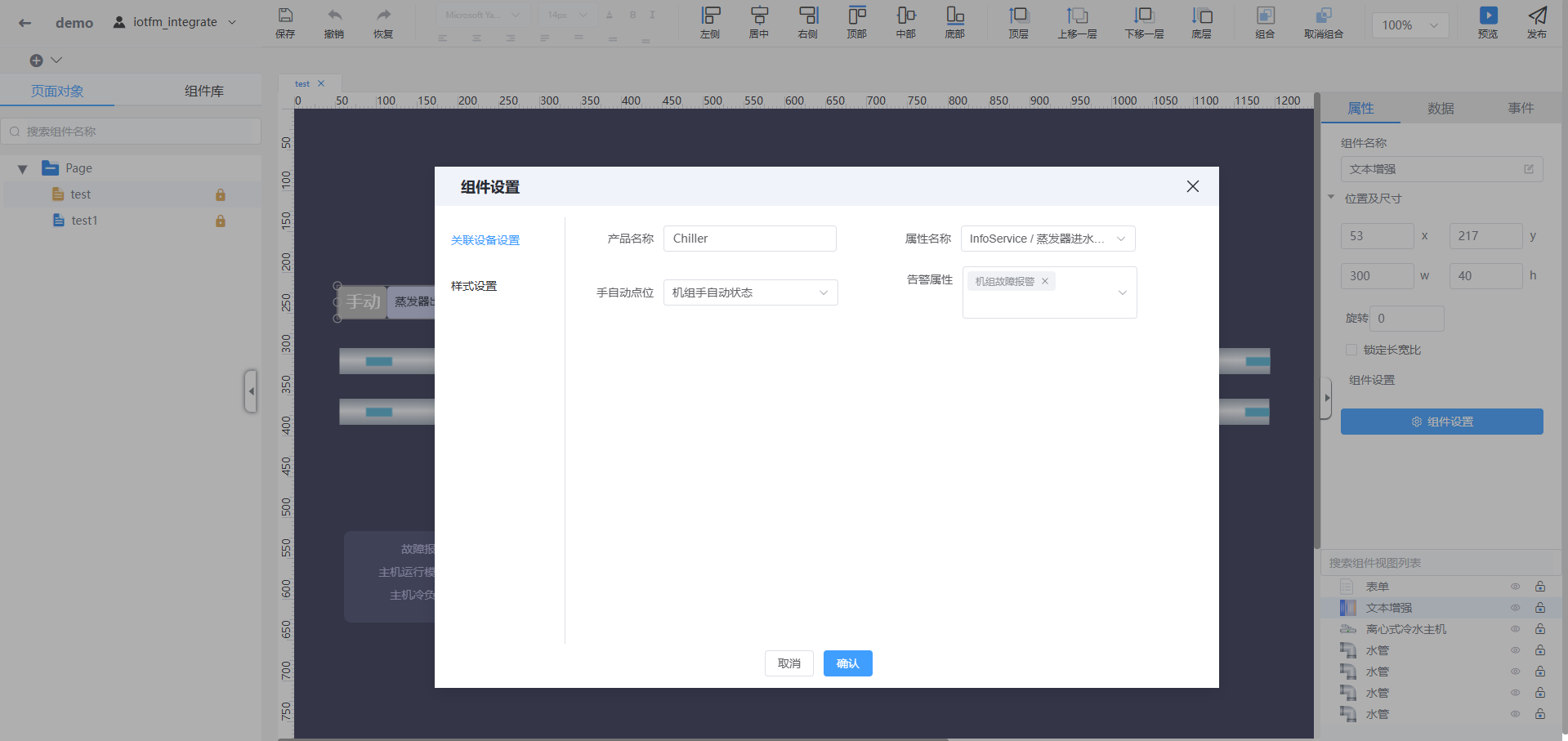

9. 拖入“文本增强”组件，在组件设置中配置产品名称、属性名称、手自动点位、告警属性，通过文本增强组件实时显示配置的属性点位信息。
   图9 配置文本增强组件

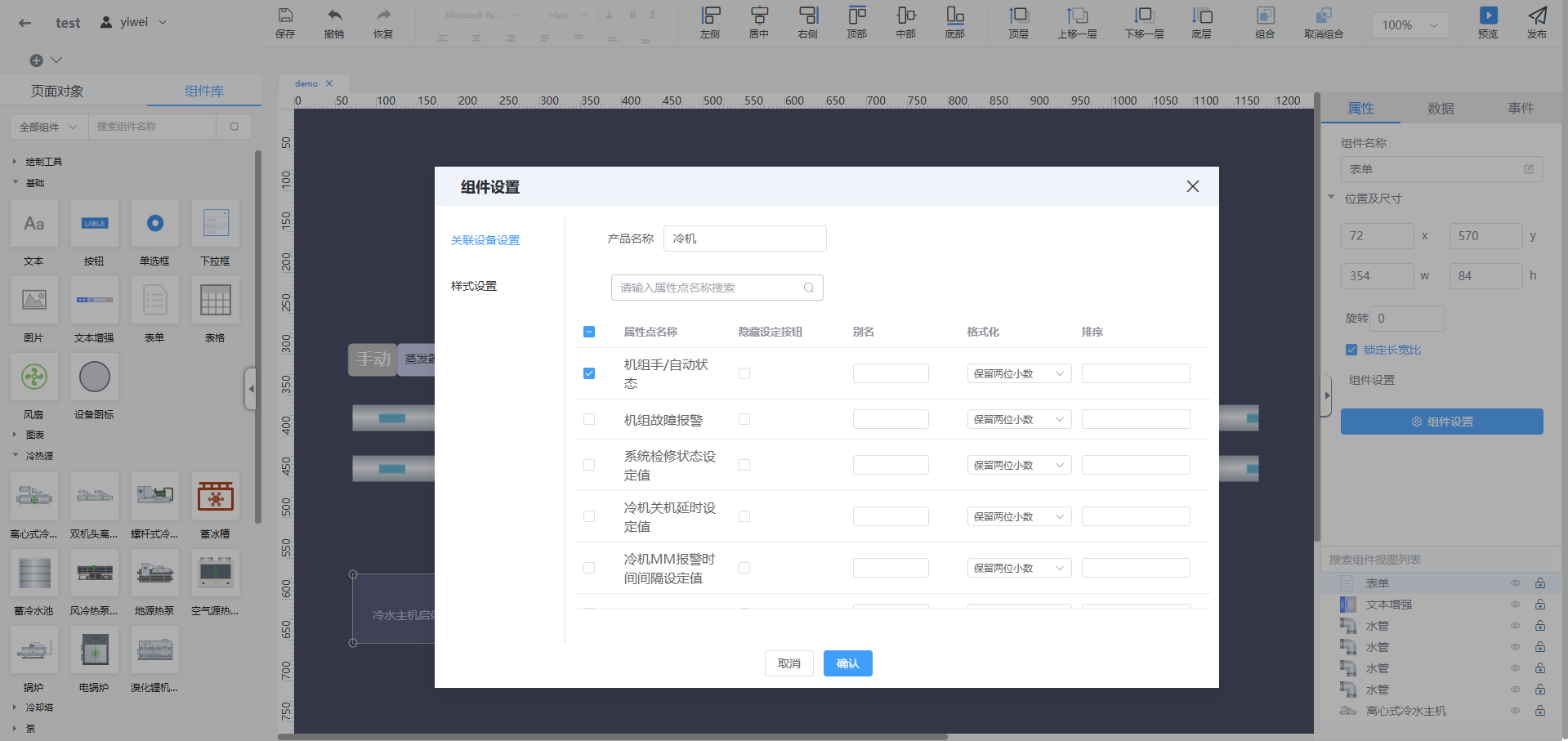

10. 拖入“表单”组件，在组件设置中配置产品名称，通过勾选确定需要展示的属性名称。
    图10 配置表单关联设备设置

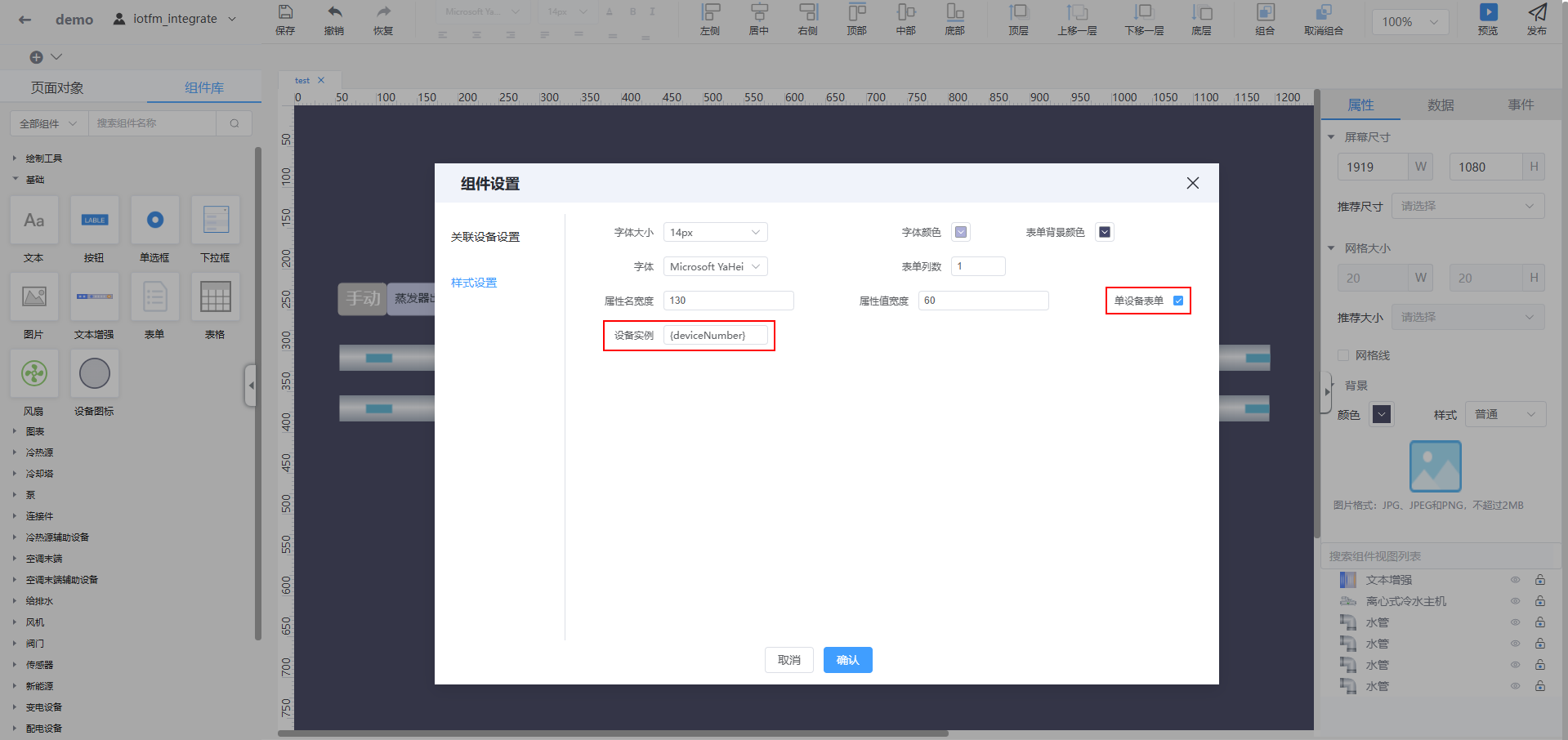

11. 将组件设置弹窗切换到样式设置，当前配置场景为单设备类型，因此需要勾选“单设备表单”，设备实例选择{deviceNumber}。
    图11 配置表单样式设置

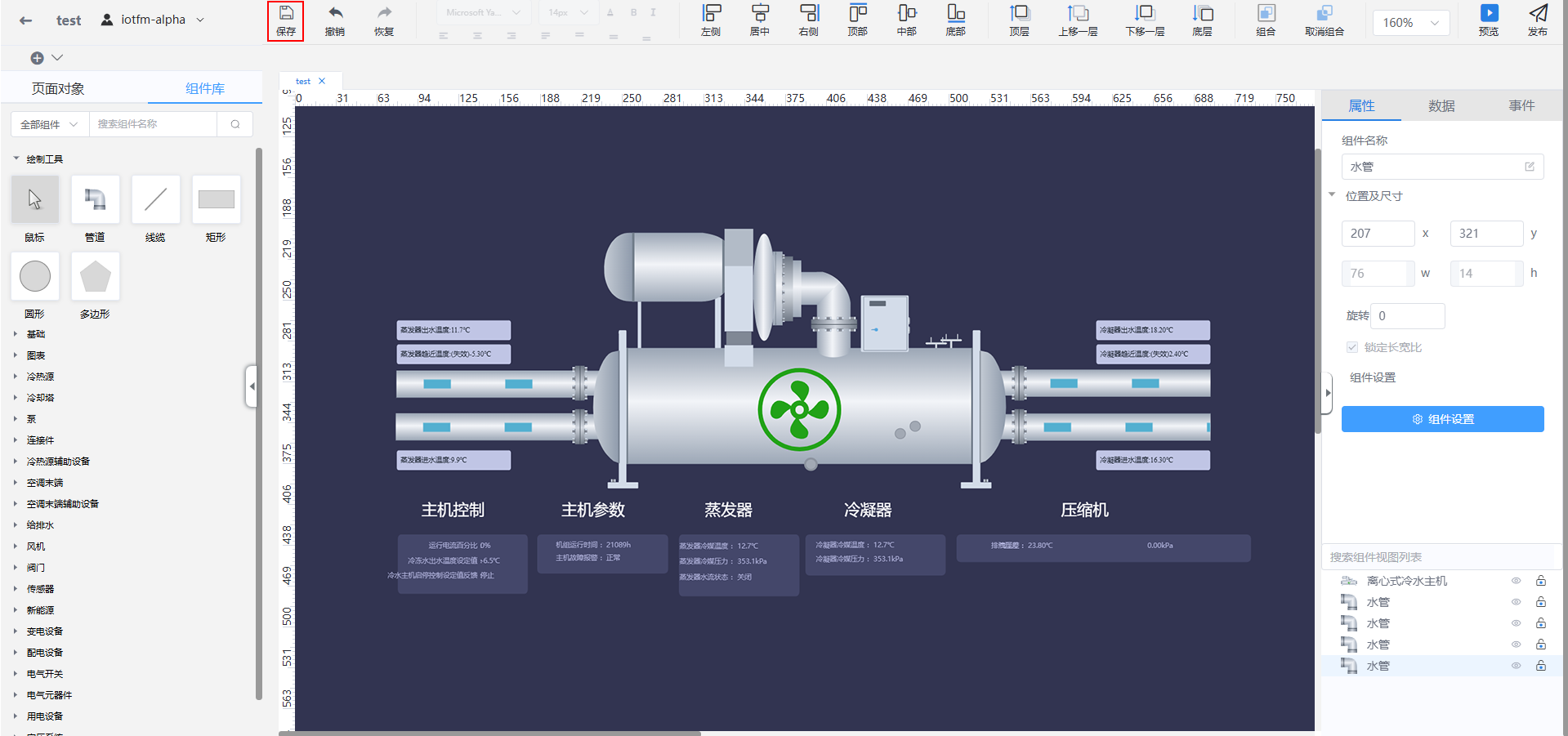

12. 在完成页面配置后，单击“保存”按钮完成组态页的保存操作。
    图12 保存设备组态图

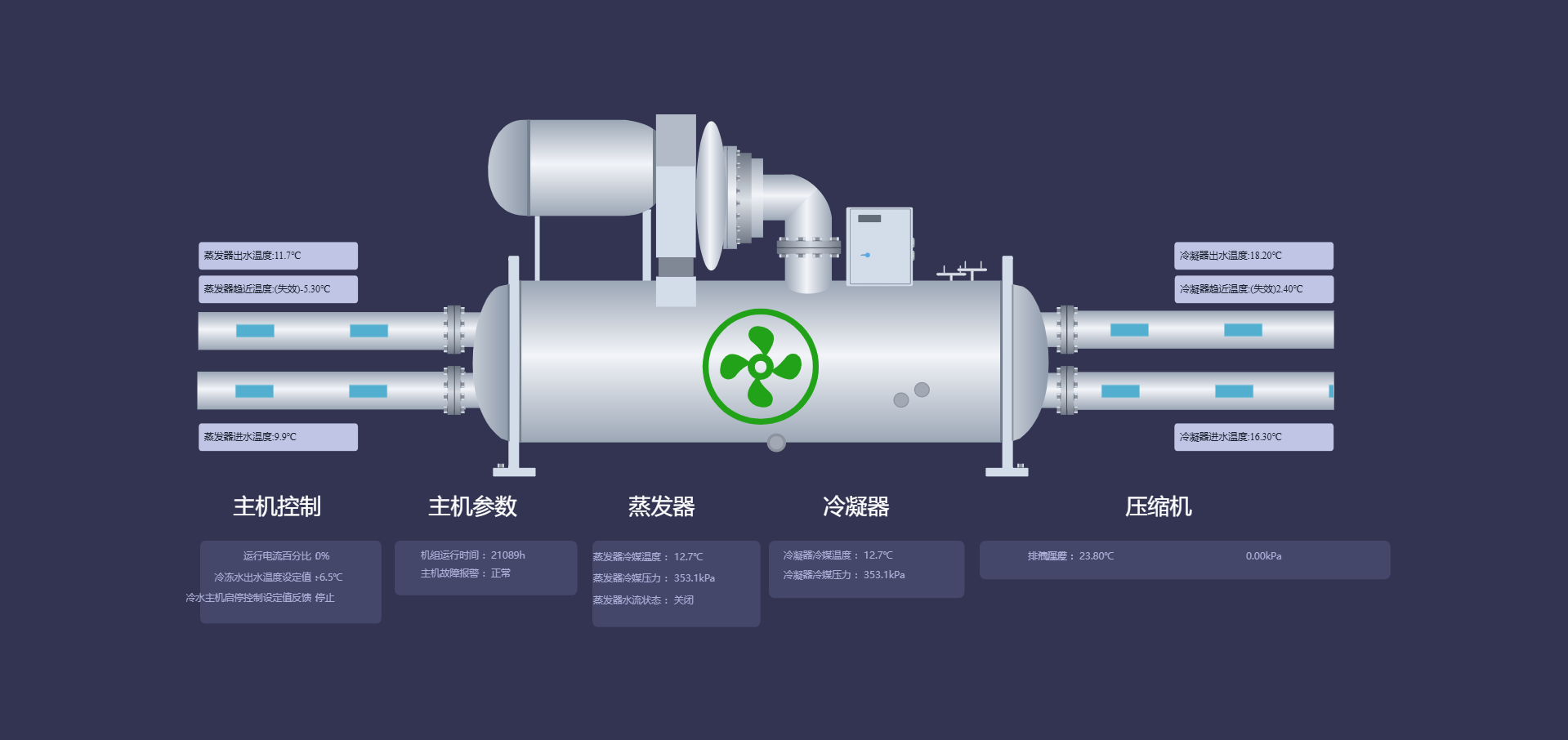

13. 配置完成后，单击右上角“预览”按钮就可以查看当前的配置效果了。
    图13 设备组态效果图
