通过Terraform一键部署CCI在线应用

应用场景

Terraform是一个开源的IT基础设施编排管理工具，通过Terraform您可以轻松的创建、更新、删除华为云资源。部署CCI在线应用，用户除了需要部署业务容器，还要配置对应的网络资源和负载均衡资源。基于Terraform工具，用户可以自动化创建、更新和删除CCI实例、网络配置、负载均衡资源，并且Terraform可以自动处理资源之间的依赖关系，确保资源按正确的顺序创建和更新，一键部署应用。

示例说明

本文以Nginx镜像为例创建无状态工作负载，通过Poolbinding对象将容器实例自动更新至弹性负载均衡ELB服务后端服务器组的后端，实现Nginx应用发布和公网访问的目标。通过Terraform实现Nginx应用发布的过程，涉及创建的资源和依赖关系如下图所示。

前置条件

已安装配置Terraform。为了降低密钥泄露的风险，下文示例配置Terraform认证鉴权采用环境变量的方式，执行Terraform相关命令会自动获取凭据相关的环境变量，故操作步骤中不涉及静态凭据配置。

下文Terraform资源及参数说明，仅包含本文示例涉及的资源及参数，更多关于Terraform支持的华为云资源使用方式详见【terraform-provider-huaweicloud】。

操作步骤

1. 创建工作项目。

   根据示例说明中相关资源和创建流程图，创建如下关系的工作目录和文件。

   demo
   |- main.tf
   |- variables.tf
   |- outputs.tf
   |- modules
      |- vpc
      |  |- main.tf
      |  |- variables.tf
      |  |- outputs.tf
      |- elb
      |  |- main.tf
      |  |- variables.tf
      |  |- outputs.tf
      |- cci
         |- main.tf
         |- variables.tf
         |- outputs.tf(optional)

   • demo：项目名称，用户可自定义。
   • main.tf：provider和各模块声明。
   • variables.tf：各模块资源所使用的参数声明。
   • outputs.tf：各模块资源或表达式关系值的输出声明。
   • modules/vpc：网络子模块，其中包含main.tf、variables.tf和outputs.tf。
   • modules/elb：弹性负载均衡子模块，其中包含main.tf、variables.tf和outputs.tf。
   • modules/cci：云容器实例子模块，其中包含main.tf、variables.tf和outputs.tf，其中outputs.tf可选，因为本示例不涉及，用户可自定义CCI资源输出信息。

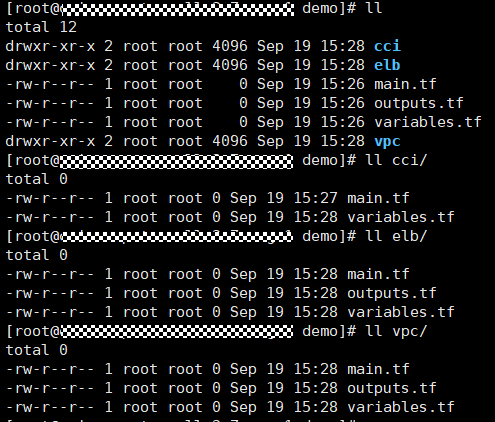

   创建完成后的工作目录和文件如下：



2. 编写网络子模块（modules/vpc）配置文件。
   1. 编写main.tf文件，创建虚拟私有云（VPC）、子网（Subnet）、VPCEP（包含SWR VPCEP和OBS VPCEP）、安全组（SecurityGroups）、安全组规则（SecurityGroup Rule）和弹性公网IP（EIP）。

      terraform {
        required_providers {
          huaweicloud = {
            source  = "huaweicloud/huaweicloud"
            version = ">= 1.36.0"
          }
        }
      }

      # 1.创建VPC。
      resource "huaweicloud_vpc" "vpc" {
        name = var.vpc_name        # VPC名称，作为变量输入。
        cidr = "172.16.0.0/16"     # VPC下可用子网的范围。
      }


      # 2.创建子网。
      resource "huaweicloud_vpc_subnet" "subnet" {
        name       = var.subnet_name            # 子网名称，作为变量输入。
        cidr       = "172.16.0.0/24"            # 子网的网段。
        gateway_ip = "172.16.0.1"               # 子网的网关，必须是ip格式。
        vpc_id     = huaweicloud_vpc.vpc.id     # 子网所在的VPC ID，即创建VPC所返回的ID。
      }


      # 3.创建SWR VPCEP和OBS VPCEP，根据SWR公共镜像仓库的实现，需要购买SWR VPCEP和OBS VPCEP，才能完成镜像拉取动作。
      resource "huaweicloud_vpcep_endpoint" "swr_vpcep" {
        service_id = var.swr_vpcep_service_id             # SWR终端节点服务的ID，作为变量输入。
        vpc_id     = huaweicloud_vpc.vpc.id               # 终端节点所在的VPC ID，即创建VPC所返回的ID。
        network_id = huaweicloud_vpc_subnet.subnet.id     # 需要指定vpc_id对应VPC下已创建的网络（network）的ID。
      }

      resource "huaweicloud_vpcep_endpoint" "obs_vpcep" {
        service_id = var.obs_vpcep_service_id      # OBS终端节点服务的ID，作为变量输入。
        vpc_id     = huaweicloud_vpc.vpc.id        # 终端节点所在的VPC ID，即创建VPC所返回的ID。
      }

      # 4.创建安全组。
      resource "huaweicloud_networking_secgroup" "secgroup" {
        name = var.sg_name    # 安全组名称，作为变量输入。
      }

      # 5.创建安全组入方向规则，出方向规则默认全放通，不单独配置。
      resource "huaweicloud_networking_secgroup_rule" "ingress" {
        security_group_id = huaweicloud_networking_secgroup.secgroup.id  # 安全组ID，即创建安全组所返回的ID。
        direction         = "ingress"                                    # 安全组规则入控制方向。
        ethertype         = "IPv4"                                       # IP地址协议类型。
        ports             = "1-65535"                                    # 端口。
        protocol          = "tcp"                                        # 协议类型。
      }

      # 6.创建弹性公网IP。
      resource "huaweicloud_vpc_eip" "eip" {
        publicip {
          type = "5_bgp"  # 弹性公网IP的类型。
        }

        bandwidth {
          share_type  = "PER"                # 带宽类型，PER为独占带宽。
          charge_mode = "traffic"            # 计费模式，traffic为按流量计费。
          size        = "5"                  # 带宽大小。
          name        = var.bandwidth_name   # 带宽名称，作为变量输入。
        }
      }



      Terraform会根据创建资源的参数依赖关系，自动识别资源间的依赖关系，按顺序创建资源。例如创建子网时引用了VPC ID，最终创建资源时Terraform会先创建VPC，再创建子网。

   2. 编写variables.tf文件，配置网络子模块的输入变量。

      variable "vpc_name" {
        default = "tf-vpc"
      }
      variable "subnet_name" {}
      variable "swr_vpcep_service_id" {}
      variable "obs_vpcep_service_id" {}
      variable "sg_name" {}
      variable "bandwidth_name" {}



      variables.tf中的变量即上一步中创建的资源参数中配置的变量，支持通过父模块传递值，若父模块未传递值，也可以配置使用默认值，如vpc_name。

   3. 编写outputs.tf文件，配置网络子模块中向上一级模块回传的输出变量。

      # 创建的子网IPv4 ID，创建CCI Network资源时引用。
      output "subnet_ipv4_id" {
        value = huaweicloud_vpc_subnet.subnet.ipv4_subnet_id
      }

      # 创建的安全组ID，创建CCI network资源时引用。
      output "sg_id" {
        value = huaweicloud_networking_secgroup.secgroup.id
      }

      # 创建的VPC ID，创建ELB资源时引用。
      output "vpc_id" {
        value = huaweicloud_vpc.vpc.id
      }

      # 创建的弹性公网IP ID，创建ELB资源时引用。
      output "eip_id" {
        value = huaweicloud_vpc_eip.eip.id
      }

      # 创建的弹性公网IP IPv4地址。
      output "eip_address" {
        value = huaweicloud_vpc_eip.eip.address
      }



      子模块中的output定义表示向上一级模块回传值，最终可作为根模块需要打印在终端上的信息，同级子模块也可以引用回传的值。

      例：网络子模块上一级模块即为根模块，根模块outputs.tf文件引用输出变量后，执行应用，最终会在终端打印对应的信息。此外，网络子模块的输出变量，例如子网IPv4 ID，可以被云容器实例子模块引用，作为network资源对象的子网参数。

3. 编写弹性负载均衡子模块（modules/elb）配置文件。
   1. 编写main.tf文件，创建独享型负载均衡器（ELB）、监听器（Listener）、后端服务器组（Pool）。

      terraform {
        required_providers {
          huaweicloud = {
            source  = "huaweicloud/huaweicloud"
            version = ">= 1.36.0"
          }
        }
      }

      # 1.创建ELB。
      resource "huaweicloud_elb_loadbalancer" "elb" {
        name = var.elb_name     # ELB名称，作为变量输入。

        vpc_id         = var.vpc_id            # ELB所在的VPC ID，作为变量输入，即网络子模块创建的VPC ID。
        ipv4_subnet_id = var.ipv4_subnet_id    # ELB所在子网的IPv4子网ID，作为变量输入，即网络子模块创建的子网IPv4 ID。

        l4_flavor_id = var.l4_flavor_id    # 网络型规格ID，作为变量输入，可查询对应局点的flavor获取。
        l7_flavor_id = var.l7_flavor_id    # 应用型规格ID，作为变量输入，可查询对应局点的flavor获取。

        availability_zone = [    # ELB所在的可用区列表，为了支持可用区容灾，建议选取不少于2个可用区。
          "ap-southeast-3a",
          "ap-southeast-3b",
        ]

        ipv4_eip_id = var.eip_id    # ELB绑定的公网IP的ID，作为变量输入，即网络子模块创建的公网IP ID。
      }

      # 2.创建HTTP协议的监听器。
      resource "huaweicloud_elb_listener" "listener" {
        name            = var.listener_name                    # 监听器名称，作为变量输入。
        protocol        = "HTTP"                               # 监听器的监听协议。
        protocol_port   = var.listener_protocol_port           # 监听器的监听端口。
        loadbalancer_id = huaweicloud_elb_loadbalancer.elb.id  # 监听器所属的负载均衡器的ID，即创建ELB所返回的ID。
      }

      # 3.创建后端服务器组。
      resource "huaweicloud_elb_pool" "pool" {
        name        = var.pool_name                          # 后端服务器组名称，作为变量输入。
        protocol    = "HTTP"                                 # 后端服务器组的后端协议，创建的监听器为HTTP时，该参数必须为HTTP。
        lb_method   = "ROUND_ROBIN"                          # 后端服务器组的负载均衡算法，示例中使用加权轮询算法。
        listener_id = huaweicloud_elb_listener.listener.id   # 后端服务器组关联的监听器的ID，即创建监听器返回的ID。
        vpc_id      = var.vpc_id                             # 后端服务器组关联的虚拟私有云的ID，即网络子模块创建的VPC ID。
        type        = "instance"                             # 后端服务器组的类型，instance表示允许任意类型的后端。
      }



      Terraform会根据创建资源的参数依赖关系，自动识别资源间的依赖关系，按顺序创建资源。例如创建ELB时引用了网络子模块的公网IP ID，最终创建资源时Terraform会先创建网络子模块的弹性公网IP，再创建弹性负载均衡子模块的ELB。

   2. 编写variables.tf文件，配置网络子模块的输入变量。

      variable "vpc_id" {}
      variable "ipv4_subnet_id" {}
      variable "elb_name" {}
      variable "l4_flavor_id" {}
      variable "l7_flavor_id" {}
      variable "eip_id" {}
      variable "listener_name" {}
      variable "pool_name" {}
      variable "listener_protocol_port" {}



      variables.tf中的变量即3.a中创建的资源参数中配置的变量，支持通过父模块传递值，若父模块未传递值，也可以配置使用默认值。

   3. 编写outputs.tf文件，配置网络子模块中向上一级模块回传的输出变量。

      # 创建的后端服务器组ID，创建CCI poolbinding资源时引用。
      output "pool_id" {
        value = huaweicloud_elb_pool.pool.id
      }



      子模块中的output定义表示向上一级模块回传值，最终可作为根模块需要打印在终端上的信息，同级子模块也可以引用回传的值。

      例：弹性负载均衡子模块上一级模块即为根模块，根模块outputs.tf文件引用输出变量后，执行应用，最终会在终端打印对应的信息。此外，弹性负载均衡子模块的输出变量，例如后端服务器组ID，可以被云容器实例子模块引用，作为poolbinding资源对象的子网参数。

4. 云容器实例子模块（modules/cci）配置文件编写。
   1. 编写main.tf文件，创建命名空间（namespace）、network、负载（deployment）和poolbinding。

      terraform {
        required_providers {
          huaweicloud = {
            source  = "huaweicloud/huaweicloud"
            version = ">= 1.36.0"
          }
        }
      }

      # 1.创建namespace。
      resource "huaweicloud_cciv2_namespace" "ns" {
        name = var.ns_name  # namespace名称，作为变量输入。
      }

      # 2.创建network。
      resource "huaweicloud_cciv2_network" "network" {
        name      = var.network_name  # network名称，作为变量输入
        namespace = var.ns_name       # network所在namespace名称，作为变量输入。

        annotations = {
          "yangtse.io/project-id" = var.project_id  # 项目ID，作为变量输入。
          "yangtse.io/domain-id"  = var.domain_id   # 账号ID，作为变量输入。
        }

        subnets {
          subnet_id = var.subnet_ipv4_id  # 子网IPv4 ID，作为变量输入，即网络子模块创建的子网IPv4 ID。
        }

        security_group_ids = var.sg_ids  # 安全组ID，即网络子模块创建的安全组ID。

        # 显示声明和namespace的依赖关系
        depends_on = [huaweicloud_cciv2_namespace.ns]
      }

      # 3.创建deployment。
      resource "huaweicloud_cciv2_deployment" "deploy" {
        namespace = var.ns_name       # deployment所在namespace的名称，作为变量输入。
        name      = var.deploy_name   # deployment的名称，作为变量输入。
        replicas  = var.replica       # deployment的副本数，作为变量输入。

        selector {
          match_labels = {
            app = var.deploy_name    # 指定selector的labels，用户可自定义，作为变量输入。
          }
        }

        template {
          metadata {
            labels = {
              app = var.deploy_name  # 指定labels，用户可自定义，作为变量输入。
            }
          }
          spec {
            containers {
              name  = "container1"
              image = var.image_address  # 容器镜像地址，用户可自定义，本示例使用Nginx镜像，作为变量输入。
              resources {
                limits = {
                  cpu    = "1"
                  memory = "2G"
                }
                requests = {
                  cpu    = "1"
                  memory = "2G"
                }
              }
            }
            image_pull_secrets {
              name = "imagepull-secret"
            }
          }
        }

        # 显示声明和network的依赖关系
        depends_on = [huaweicloud_cciv2_network.network]
      }

      # 4.创建poolbinding，后端关联创建的deployment。
      resource "huaweicloud_cciv2_pool_binding" "binding" {
        name      = var.pool_binding_name  # poolbinding名称，作为变量输入。
        namespace = var.ns_name            # poolbinding所在namespace名称，作为变量输入。

        pool_ref {
          id = var.pool_id  # 关联的ELB后端服务器组ID，作为变量输入，即弹性负载均衡子模块创建的后端服务器组ID。
        }

        target_ref {
          group     = "cci/v2"            # 关联的后端对象group。
          kind      = "Deployment"        # 关联的后端对象类型。
          name      = var.deploy_name     # 关联的后端对象deployment名称，作为变量输入。
          namespace = var.ns_name         # 关联的后端对象所在namespace名称，作为变量输入。
          port      = var.container_port  # 关联的后端对象目标端口号，即开放的容器端口，作为变量输入。
        }

        # 显示声明和Deployment的依赖关系
        depends_on = [huaweicloud_cciv2_deployment.deploy]
      }



      Terraform会根据创建资源的参数依赖关系，自动识别资源间的依赖关系，按顺序创建资源。如果两个资源存在依赖关系且无隐性依赖关系，可通过在资源中声明depends_on来为某个特性资源指定依赖，使其创建时间点位于被依赖资源之后。例如network的创建需要在namespace之后，但是创建network时参数中不涉及对创建的namespace资源的参数引用，因此通过声明depends_on显示指定network和namespace的依赖关系。

   2. 编写variables.tf文件，配置云容器实例子模块的输入变量。

      variable "ns_name" {}
      variable "network_name" {}
      variable "project_id" {}
      variable "domain_id" {}
      variable "sg_ids" {
        type = list(string)
      }
      variable "subnet_ipv4_id" {}
      variable "deploy_name" {}
      variable "replica" {
        type = number
      }
      variable "image_address" {}
      variable "pool_binding_name" {}
      variable "container_port" {}
      variable "pool_id" {}



      variables.tf中的变量即4.a中创建的资源参数中配置的变量，支持通过父模块传递值，若父模块未传递值，也可以配置使用默认值。

5. 编写根模块配置文件。
   1. 编写main.tf文件，配置网络、弹性负载均衡和云容器实例子模块。

      terraform {
        required_providers {
          huaweicloud = {
            source  = "huaweicloud/huaweicloud"
            version = ">= 1.36.0"
          }
        }
      }

      # 云容器实例子模块。
      module "cci" {
        # 声明云容器实例子模块所在的路径。
        source = "./cci"

        # 云容器实例子模块涉及的变量输入，引用根模块变量或者其它子模块输出值。
        ns_name           = var.ns_name
        network_name      = var.network_name
        sg_ids            = [module.vpc.sg_id]
        subnet_ipv4_id    = module.vpc.subnet_ipv4_id
        project_id        = var.project_id
        domain_id         = var.domain_id
        deploy_name       = var.deploy_name
        replica           = var.replica
        image_address     = var.image_address
        pool_binding_name = var.pool_binding_name
        pool_id           = module.elb.pool_id
        container_port    = var.container_port

        # 显示声明云容器实例子模块和弹性负载均衡子模块的依赖关系。
        depends_on = [module.elb]
      }

      # 网络子模块。
      module "vpc" {
        # 申明网络子模块所在的路径。
        source = "./vpc"

        # 网络子模块涉及的变量输入，引用根模块变量或者其它子模块输出值。
        vpc_name             = var.vpc_name
        subnet_name          = var.subnet_name
        swr_vpcep_service_id = var.swr_vpcep_service_id
        obs_vpcep_service_id = var.obs_vpcep_service_id
        sg_name              = var.sg_name
        bandwidth_name       = var.bandwidth_name
      }

      # 弹性负载均衡子模块。
      module "elb" {
        # 声明弹性负载均衡子模块的路径。
        source = "./elb"

        # 弹性负载均衡子模块涉及的变量输入，引用根模块变量或者其它子模块输出值。
        elb_name               = var.elb_name
        l4_flavor_id           = var.l4_flavor_id
        l7_flavor_id           = var.l7_flavor_id
        vpc_id                 = module.vpc.vpc_id
        ipv4_subnet_id         = module.vpc.subnet_ipv4_id
        listener_name          = var.listener_name
        pool_name              = var.pool_name
        eip_id                 = module.vpc.eip_id
        listener_protocol_port = var.listener_protocol_port
      }

   2. 编写variables.tf文件，配置根模块的输入变量。

      # 云容器实例子模块涉及的输入变量。
      # namespace名称。
      variable "ns_name" {
        default = "tf-ns"
      }

      # network名称。
      variable "network_name" {
        default = "tf-network"
      }

      # 用户项目ID。
      variable "project_id" {
        default = "0582xxxxxxxxxxxxxxxxxxxxxxxxdb94"
      }

      # 用户账号ID。
      variable "domain_id" {
        default = "0560xxxxxxxxxxxxxxxxxxxxxxxxa060"
      }

      # deployment名称。
      variable "deploy_name" {
        default = "tf-deploy"
      }

      # deployment副本数。
      variable "replica" {
        type = number
        default = "1"
      }

      # deployment容器镜像地址。
      variable "image_address" {
        default = "library/nginx:stable-alpine-perl"
      }

      # poolbinding名称。
      variable "pool_binding_name" {
        default = "tf-binding"
      }

      # deployment容器开放的端口，本文示例采用Nginx镜像，默认80端口。
      variable "container_port" {
        default = "80"
      }

      # 网络子模块涉及的输入变量。
      # vpc名称。
      variable "vpc_name" {
        default = "tf-cci-vpc"
      }

      # subnet名称。
      variable "subnet_name" {
        default = "tf-cci-subnet"
      }

      # swr终端节点服务ID。
      variable "swr_vpcep_service_id" {
        default = "005axxxx-xxxx-xxxx-xxxx-xxxx019eb5c6"
      }

      # obs终端节点服务ID。
      variable "obs_vpcep_service_id" {
        default = "a372xxxx-xxxx-xxxx-xxxx-xxxx8fb2e98f"
      }

      # 安全组名称。
      variable "sg_name" {
        default = "tf-sg"
      }

      # 带宽名称。
      variable "bandwidth_name" {
        default = "tf-bandwidth"
      }

      # 弹性负载均衡子模块涉及的输入变量。
      # 弹性负载均衡器名称。
      variable "elb_name" {
        default = "tf-elb"
      }

      # 弹性负载均衡配置的4层规格ID。
      variable "l4_flavor_id" {
        default = "7699xxxx-xxxx-xxxx-xxxx-xxxxf76a3dc4"
      }

      # 弹性负载均衡配置的7层规格ID。
      variable "l7_flavor_id" {
        default = "47b9xxxx-xxxx-xxxx-xxxx-xxxxd3e73e26"
      }

      # 监听器名称。
      variable "listener_name" {
        default = "tf-listener"
      }

      # 后端服务器组名称。
      variable "pool_name" {
        default = "tf-pool"
      }

      # 监听器的监听端口。
      variable "listener_protocol_port" {
        default = "8080"
      }



      根模块variables.tf中的变量即子模块涉及的外部输入变量，通过父模块传递给子模块，示例中均配置了默认值，执行Terraform创建命令时，若未设置外部输入，直接使用默认值。

   3. 编写outputs.tf文件，配置终端输出变量，本文示例只显示弹性公网IP IPv4地址，用户可定义输出其它变量。

      # 弹性公网IP IPv4地址。
      output "eip_address" {
        value = module.vpc.eip_address
      }



      根模块中的output定义表示需要打印在终端上的信息。

6. 应用部署。
   1. 在项目”demo”中执行如下命令初始化。

      terraform init

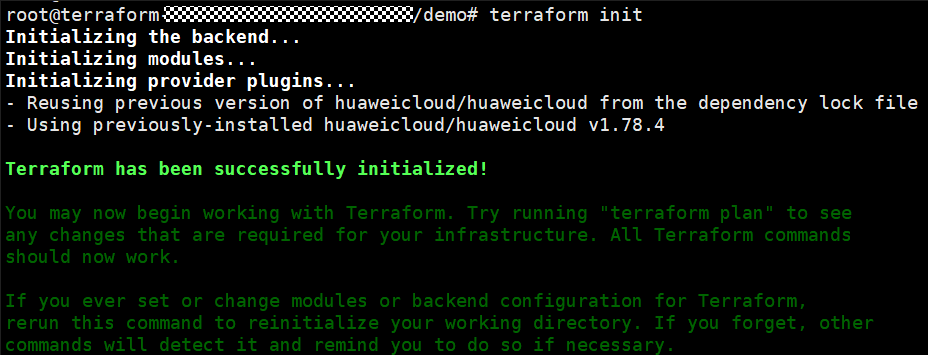

      回显如下，首次执行时会下载HuaweiCloud Provider并安装。



   2. 在项目”demo”中执行如下命令查看要创建的资源。

      terraform plan

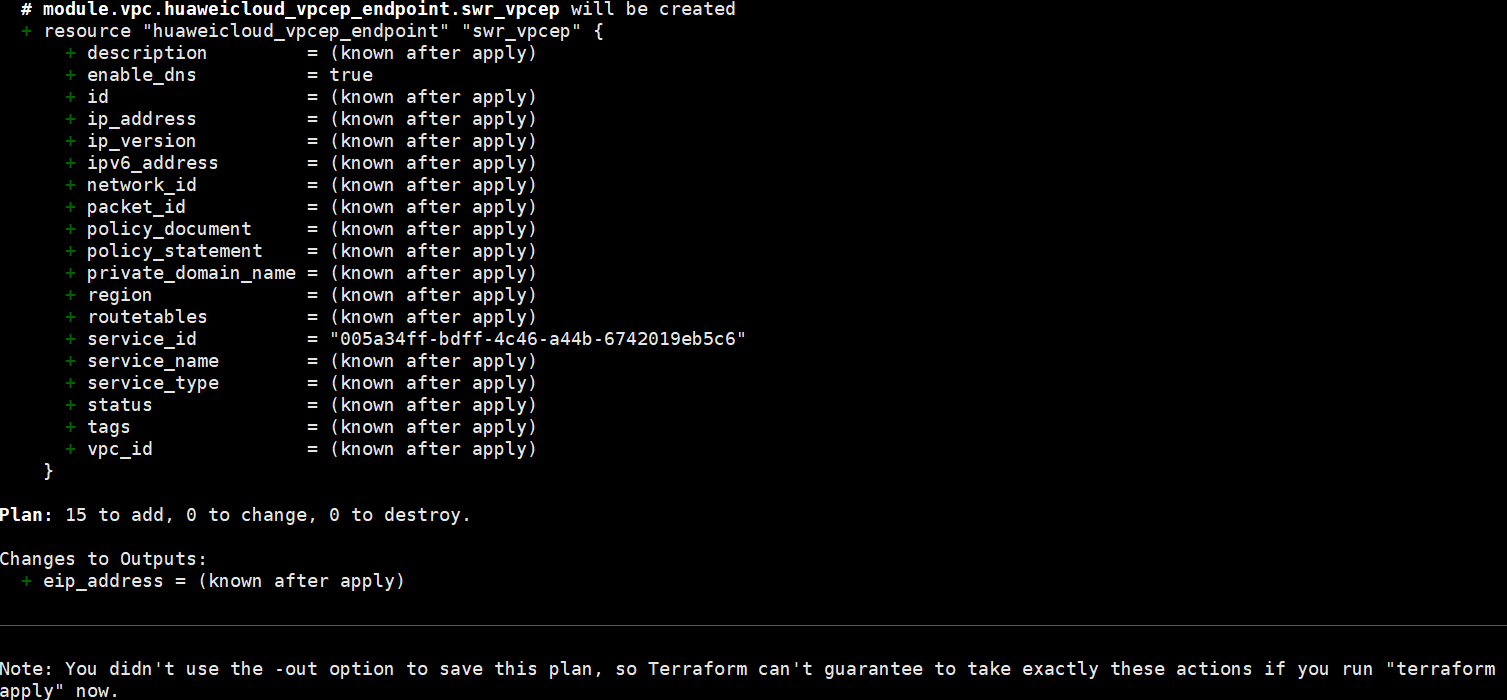

      回显如下，Terraform会显示要创建哪些资源。



   3. 在项目”demo”中执行如下命令创建资源。

      terraform apply

      根据提示输入“yes”，回显如下，可以看到资源已经创建，您也可以到华为云控制台上查看资源是否已经创建。



   4. 访问Nginx应用，根据资源创建后终端回显的弹性公网IP IPv4地址，构造curl命令。

      curl http://${eip_address}:${port}

      • eip_address：弹性公网IP IPv4地址，即创建资源后终端显示的地址。
      • port：监听器的监听端口，若未在创建资源时指定，即5配置在variables.tf中的默认值。

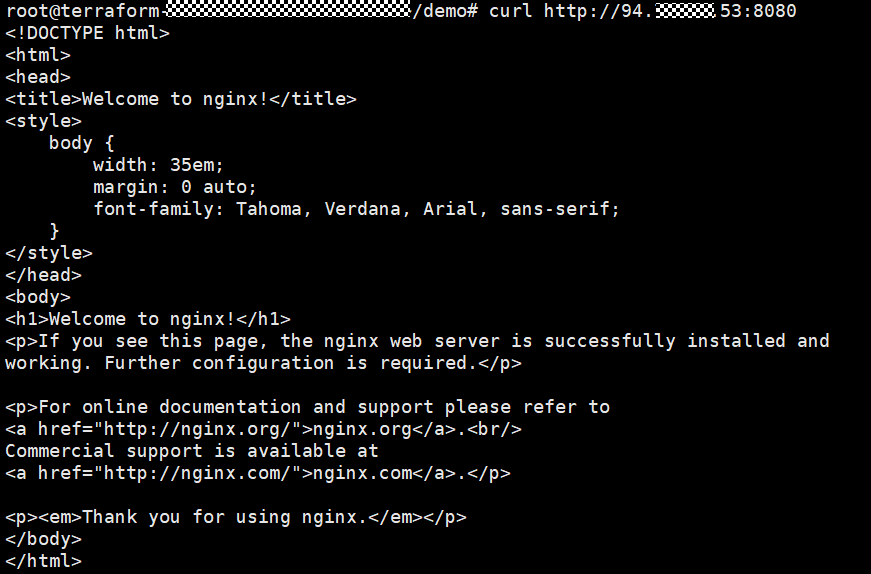

      回显如下，表明访问成功。



7. 资源销毁。
   执行如下命令销毁资源，默认释放所有资源。

   terraform destroy

   根据提示输入“yes”，回显如下，可以看到资源全部删除，您也可以到华为云控制台上查看资源是否已经清理。



通过Terraform查询资源

Terraform支持资源查询，下文示例展示了用户如何通过Terraform命令查询SWR终端节点服务和弹性负载均衡服务支持的规格。

如果Terraform查询的资源信息过多，直接输出到终端会不便于阅读和检索。为提高可用性，建议将查询结果重定向保存到本地。

1. 重新创建一个项目，例如命名为“demo2“，编写main.tf文件，内容如下所示。

   terraform {
     required_providers {
       huaweicloud = {
         source = "huaweicloud/huaweicloud"
         version = ">= 1.20.0"
       }
     }
   }
   # 查询swr终端节点服务。
   data "huaweicloud_vpcep_public_services" "swr_service" {
     service_name = "swr"
   }

   # 在终端输出swr终端节点服务查询结果。
   output "swr_service" {
     value = data.huaweicloud_vpcep_public_services.swr_service
   }

   # 查询对应局点弹性负载均衡服务支持的规格。
   data "huaweicloud_elb_flavors" "flavors" {}

   # 在终端输出规格查询结果。
   output "all_flavors" {
     value = data.huaweicloud_elb_flavors.flavors
   }

2. 在项目“demo2”中执行如下命令初始化。

   terraform init

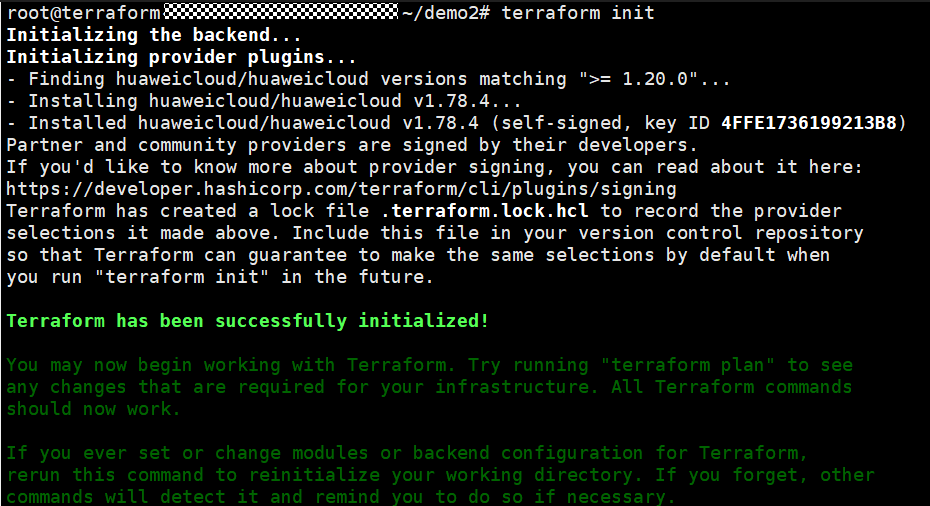

   回显如下，首次执行时会下载HuaweiCloud Provider并安装。



3. 在项目“demo2”中执行如下命令查询资源。

   terraform apply

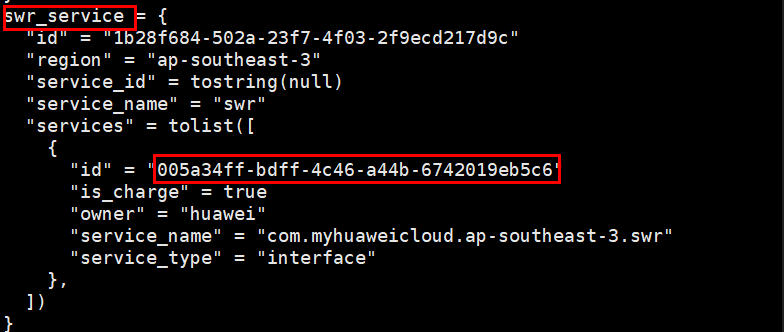

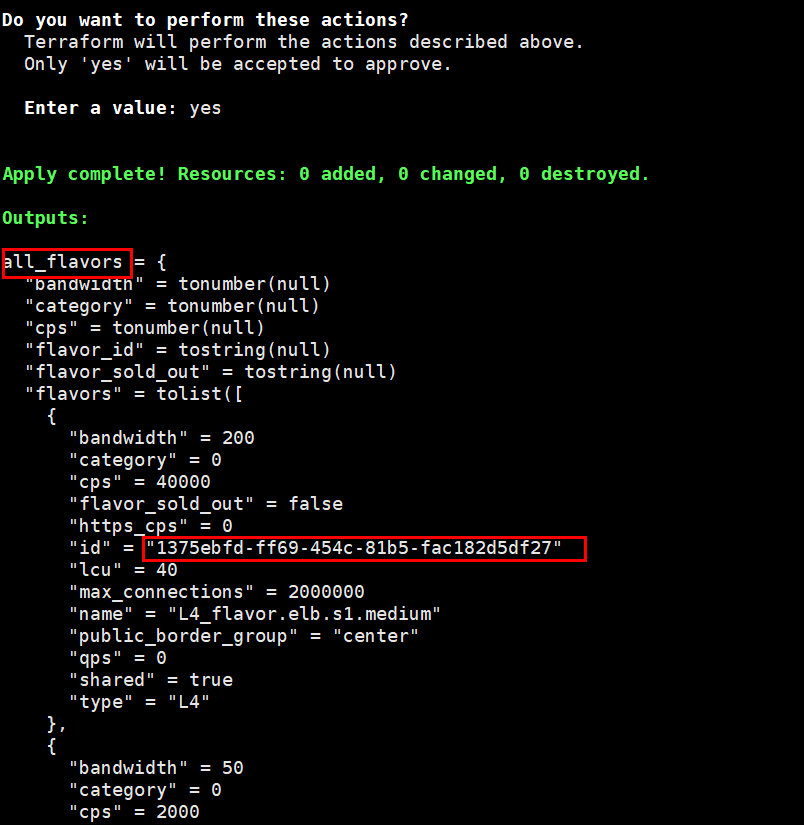

   回显如下，可以看到查询结果示例如下。其中，用户可根据需要自行选择对应的4层和7层规格ID。
