基于云连接和Web代理实现跨区域访问Web加速

操作场景

实现用户侧跨区域访问Web加速。

场景配置所需部件:NAT网关(DNAT)、云连接、Web代理服务器。

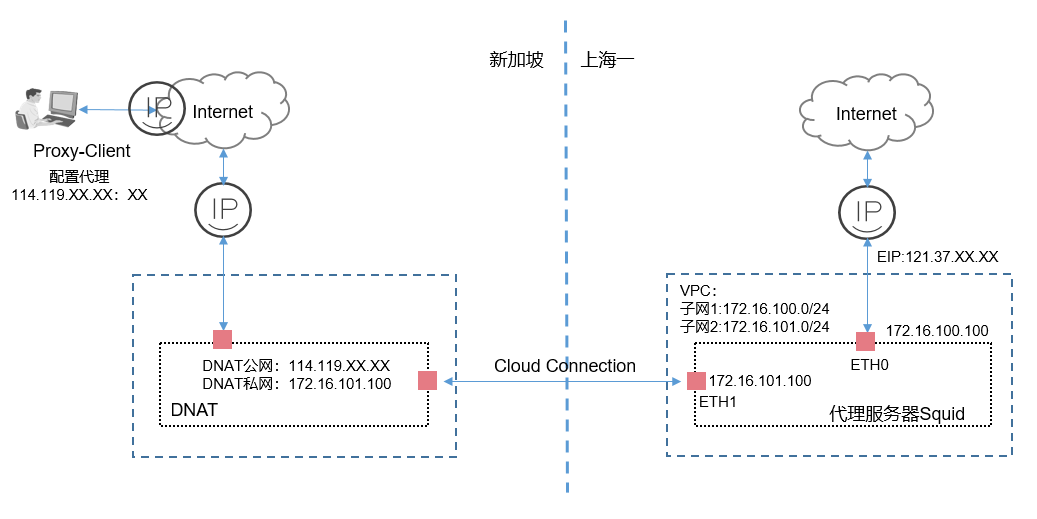

应用场景如图1所示。

图1 场景示意

本方案是HTTP代理方案,仅适用基于浏览器的Web类访问。

Proxy-Client:用户windows主机配置Web代理功能,代理地址配置为亚太-新加坡的EIP公网地址。

NAT网关:配置DNAT规则,亚太-新加坡的EIP公网地址映射到华东-上海一代理服务器ETH1网卡地址。

前提条件

  • 应用场景涉及到跨境区域,帐号需具备跨境权限。
  • 在实际部署中,用户需根据自己网络情况,自行搭建代理服务器。

    本方案代理服务器部署使用开源Squid。

配置步骤

  1. 创建VPC和VPC网段

    创建流程请详细参考创建虚拟私有云和子网

    VPC网段请勿冲突。

    华东-上海一创建一个VPC添加两个子网。

    • VPC子网1:172.16.100.0/24
    • VPC子网2:172.16.101.0/24

  2. 配置云连接

    创建云连接实例,加载网络实例,添加自定义网段。

    1. 创建云连接。

      创建流程请详细参考创建云连接

    2. 加载网络实例。

      网络实例华东-上海一只加载步骤1创建的VPC子网2,网段172.16.101.0/24。

      加载网络实例详细参考加载网络实例

    3. 添加自定网段。

      网络实例亚太-新加坡添加自定义网段,网段:0.0.0.0/0。

      添加自定义网段详细参考添加自定义网段

      为实现云连接到dnat的默认路由,需要添加0.0.0.0/0网段。

    4. 购买带宽包

      云连接默认跨区域互通带宽为10kbps,仅用于测试连通性,需购买带宽包并配置域间带宽以保证业务正常使用。

      购买带宽包详细参考购买带宽包

    5. 配置域间带宽

      配置域间带宽详细参考配置域间带宽

  3. 购买虚拟机

    购买华东-上海一的虚拟机。
    • ETH0:172.16.100.100。
    • ETH1:172.16.101.100。

    购买流程请详细参考购买弹性云服务器

    虚拟机配置两张网卡,ETH0地址绑定弹性EIP地址,可以通过该地址连通互联网。

  4. 配置代理服务器

    1. 为确保路由转发正常,为华东-上海一的弹性云服务器添加策略路由。
    ip rule add from 172.16.101.100 table 100
    ip route add default via 172.16.101.1 table 100
    1. 配置代理服务器。

    用户需根据实际网络环境部署代理服务器,部署时需注意代理服务器的安全性和可靠性。

  5. 购买弹性公网IP并配置NAT网关

    1. 在华东-上海一购买弹性公网IP,代理服务器ETH0:172.16.100.100绑定公网IP。

      购买配置流程请详细参考申请和绑定弹性公网IP

    2. 在亚太-新加坡区域购买弹性公网IP,配置NAT网关,添加DNAT规则,选择云专线/云连接选项卡进行配置。

      购买配置流程请详细参考申请和绑定弹性公网IP添加DNAT规则

    私网IP:填写代理服务器ETH1地址,地址:172.16.101.100。

    弹性公网IP:填写申请的EIP公网地址114.119.XX.XX,该地址作为Proxy_Client代理配置的地址。

    代理服务器:代理服务器配置两张网卡,ETH1用于DNAT映射,ETH0用于上网。

    添加DNAT配置用于将内网代理服务器映射到公网,Proxy_Client设置公网代理客户端访问内网代理服务器。

  1. Proxy_Client配置代理

    在用户windows主机配置代理。

    1. 选择Windows设置。
    2. 选择“网络和Internet > 代理 > 手动设置代理”。
    3. 打开“使用代理服务”开关。
    4. 输入“地址”和“端口”。

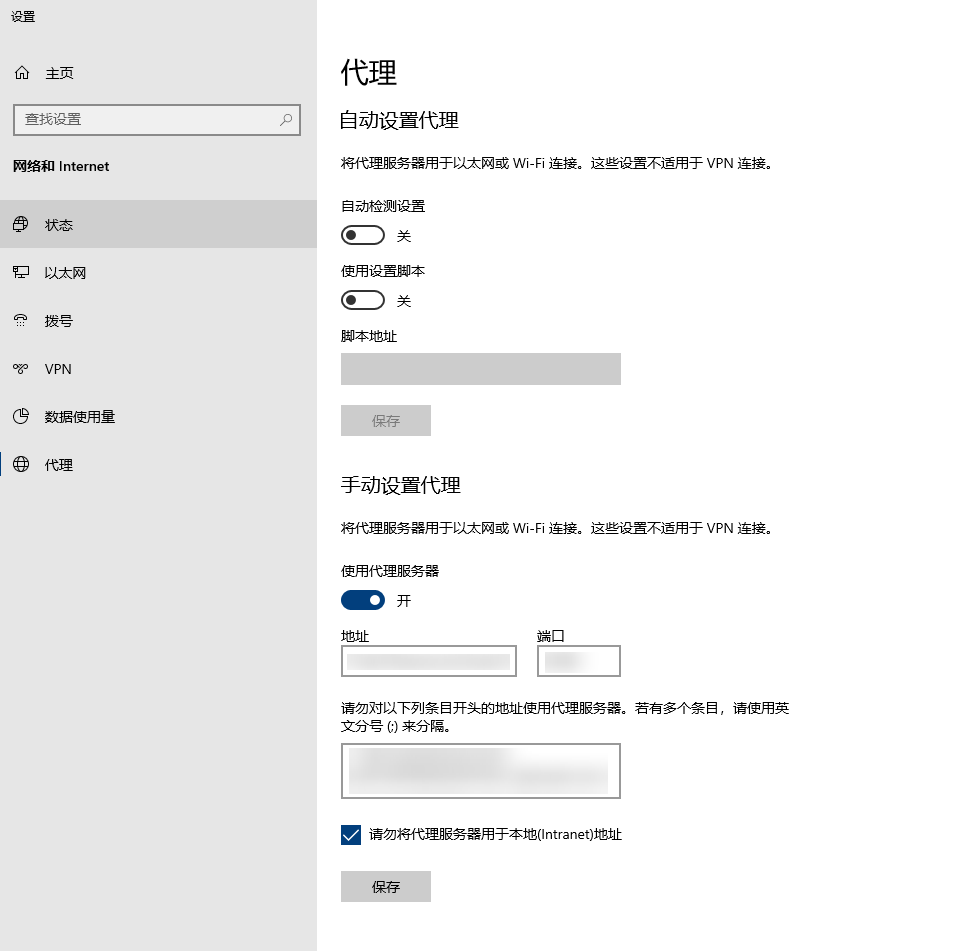

      图2 配置代理

      代理地址:填写DNAT绑定的公网地址114.119.XX.XX。

    5. 单击“保存”。

配置验证

配置完成后,从Proxy-Client访问代理的Web网站,测试访问是否正常。
