配置仪表盘查看指标数据

Grafana中可以自定义配置各种视图的仪表盘，ModelArts也提供了针对集群的配置模板。本章节通过使用ModelArts提供的模板查看指标和创建Dashboards查看指标的方式，说明如何进行仪表盘配置。Grafana的更多使用请参考Grafana官方文档。

准备工作

ModelArts提供了集群视图、节点视图、用户视图、任务视图和任务详细视图这5个模板，这些模板在Grafana官方文档可以搜索下载，您导入模板配置Dashboards时，可直接使用。

表1 模板下载地址
模板名称	下载地址
集群视图	https://cnnorth4-modelarts-sdk.obs.cn-north-4.myhuaweicloud.com/metrics/grafana/dashboards/ModelArts-Cluster-View.json
节点视图	https://cnnorth4-modelarts-sdk.obs.cn-north-4.myhuaweicloud.com/metrics/grafana/dashboards/ModelArts-Node-View.json
用户视图	https://cnnorth4-modelarts-sdk.obs.cn-north-4.myhuaweicloud.com/metrics/grafana/dashboards/ModelArts-User-View.json
任务视图	https://cnnorth4-modelarts-sdk.obs.cn-north-4.myhuaweicloud.com/metrics/grafana/dashboards/ModelArts-Task-View.json
任务详细视图	https://cnnorth4-modelarts-sdk.obs.cn-north-4.myhuaweicloud.com/metrics/grafana/dashboards/ModelArts-Task-Detail-View.json

使用ModelArts提供的模板查看指标

打开“DashBoards”，选择“New”>“Import”。

导入DashBoards模板。
复制准备工作提供的模板的下载地址到浏览器中打开，复制JSON文件的内容。粘贴到DashBoards模板里，如图2所示，最后单击“Load”。

图1 复制JSON文件的内容

 图2 粘贴JSON文件的内容到DashBoards模板
修改视图名称，单击Import。
图3 修改视图名称

注意：如提示uid重复，则单击“Change uid”，修改json中的uid后单击“Import”。

图4 修改uid
导入成功后，在Dashboards下，即可看到导入的视图，单击视图即可打开监控。
模板使用
 导入成功后，单击想查看的模板即可查看响应内容。这里介绍一些常用功能的使用。
- 切换数据源和资源池
  图5 切换数据源和资源池

  单击红框中相应位置，即可出现下拉框，修改响应的数据源和资源池。
- 刷新数据


  单击右上角的图标，即可刷新整个DashBoard的所有数据，各panel也会更新

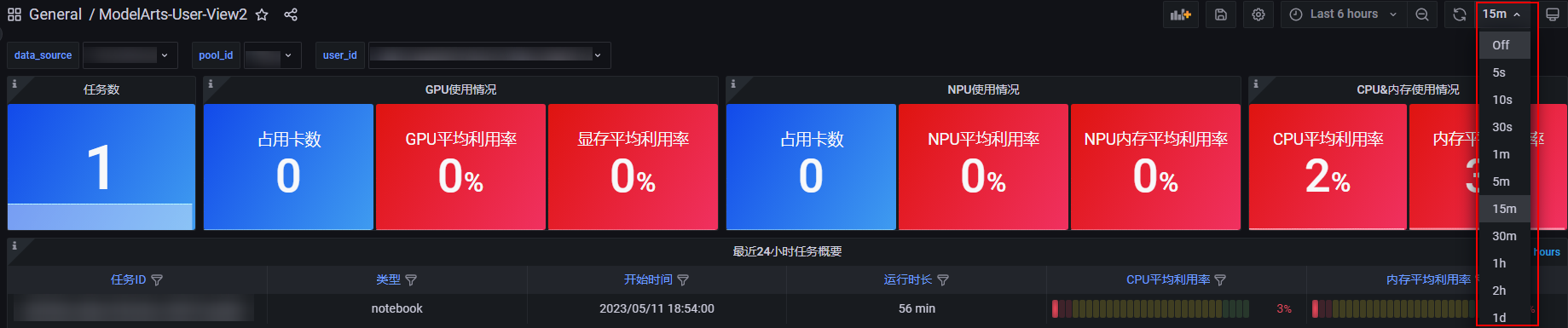

- 修改自动刷新时间
   模板的默认刷新时间是15分钟，如果觉得该时间不合适，可在右上角下拉选择修改，修改后，单击保存即可生效。
- 修改DashBoard查询数据时间范围
  图6 修改查询数据时间范围

  单击右上角图标，即可修改DashBoard整体的数据查询时间。除固定查询时间外的其他panel，都会应用该数据查询时间范围。
- 增加新panel
  图7 新增一个panel

  单击右上角的'+'图标，即可新增一个panel。

  新增一个panel后，即可在其中查询相应的数据。将数据源和资源池进行如下的相应选择，即可应用当前DashBoard的对应配置。

  图8 使用当前DashBoard的配置

创建Dashboards查看指标

打开“DashBoards”，单击“New”，选择“New Dashboards”。
在New Dashboards界面，单击“Add a new panel”。
在New dashboard /Edit Panel界面，填写如下参数。
Data source：已配置Grafana数据源；

Metric：指标名称，可参考表1、表2、表3获取想要查询的指标；

Labels：填写过滤该指标的标签，请参考表4。

图9 创建Dashboards查看指标
