超节点亲和组实例数配置
场景描述
大模型训练中通常会采取多种并行策略，通过分布式计算来提高模型的训练效率和扩展性。其中模型并行中的allreduce通信以及MoE专家并行中的alltoall通信对卡间的互联带宽要求非常高，受限于硬件的组网，这些通信开销较大的阶段往往成为限制训练性能的瓶颈。
昇腾新一代硬件Snt9b23，使用HCCS总线将多个计算节点的NPU互联进行大带宽互联组成超节点，超节点内的这种全互联的组网形态称为“超平面”，可以极大地提升AI任务的通信效率。基于超节点硬件，模型可以更大范围地调整模型并行或MoE专家并行等并行策略的参数，以利于更大的带宽加速训练过程。
ModelArts在这个基础上，推出了超节点亲和特性，它是一种调度策略，通过对AI训练任务进行编排分组来匹配计算资源的硬件组网形态，以充分利用超节点的高带宽和低延迟特性，提升模型训练执行效率。算法工程师只需通过简单配置即可轻松使用超节点硬件。
原理介绍

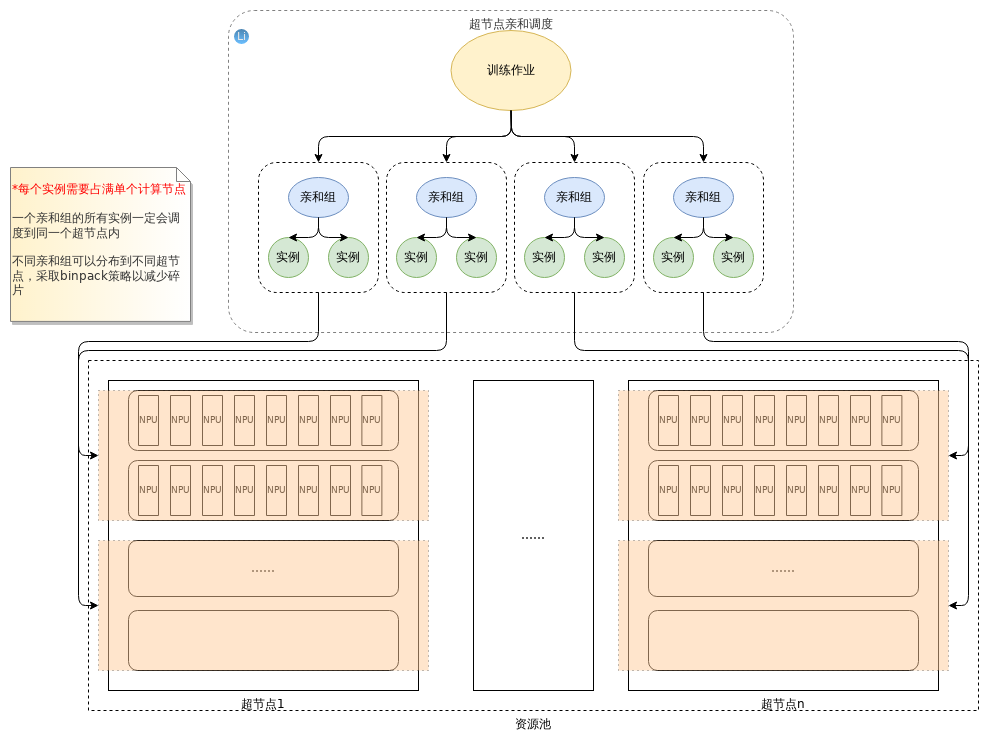

为了将训练作业合理地调度到超节点上，并能够充分利用超节点的超高带宽，ModelArts引入了“亲和组”的概念，亲和组是训练任务中期望通过超平面连接的一组实例，同一个亲和组的所有实例会被确保调度到同一个超节点内。
如何配置亲和组来提高训练的效率？核心思想是将训练过程中对带宽要求高的卡放到同一个亲和组内。
以TP（Tensor Parallel，张量并行）为例，在上一代硬件中，TP通常被设置为8，对应单机8卡的HCCS高速互联。而在超节点中，HCCS互联的设备数增多了，显然，对应的TP域也可扩大。
前提：分布式训练需要每个实例占满节点的所有卡。
假设TP=32，即训练过程中，每32张卡组成一个TP域，而每个节点有16张卡，那么每2个实例需要确保调度到同一个超节点，我们称这样的2个实例为一个亲和组。
而用户只需在创建训练作业时，填写新增参数“超节点亲和组实例数”=2。
上述的这个训练作业要实际能够调度执行，还需资源池的可用超节点同时满足如下条件：
假设该训练作业总共需要8个实例，超节点亲和组实例数设置为2，当前可选的资源情况如下：
资源池A和B可用节点数都为8，条件1都满足，但资源池B的超节点3可分配3个亲和组，超节点4只有1个可用节点，可分配0个亲和组，不满足条件2，因此只有资源池A可以调度执行该训练作业。如果该训练作业下发到资源池B，会由于当前可用资源不足排队。
约束限制
- 亲和组特性仅支持昇腾Snt9b23超节点专属资源池。
- 分布式训练需要每个实例占满节点的所有卡。
配置方法
在ModelArts管理控制台界面创建训练作业时配置，“资源池”选择“专属资源池”，且“节点规格”为Snt9b23系列情况下，支持在步骤五：训练作业资源配置的阶段配置超节点亲和组实例数。
超节点亲和组实例数参数设置要求如下：
- 超节点亲和组实例数默认为1，最大不超过单个超节点的最大节点数。
- 如果配置了“超节点亲和组实例数”，则“实例数”必须设置为超节点亲和组实例数的整数倍，否则无法创建训练作业。例如，超节点亲和组实例数为n，则实例数为n或2n。
- 在选择专属资源池时，可以查看超节点规格，包括总节点数、总卡数、可用节点数和可用卡数，从而确定超节点亲和组实例数设置。
