查看MRS集群节点资源监控指标

用户在日常使用中，可以实时查看MRS集群内各节点的状态及指标信息，及时了解节点运行状态及资源消耗情况。

查看主机监控图表信息

通过MRS管理控制台查看：

登录MRS管理控制台。
选择“现有集群”，选中一个运行中的集群并单击集群名称，进入集群概览信息页面。
在“概览”页签单击“IAM用户同步”右侧的“单击同步”进行IAM用户同步。
单击“节点管理”并展开节点组信息，查看所有主机状态。
主机列表中包括节点名称/资源ID、IP、状态、规格、云硬盘、可用区等信息。
单击列表中指定的节点名称，查看单个节点状态及指标。
单击“监控”页签，可以查看当前节点的监控图表信息。

通过Manager查看：

MRS 3.x及之后版本
1. 登录MRS集群Manager界面。
  登录集群Manager界面请参考访问MRS集群Manager。
2. 单击“主机”，查看主机列表信息。
1. 在主机列表单击指定的主机名称，查看主机概览信息。
  在主机详情页面，主要包含基本信息区、磁盘状态区、实例列表区和监控图表等。
2. 单击“图表”页签，可直接查看该主机的全量监控图表信息。
  图表页面可直接查看该主机的全量监控图表信息。

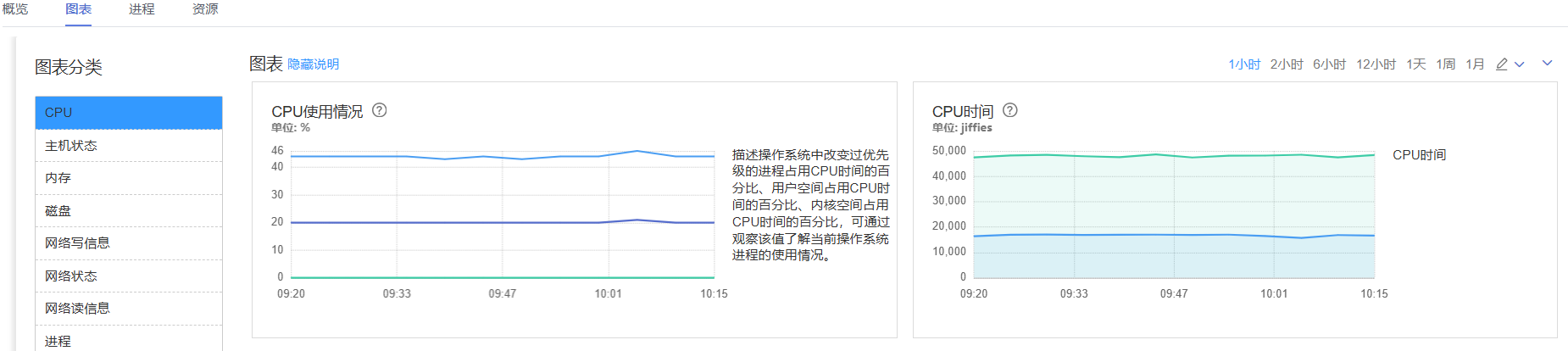

  图1 查看主机的监控图表信息
MRS 2.x及之前版本
1. 登录MRS集群Manager界面。
  登录集群Manager界面请参考访问MRS集群Manager。
2. 单击“主机管理”，看所有主机状态。
3. 单击列表中指定的主机名称，查看单个主机状态及指标。
4. 定制、导出监控图表。
  1. 在“图表”区域框中，单击“定制”自定义服务监控指标。
  2. 在“时间区间”选择查询时间，单击“查看”显示该时间段内的监控数据。
  3. 单击“导出”，导出当前查看的指标数据。

查看主机资源概况

该操作仅适用于MRS 3.x及之后版本。

登录MRS集群Manager界面。

登录集群Manager界面请参考访问MRS集群Manager。

选择“主机 > 资源概况”，查看分布信息。

在“分布”页签，可查看集群的资源分布监控，默认显示1小时的监控数据。用户可单击自定义时间区间。

图2 资源分布概况

单击“选择指标”可以自定义所需查看的指标项。选择指标后，页面会显示在各个区间的主机分布图。
鼠标停留在某个色块时，会显示处于当前区间的主机数量。单击色块，页面会显示处于当前区间的主机列表。
- 单击列表中某主机“主机名称”，会跳转至该主机的详细信息页面。
- 单击列表中某主机“查看趋势”，会显示当前指标项。当前集群中，当指标为“主机CPU-内存-磁盘使用率”时，不能进行“查看趋势”操作。
单击“导出数据”，可以导出当前指标项集群中所有节点在选中的时间区域内的最大值、最小值、平均值。

表1 指标项
指标分类	指标项
进程	运行的进程总数进程总数 omm进程总数 D状态和Z状态进程总数
网络状态	主机网络数据包冲突数 LAST_ACK状态数量 CLOSING状态数量 LISTENING状态数量 CLOSED状态数量 ESTABLISHED状态数量 SYN_RECV状态数量 TIME_WAITING状态数量 FIN_WAIT2状态数量 FIN_WAIT1状态数量 CLOSE_WAIT状态数量 DNS解析时长 TCP临时端口使用率主机网络数据包帧错误数
网络读信息	主机网络读包数主机网络读包丢包数主机网络读包错误数主机网络接收速率
磁盘	主机磁盘写速率主机磁盘已使用大小主机磁盘未使用大小主机磁盘读速率主机磁盘使用率
内存	未使用内存缓存内存大小内核缓存的内存总量共享内存大小主机内存使用率已使用内存
网络写信息	主机网络写包数主机网络写包错误数主机网络发送速率主机网络写包丢包数
CPU	改变过优先级的进程占CPU的百分比用户空间占用CPU百分比内核空间占用CPU百分比主机CPU使用率 CPU总时间 CPU闲置时间
主机状态	主机文件句柄使用率每1分钟系统平均负载每5分钟系统平均负载每15分钟系统平均负载主机PID使用率

单击“趋势”查看趋势信息。

可查看集群的资源趋势监控页面。默认显示1小时的监控数据。用户可单击自定义时间区间。

图3 资源趋势
- 单击“为图表添加主机”，可在定制显示的趋势指标图中，添加个别节点的指标趋势线，最多可添加12个主机。
- 单击，选择“定制”，可以自定义需要在页面上显示的指标项。
- 选择“导出数据”，可以导出集群中所有节点，在所有选中的指标项下，选中时间范围内的最大值、最小值、平均值。
单击“集群”查看集群信息。

可同时查看FusionInsight Manager内各集群的资源监控页面。

系统默认显示1小时的监控数据。用户可单击自定义时间区间。

图4 集群资源概况
- 单击，选择“定制”，可以自定义需要在页面上显示的指标项。
- 选择“导出数据”，可以导出各个集群在所有选中的指标项下，选中时间范围内的指标值。
单击“主机”查看主机信息。

可查看主机资源概况，分为基础配置（CPU/内存）和磁盘配置两部分。

单击“导出数据”，可导出集群中所有主机的配置列表。

图5 主机资源概况
- 基础配置（CPU/内存）
  鼠标放置饼图上会显示当前区域集群中各节点不同硬件配置下的配置信息及数量，格式为：核数（平台类型）内存大小：数量。

  单击相应区域，会在下方显示相应的主机列表。
- 磁盘配置
   横轴为节点上磁盘总容量（包含OS盘），纵轴为逻辑磁盘数量（包含OS盘）。

  鼠标放置圆点上会显示处于当前配置状态下的磁盘信息，包括磁盘数量、总容量、主机数。

  单击相应圆点，会在下方显示相应的主机列表。
