消息下发

概述

消息下发不依赖产品模型，提供给设备的单向通知，具有消息缓存功能；云端消息下发中，平台会以异步方式（消息下发后无需等待设备侧回复响应）下发消息给设备；若设备不在线，则在设备上线后发送数据（支持配置，最长缓存时间24小时）。平台对每个设备默认只保存20条消息，超过20条后，后续的消息会替换下发最早的消息。同时，消息下发支持使用自定义topic的格式进行数据下发。

使用场景

• 数据格式需要自定义，不依赖物模型。

使用限制

• 单个消息内容不大于256KB。
• 单个设备下发消息缓存数量为20个。
• MQTT自定义Topic支持的最大长度为128字节。
• 缓存时间支持配置，最长不超过24小时。

使用服务质量

• 支持MQTT的服务质量等级为QoS 0、QoS 1，不支持QoS 2。
• Topic的QoS为 0 时，消息下发不需要等设备回ACK，仅只下发一次; Topic的QoS为 1时，消息下发需要等设备回ACK。
• 平台默认该设备订阅了QoS为0的系统Topic, 如果需要QoS为1的下行系统Topic，需要设备设置订阅QoS。
• 设备订阅非$oc开头的自定义Topic, 如果需要平台支持该Topic的QoS为1, 需向平台提交工单联系申请。
• 如果设备订阅Topic的QoS为1, 平台下发消息没有收到设备确认ACK时, 平台会重发消息, 默认每隔2s重发1次, 共重发3次;

  重发后设备依旧没有回确认响应且消息还在缓存时间内, 设备再次上线或订阅Topic时, 平台会再重发消息, 默认每隔10s重发1次, 共重发5次;

  同时每次重发也会触发每隔2s重发机制, 故订阅Topic的QoS为1时平台会重发消息。平台重发消息后，设备会收到重复消息，建议设备要有去重机制。

相关API接口

• 下发设备消息
• 平台消息下发

消息缓存下发使用说明

消息下发是平台向设备直接下发消息的一种方式。消息下发具有缓存特性，当设备不在线时，平台会对下发的消息进行缓存，直到设备上线。

以下使用系统Topic进行设备消息缓存下发说明：

图1 消息缓存下发流程

1. 应用侧或平台用下发设备消息接口，下发请求到物联网平台，下发消息样例如下：

   POST https://{Endpoint}/v5/iot/{project_id}/devices/{device_id}/messages
   Content-Type: application/json
   X-Auth-Token: ********

   {
     "message_id": "99b32da9-cd17-4cdf-a286-f6e849cbc364",
     "name": "messageName",
     "message": "HelloWorld"
   }

2. 物联网平台向应用返回201 Created，消息状态为PENDING。
3. 物联网平台通过设备消息状态变更通知接口推送消息结果给应用，设备未上线时，设备消息状态为缓存（PENDING），对应的消息样例如下：

   Topic: $oc/devices/{device_id}/sys/messages/down
   数据格式：
   {
       "resource": "device.message.status",
       "event": "update",
       "notify_data": {
         "message_id": "string",
         "name": "string",
         "device_id": "string",
         "status": "PENDING",
         "timestamp": "string"
        }
    }

4. 设备上线。
5. 设备订阅消息下发的topic（平台采用了隐式订阅的功能，对于下行的系统topic，设备无需订阅，非系统topic需要设备订阅），用于接收消息。
6. 物联网平台根据协议规范下发消息给设备。下发的消息样例如下：

   Topic: $oc/devices/{device_id}/sys/messages/down
   数据格式：
   {
       "object_device_id": "{object_device_id}",
       "name": "name",
       "id": "id",
       "content": "hello"
   }

7. 平台将消息的最终结果推送给应用服务器，设备消息状态为已发送（DELIVERED）。使用接口：设备消息状态变更通知接口。

   Topic: $oc/devices/{device_id}/sys/messages/down
   数据格式：
   {
       "resource": "device.message.status",
       "event": "update",
       "notify_data": {
         "message_id": "string",
         "name": "string",
         "device_id": "string",
         "status": "DELIVERED",
         "timestamp": "string"
        }
    }

消息下发使用QoS 1说明

MQTT设备接入，使用QoS 1的系统Topic进行设备消息下发说明：

图2 消息下发使用Qos 1流程图

1. 设备上线。
2. 订阅Topic，设置订阅Topic的QoS为1。
   图3 订阅Topic的QoS为1

3. 应用侧或平台用下发设备消息接口，下发请求到物联网平台，下发消息样例如下：

   POST https://{Endpoint}/v5/iot/{project_id}/devices/{device_id}/messages
   Content-Type: application/json
   X-Auth-Token: ********

   {
     "message_id": "99b32da9-cd17-4cdf-a286-f6e849cbc364",
     "name": "messageName",
     "message": "HelloWorld"
   }

4. 物联网平台根据协议规范下发消息给设备。MQTT设备必须先订阅对应的Topic才能收到平台下发的消息（平台采用了隐式订阅的功能，对于下行的系统topic，设备无需订阅，非系统topic需要设备订阅），消息样例如下：

   Topic: $oc/devices/{device_id}/sys/messages/down
   数据格式：
   {
       "object_device_id": "{object_device_id}",
       "name": "name",
       "id": "id",
       "content": "hello"
   }

5. 物联网平台向设备下发消息后，向应用服务器返回201 Created，消息状态为DELIVERED。消息下发是异步操作，不需要等设备ACK就可以回响应。
6. 物联网平台没有收到设备接收消息的ACK响应，重发消息；默认每隔2s重发一次，总下发3次。
7. 设备再次上线或订阅Topic。
8. 物联网平台会重发之前设备未回ACK且未超时的消息，默认每隔10s重发一次，总下发5次；每次重发也会触发每隔2s重发机制。
9. 平台将消息的最终结果推送给应用服务器，设备消息状态为已发送（DELIVERED）或超时（TIMEOUT）。使用接口：设备消息状态变更通知接口。

   Topic: $oc/devices/{device_id}/sys/messages/down
   数据格式：
   {
       "resource": "device.message.status",
       "event": "update",
       "notify_data": {
         "message_id": "string",
         "name": "string",
         "device_id": "string",
         "status": "DELIVERED",
         "timestamp": "string"
        }
    }

下发消息状态

MQTT设备消息执行状态以及状态变化机制如下所示。

图4 设备消息状态

平台消息下发使用示例

云端消息下发，控制台上创建下发任务，MQTT协议设备接入为例，在设备接入控制台上进行消息缓存下发。

1. 访问设备接入服务，单击“管理控制台”进入设备接入控制台。选择您的实例，单击实例卡片进入。
2. 选择左侧导航栏的“设备 > 所有设备”，在设备列表中，单击具体的设备进入到设备的详情页面。
3. 在“云端下发>消息下发”标签页，单击“下发消息”，在弹出的窗口中选择需要下发的命令并设置命令参数。
   图5 下发消息-MQTT

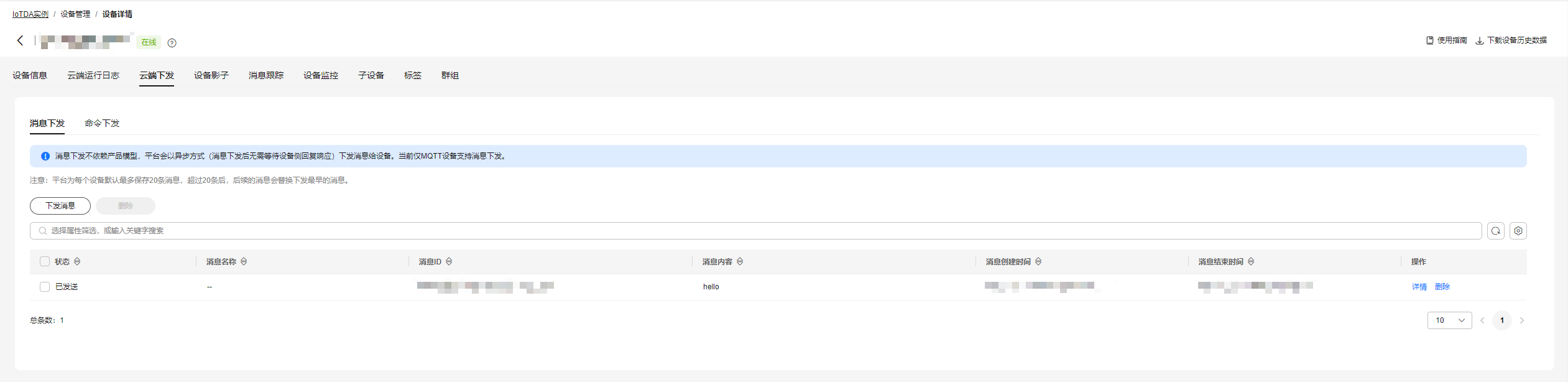

4. 可以在平台看到下发状态为已发送。
   图6 下发消息-查询结果


配置应用侧Java SDK步骤如下：

1. 配置Maven依赖，本示例使用的开发环境为JDK 1.8及以上版本。SDK代码获取：SDK下载。

   <dependency>
       <groupId>com.huaweicloud.sdk</groupId>
       <artifactId>huaweicloud-sdk-core</artifactId>
       <version>[3.0.40-rc, 3.2.0)</version>
   </dependency>
   <dependency>
       <groupId>com.huaweicloud.sdk</groupId>
       <artifactId>huaweicloud-sdk-iotda</artifactId>
       <version>[3.0.40-rc, 3.2.0)</version>
   </dependency>

2. 应用侧向单个设备下发消息样例如下：

   public class MessageDistributionSolution {
       // REGION_ID：如果是上海一，请填写"cn-east-3"；如果是北京四，请填写"cn-north-4";如果是华南广州，请填写"cn-south-4"
       private static final String REGION_ID = "<YOUR REGION ID>";
       // ENDPOINT：请在控制台的"总览"界面的"平台接入地址"中查看“应用侧”的https接入地址。
       private static final String ENDPOINT = "<YOUR ENDPOINT>";
       // 标准版/企业版：需自行创建Region对象
       public static final Region REGION_CN_NORTH_4 = new Region(REGION_ID, ENDPOINT);
       public static void main(String[] args) {
           String ak = "<YOUR AK>";
           String sk = "<YOUR SK>";
           String projectId = "<YOUR PROJECTID>";
           // 创建认证
           ICredential auth = new BasicCredentials().withDerivedPredicate(AbstractCredentials.DEFAULT_DERIVED_PREDICATE)
               .withAk(ak)
               .withSk(sk)
               .withProjectId(projectId);
           // 创建IoTDAClient实例并初始化
           IoTDAClient client = IoTDAClient.newBuilder().withCredential(auth)
               // 基础版：请选择IoTDARegion中的Region对象
               //.withRegion(IoTDARegion.CN_NORTH_4)
               // 标准版/企业版：需自行创建Region对象
               .withRegion(REGION_CN_NORTH_4).build();
           // 实例化请求对象
           CreateMessageRequest request = new CreateMessageRequest();
           request.withDeviceId("<YOUR DEVICE_ID>");
           DeviceMessageRequest body = new DeviceMessageRequest();
           body.withMessage("<YOUR DEVICE MESSAGE>");
           request.withBody(body);
           try {
               CreateMessageResponse response = client.createMessage(request);
               System.out.println(response.toString());
           } catch (ConnectionException e) {
               e.printStackTrace();
           } catch (RequestTimeoutException e) {
               e.printStackTrace();
           } catch (ServiceResponseException e) {
               e.printStackTrace();
               System.out.println(e.getHttpStatusCode());
               System.out.println(e.getRequestId());
               System.out.println(e.getErrorCode());
               System.out.println(e.getErrorMsg());
           }
       }
   }

   表3 参数说明

   参数	说明
   ak	您的华为云账号访问密钥ID（Access Key ID）。请在华为云控制台“我的凭证 > 访问密钥”页面上创建和查看您的 AK/SK。更多信息请查看访问密钥。
   sk	您的华为云账号秘密访问密钥（Secret Access Key）。
   projectId	项目ID。获取方法请参见 获取项目ID。
   IoTDARegion.CN_NORTH_4	请替换为您要访问的物联网平台的区域，当前物联网平台可以访问的区域，在SDK代码IoTDARegion.java中已经定义。 您可以在控制台上查看当前服务所在区域名称，区域名称、区域和终端节点的对应关系，具体步骤请参考平台对接信息。
   REGION_ID	如果是上海一，请填写“cn-east-3”；如果是北京四，请填写“cn-north-4”;如果是华南广州，请填写“cn-south-4”。
   ENDPOINT	请在控制台的“总览”界面的“接入信息”中查看“应用接入”的https接入地址。
   DEVICE_ID	下发消息的设备ID，用于唯一标识一个设备，在注册设备时由物联网平台分配获得。 取值范围：长度不超过128，只允许字母、数字、下划线（_）、连接符（-）的组合。

配置设备侧Java SDK步骤如下，示例中使用的开发环境为JDK 1.8及以上版本。SDK代码获取：SDK下载。

1. 配置设备侧SDK的Maven依赖。

   <dependency>
   	<groupId>com.huaweicloud</groupId>
   	<artifactId>iot-device-sdk-java</artifactId>
   	<version>1.1.4</version>
   </dependency>

2. 配置设备侧SDK，设备连接参数。

   //加载iot平台的ca证书，获取连接参考：https://support.huaweicloud.com/intl/zh-cn/devg-iothub/iot_02_1004.html
   URL resource = BroadcastMessageSample.class.getClassLoader().getResource("ca.jks");
   File file = new File(resource.getPath());

   //注意格式为：ssl://域名信息:端口号。
   //域名获取方式：登录华为云IoTDA控制台左侧导航栏“总览”页签，在选择的实例基本信息中，单击“接入信息”。选择8883端口对应的接入域名。
   String serverUrl = "ssl://localhost:8883";
   //在IoT平台创建的设备ID。
   String deviceId = "deviceId";
   //设备ID对应的密钥。
   String deviceSecret = "secret";
   //创建设备
   IoTDevice device = new IoTDevice(serverUrl, deviceId, deviceSecret, file);
   if (device.init() != 0) {
       return;
   }

3. 消息下发回调函数定义。

   client.setDeviceMessageListener(deviceMessage -> {
       log.info("the onDeviceMessage is {}", deviceMessage.toString());
   });

测试验证步骤如下：

1. 在设备接入控制台，选择您的实例，单击实例卡片进入。选择左侧导航栏的“设备 > 所有设备”，单击具体设备“详情”进入设备详情，在“消息跟踪”页签内，启动“消息跟踪”。
   图7 消息跟踪-启动消息跟踪


2. 运行应用侧SDK代码，下发消息，应用侧可以看到平台响应样例如下:
   图8 应用侧消息下发成功响应


3. 在平台的消息跟踪中可以看到：
   图9 消息跟踪-缓存下发消息


4. 设备端运行设备侧 SDK代码，设备侧收到消息时日志格式样例如下：
   图10 设备消息下发成功
