网关与子设备
概述
物联网平台设备分为直连设备和非直连设备。
- 直连设备：通过平台支持的协议，直接连接到平台的设备称为直连设备。
- 非直连设备：针对未实现TCP/IP协议栈的设备，由于无法直接同物联网平台通信，它需要通过网关进行数据转发。网关设备为直连设备，当前仅支持通过mqtt协议直连到平台的设备作为网关设备。

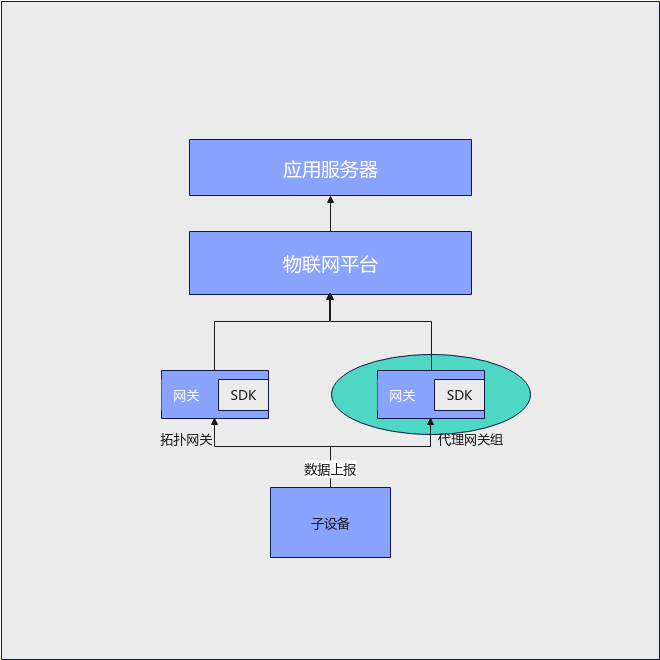

直连设备与非直连设备关系如下图：
业务流程
IoT Device SDK提供相关的接口，开发者调用这些接口网关实现与物联网平台的对接。不同语言的SDK的接口名称不一样，每个接口功能请参见IoT Device SDK使用指南（Java）、IoT Device SDK使用指南（C）、IoT Device SDK使用指南（C#）、IoT Device SDK使用指南（Android）、IoT Device SDK Tiny使用指南（C）。
|
应用侧管理子设备业务流程 |
网关管理子设备业务流程 |
|---|---|
|
图2 应用侧管理子设备流程图
|
图3 网关侧管理子设备流程图
|
|
1.在物联网平台上传网关的产品模型，并注册网关设备。 |
|
|
2.网关调用鉴权接口上线 |
|
|
3.在物联网平台上传子设备的产品模型。 |
|
|
4.网关鉴权成功后，应用调用添加子设备接口，填写设备相关信息（与产品模型定义一致）。添加成功后，您可以在物联网平台查看添加的子设备（如何查看？）。您也可以通过控制台添加子设备，详细请查看如何添加？ |
4.网关鉴权成功后，网关调用平台通知网关子设备新增接口，填写设备相关信息（与产品模型定义一致）。平台在处理完成后，将处理结果通过接口网关新增子设备请求响应发送给网关。 |
|
5.添加子设备后，子设备状态显示“未激活”。请在子设备添加成功后，或者子设备上报数据前，调用网关更新子设备状态接口进行设备状态更新。
说明：
子设备的状态表示子设备接入网关的状态，由网关上报到物联网平台进行状态的刷新；如果网关不能正常上报子设备的状态信息到物联网平台，则展示的子设备状态不会刷新。例如：某子设备通过网关接入到物联网平台，子设备状态为在线状态，如果此时网关与物联网平台断开连接，则网关不能上报子设备的状态到物联网平台，该子设备的状态会一直显示在线。 |
|
|
6.网关调用批量属性上报接口上报子设备的数据，接口里的参数填写网关和子设备的相关设备信息。 |
|
|
7.网关订阅命令下发Topic，接收并处理应用服务器或物联网平台下发的命令。 |
|
|
8.应用服务器调用删除设备接口，给网关下发删除子设备命令，网关收到该命令后，可以进行相应的业务处理。 |
8.网关调用网关删除子设备请求接口，平台收到后会进行数据处理，当处理完成后会通过接口网关删除子设备请求响应将结果发送给设备。 |
网关如何接入物联网平台？
通过在网关上集成SDK， 设备将数据上报给网关，通过网关转发到华为物联网平台，网关接入物联网平台的开发指南请参见设备通过网关接入平台。
