为第三方私网集群安装Agent

操作场景

本指导适用于在不能访问公网的第三方私网集群上安装Agent。按照本指导配置完成后，HSS将自动在集群节点上安装Agent，并能够随集群扩容自动为新节点安装Agent，在集群缩容时同步卸载Agent。

前提条件

第三方私网集群已创建专线连接，与云上VPC实现了网络互通。如何创建专线连接请参见云专线入门指引。

约束与限制

• 集群编排平台限制：1.19及以上Kubernetes。
• 节点操作系统限制：Linux系统。
• 节点规格要求：CPU必须2核及以上，内存必须4GiB及以上，系统盘必须40GiB及以上，数据盘必须100GiB及以上。

• 私网集群接入限制：目前仅华北-北京一、华北-北京四、华东-上海一、华东-上海二、华南-广州、中国-香港、亚太-新加坡、西南-贵阳一、亚太-雅加达、中东-利雅得、亚太-曼谷区域支持第三方云集群或自建集群通过私网接入HSS。
• Agent不兼容Galera 3.34和MySQL 5.6.51或更早版本的集群。

步骤一：创建ECS

1. 登录管理控制台，进入购买弹性云服务器页面。
2. 根据页面提示，设置弹性云服务器参数。

   建议参考表1所示设置部分参数，其余参数请结合实际情况按需配置。

   表1 购买弹性云服务器参数说明

   参数名称	参数说明	取值样例
   计费模式	弹性云服务器的付费方式。 包年/包月：预付费模式，先付费再使用。根据订单的购买周期计费。 按需计费：后付费模式，先使用再付费。根据实际使用时长秒级计费，按小时结算。 竞价计费：后付费模式，先使用再付费，相对于按需计费有一定的折扣。包含竞价模式和竞享模式，根据实际使用时长秒级计费，按小时结算。	按需计费
   CPU架构	选择CPU架构，支持选择“x86计算”、“鲲鹏计算”。	x86计算
   实例	搜索规格：输入vCPUs、内存或规格名称直接搜索规格。 当实例选择“规格类型选型”方式时，支持搜索规格。 通过列表选择规格：通过实例类型和规格代系名称在列表中选择已上线的规格。	通用计算型，2vCPUs，4GiB
   镜像	镜像是一个包含了操作系统及必要配置的弹性云服务器模板，使用镜像可以创建弹性云服务器。	公共镜像，EulerOS 2.5 64bit(40GIB)
   系统盘	系统盘用于存储云服务器的操作系统，创建云服务器时自带系统盘，且系统盘自动初始化。	超高IO

3. 单击“立即购买”，在提示框中单击“同意并立即购买”，支付完成后，云服务器将自动创建，并默认开机。
4. 在弹性云服务器列表中，查看创建成功的服务器，并记录私网IP地址。

步骤二：搭建nginx

1. 登录步骤一：创建ECS创建好的服务器。
2. 执行以下命令，进入temp目录。

   cd /temp

3. 执行以下命令，创建install_nginx.sh文件。

   vi install_nginx.sh

4. 按“i”键进入编辑模式，并将以下内容复制粘贴到install_nginx.sh文件。

   #!/bin/bash

   yum -y install pcre-devel zlib-devel popt-devel openssl-devel openssl
   wget http://www.nginx.org/download/nginx-1.21.0.tar.gz
   tar zxf nginx-1.21.0.tar.gz -C /usr/src/
   cd /usr/src/nginx-1.21.0/
   useradd -M -s /sbin/nologin nginx
   ./configure \
   --prefix=/usr/local/nginx \
   --user=nginx \
   --group=nginx \
   --with-file-aio \
   --with-http_stub_status_module \
   --with-http_gzip_static_module \
   --with-http_flv_module \
   --with-http_ssl_module \
   --with-stream \
   --with-pcre && make && make install
   ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
   nginx

5. 粘贴完成后，按Esc键，输入以下命令，按回车键退出，完成配置。

   :wq!

6. 执行以下命令，安装nginx。

   bash /temp/install_nginx.sh

7. 执行以下命令，修改nginx配置文件。

   cat <<END >> /usr/local/nginx/conf/nginx.conf
   stream {
     upstream backend_hss_anp {
       server {{anp后端地址}}:8091 weight=5 max_fails=3 fail_timeout=30s;
     }
     server {
       listen 8091 so_keepalive=on;
       proxy_connect_timeout 10s;
       proxy_timeout 300s;
       proxy_pass backend_hss_anp ;
     }
   }
   END

   “{{anp后端地址}}”请参考表2，修改为实际地址后，再执行命令。

   表2 anp后端地址

   区域	anp后端地址
   贵阳一、曼谷、上海二、广州、北京四、北京二、上海一	hss-proxy.区域代码.myhuaweicloud.com
   其他区域	hss-anp.区域代码.myhuaweicloud.com
   区域代码请参见地区和终端节点。

8. 执行以下命令，使nginx配置生效。

   nginx -s reload

步骤三：准备kubeconfig文件

kubeconfig文件用于将集群的操作权限授权给HSS，方式一配置的kubeconfig文件包含集群管理员权限，方式二生成的kubeconfig文件仅包含HSS所需权限，如果您担心过度授权的问题，请通过方式二准备kubeconfig文件。

• 方式一：配置默认的kubeconfig文件
  1. 按以下操作创建HSS的专属命名空间。
     1. 登录任一集群节点。
     2. 创建hss.yaml文件，并将以下内容复制到hss.yaml文件中。

        1	{"metadata":{"name":"hss"},"apiVersion":"v1","kind":"Namespace"}

     3. 执行以下命令，创建HSS的专属命名空间。

        kubectl apply -f hss.yaml

  2. 在$HOME/.kube/config路径下，找到并下载“config”文件。
  3. 将文件名称“config”修改为“config.yaml”，增加.yaml的后缀。
• 方式二：生成HSS专用的kubeconfig文件
  1. 创建HSS的专属命名空间和服务账号。
     1. 登录任一集群节点。
     2. 创建hss-account.yaml文件，并将以下内容复制到hss-account.yaml文件中。

        1

        {"metadata":{"name":"hss"},"apiVersion":"v1","kind":"Namespace"}{"metadata":{"name":"hss-user","namespace":"hss"},"apiVersion":"v1","kind":"ServiceAccount"}{"metadata":{"name":"hss-user-token","namespace":"hss","annotations":{"kubernetes.io/service-account.name":"hss-user"}},"apiVersion":"v1","kind":"Secret","type":"kubernetes.io/service-account-token"}

     3. 执行以下命令，创建HSS的专属命名空间和服务账号。

        kubectl apply -f hss-account.yaml

  2. 生成kubeconfig文件。
     1. 创建gen_kubeconfig.sh文件，并将以下内容复制到gen_kubeconfig.sh文件中。

        1 2 3 4 5 6 7 8 9 10

        #!/bin/bash KUBE_APISERVER=`kubectl config view --output=jsonpath='{.clusters[].cluster.server}' | head -n1 ` CLUSTER_NAME=`kubectl config view -o jsonpath='{.clusters[0].name}'` kubectl get secret hss-user-token -n hss -o yaml |grep ca.crt: | awk '{print $2}' |base64 -d >hss_ca_crt kubectl config set-cluster ${CLUSTER_NAME} --server=${KUBE_APISERVER} --certificate-authority=hss_ca_crt --embed-certs=true --kubeconfig=hss_kubeconfig.yaml kubectl config set-credentials hss-user --token=$(kubectl describe secret hss-user-token -n hss | awk '/token:/{print $2}') --kubeconfig=hss_kubeconfig.yaml kubectl config set-context hss-user@kubernetes --cluster=${CLUSTER_NAME} --user=hss-user --kubeconfig=hss_kubeconfig.yaml kubectl config use-context hss-user@kubernetes --kubeconfig=hss_kubeconfig.yaml

     2. 执行以下命令，生成名称为“hss_kubeconfig.yaml”的kubeconfig文件

        bash gen_kubeconfig.sh

步骤四：为第三方私网集群安装Agent

1. 登录企业主机安全控制台。
2. 在控制台左上角，单击图标，选择区域或项目。
3. 在左侧导航栏，选择“安装与配置 > 容器安装与配置”，进入“容器安装与配置”页面。
4. 在“集群”页签，单击“安装容器安全Agent”，弹出“容器资产接入与安装”对话框。
5. 选择“非CCE集群（私网接入）”，并单击“开始配置”。
6. 配置镜像仓信息，并单击“生成命令”。相关参数说明如表 配置镜像仓信息所示。

   表3 配置镜像仓信息

   参数名称	参数说明
   三方镜像仓库地址	填写三方镜像仓库地址。 地址示例：hub.docker.com
   镜像仓类型	选择镜像仓的类型。当前支持选择的类型如下： Harbor Quay Jfrog 其他
   组织名称	填写镜像仓组织名称。
   镜像仓用户名	填写镜像仓用户名。
   镜像仓密码	填写镜像仓密码。
   高级配置	镜像架构 如果您需要指定容器使用的镜像架构类型，可设置该参数，不设置则保持默认，默认容器使用多架构镜像。 Anp代理地址 填写步骤一：创建ECS创建的服务器私网IP地址。 Hostguard代理地址 专线服务器的私网IP地址（10180端口）。 容器名称 在接入集群资产时，ANP-Agent和Hostguard（HSS Agent）将以容器的形式运行在节点上，为了方便标识这两个容器，您可以设置一个易区分的名称。 DNS配置 Kubernetes配置Pod的DNS，使运行中的容器可以通过名称而非IP查找Service。 您可以为ANP-Agent和Hostguard（HSS Agent）的Pod设置一个DNS，方便查找。 以下是不同取值的解释： Default：Pod从运行所在的节点继承域名解析配置。 ClusterFirst：与配置的集群域后缀不匹配的任何DNS查询（例如“www.kubernetes.io”） 都会由DNS服务器转发到上游域名服务器。集群管理员可能配置了额外的存根域和上游DNS服务器。 ClusterFirstWithHostNet：对于以hostNetwork方式运行的Pod，应将其DNS策略显式设置为“ClusterFirstWithHostNet”。否则，以hostNetwork方式和“ClusterFirst”策略运行的Pod将会做出回退至“Default”策略的行为。 None：当Pod的dnsPolicy设置为“None”时， 列表必须至少包含一个IP地址，否则此属性是可选的。 所列出的服务器将合并到从指定的DNS策略生成的基本域名服务器，并删除重复的地址。

7. 执行以下操作，将集群连接组件（ANP-Agent）和HSS Agent的镜像上传至您的私有镜像仓。
   1. 在“容器资产接入与安装”对话框中，单击“集群防护组件镜像压缩包”，下载压缩包到本地，并拷贝压缩包到任一集群节点上。
   2. 在“容器资产接入与安装”对话框中，单击“复制镜像上传命令”，复制命令，并在集群节点上执行该命令。

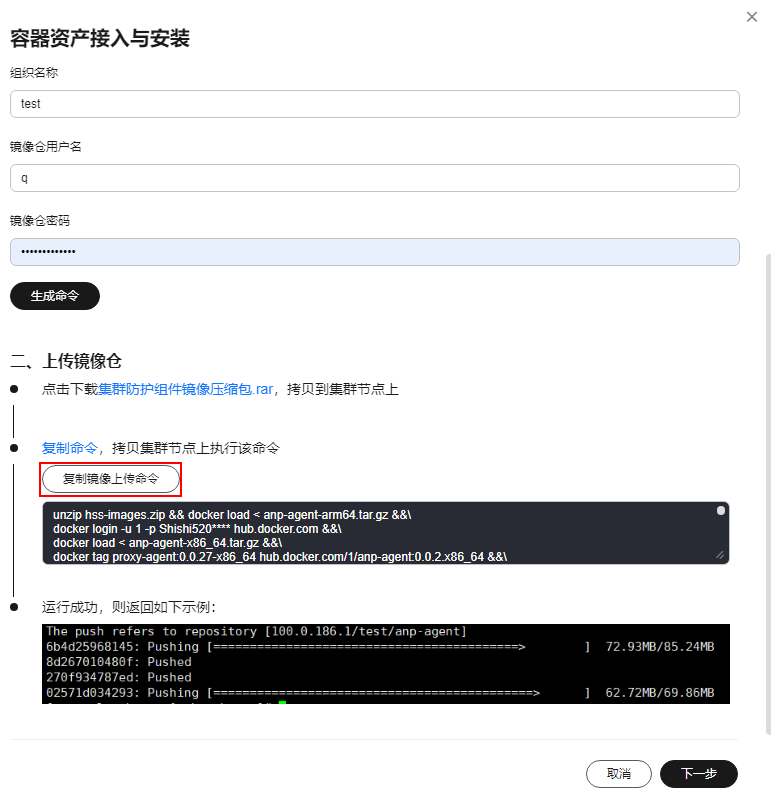

      图1 复制镜像上传命令


      命令执行后界面回显如图 镜像仓上传成功所示，表示上传成功。

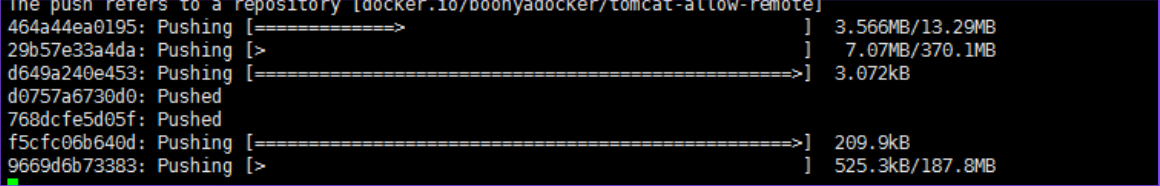

      图2 镜像仓上传成功


8. 在“容器资产接入与安装”对话框中，单击“下一步”。
9. 配置集群接入信息，并单击“生成命令”。接入信息相关参数说明如表 配置接入信息参数说明所示。

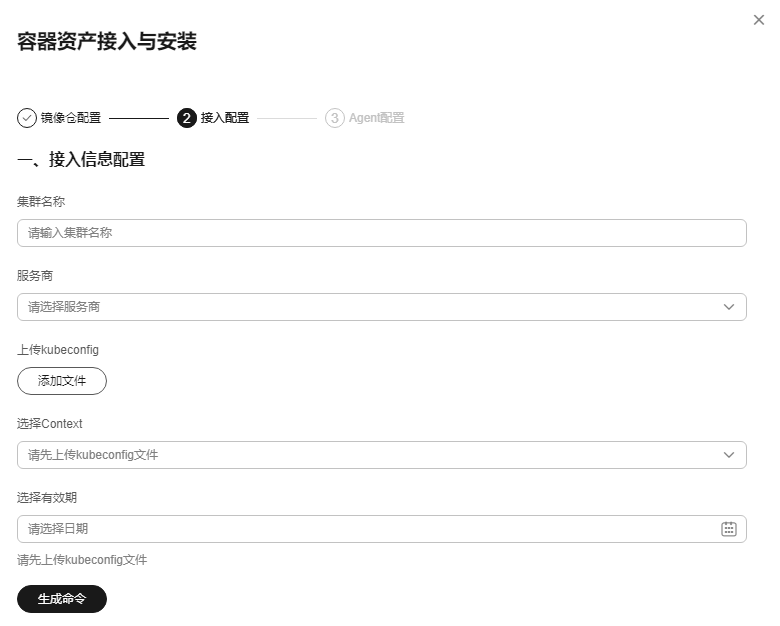

   图3 配置集群接入信息


   表4 配置接入信息参数说明

   参数名称	参数说明
   集群名称	填写接入的集群名称。
   服务商	选择集群所属的服务商。目前支持接入以下服务商的集群： 阿里云 腾讯云 AWS 微软云 自建 IDC自建
   上传kubeconfig	添加并上传根据步骤三：准备kubeconfig文件配置好的kubeconfig文件。
   选择Context	上传kubeconfig文件后，HSS会自动解析出Context。
   选择有效期	上传kubeconfig文件后，HSS会自动解析出有效期。您可以选择最终有效期以前的时间，在选择的有效期到期后，您需要重新接入该资产。

10. 执行以下操作为集群安装集群连接组件（ANP-Agent），建立HSS和集群的连接。
    1. 在“容器资产接入与安装”对话框中，单击“复制命令”。
       图4 复制命令

    2. 登录到任一节点目录，执行复制的命令，创建集群拉取私有镜像的凭证。
    3. 在“容器资产接入与安装”对话框中，单击“下载Yaml文件”，下载生成的命令文件。

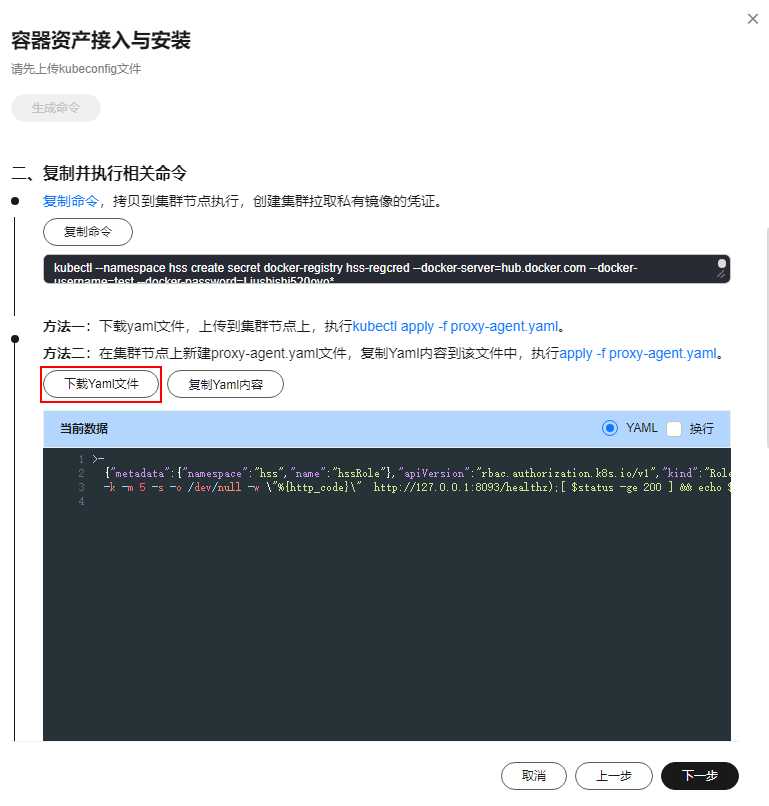

       图5 下载Yaml文件

    4. 将文件拷贝到任一节点目录下。
    5. 执行以下命令，安装集群连接组件（ANP-Agent）。

       kubectl apply -f proxy-agent.yaml

    6. 执行以下命令，查询集群连接组件（ANP-Agent）是否安装成功。

       kubectl get pods -n hss | grep proxy-agent

       界面回显如图 集群Agent安装成功所示，表示集群连接组件（ANP-Agent）安装成功。

       图6 ANP-Agent安装成功

    7. 执行以下命令，查询集群和HSS是否成功建立连接。

       for a in $(kubectl get pods -n hss| grep proxy-agent | cut -d ' ' -f1); do kubectl -n hss logs $a | grep 'Start serving';done

       界面回显如图 集群连接HSS成功所示，表示集群和HSS建立连接成功。

       图7 集群连接HSS成功


11. 在“容器资产接入与安装”对话框中，单击“下一步”。
12. 配置Agent相关参数。参数说明如表 Agent配置参数说明所示。

    表5 Agent配置参数说明

    参数名称	参数说明
    配置规则	选择Agent配置规则。 默认规则：容器运行时的sock地址为通用地址，Agent将默认安装在没有配置污点的节点上。 自定义规则：如果您的容器运行时sock地址非通用地址需要修改，或仅需要在指定的节点上安装Agent，可选择该规则。 说明： 如果容器运行时的sock地址不正确，可能导致集群接入HSS后，部分HSS功能不能正常使用。 在进行容器运行时配置时，建议全选所有运行时类型。
    高级配置（可选）	配置规则选择“自定义规则”时，支持配置。 单击展开所有高级配置项，“开启Agent自动升级”项，默认为展开状态。 开启Agent自动升级 是否开启Agent自动升级，勾选即开启，开启后，每日00:00～06:00，企业主机安全将自动升级低版本的Agent为最新版，以便为您提供更好的服务。 节点选择器配置 填写需要安装Agent的节点标签的“键”和“值”，单击“确认添加”。不添加任何节点标签时，默认在所有没有配置污点的节点上安装Agent。 容忍度配置 如果在进行“节点选择器配置”时，添加了配有污点的节点标签，则请填写污点的“键”和值以及污点的效果，单击“确认添加”，允许在该节点上安装Agent。

13. 配置完成，单击“确定”，开始安装HSS Agent。
14. 在集群列表中，查看集群状态为“运行中”，表示集群接入HSS成功。

后续操作

在为集群安装Agent成功后，请为其开启防护。

常见问题

• 集群连接组件（ANP-Agent）部署失败
• 集群权限异常
• 上传镜像到私有镜像仓失败
