图实例运维监控

图实例运维监控页面

1. 登录图引擎服务管理控制台。在左侧导航栏，选择“图管理”。
2. 在图管理列表中，指定图实例的操作列，单击“更多 > 运维监控面板”，进入该图实例的运维监控页面。关于各项监控项指标，请参考监控项列表。
   图1 运维监控页面


实例概况

进入图实例的运维监控页面后，您可以看到图实例概况，展示了图实例的状态，实时资源消耗，告警统计，资源消耗，业务负载等信息。下面为您进行详细说明各个模块的作用：

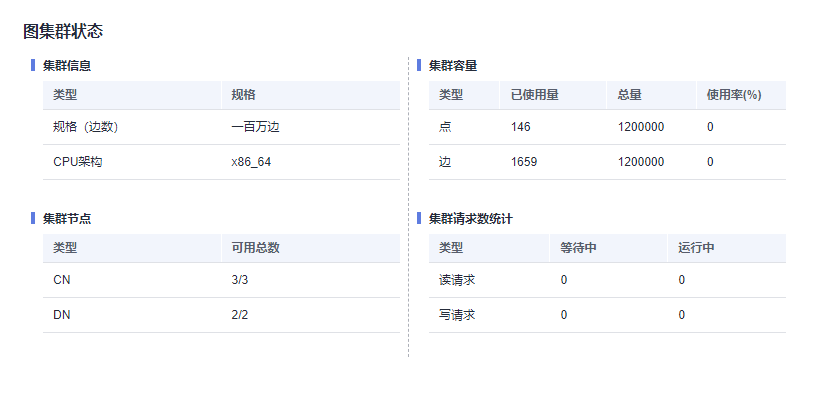

• 图集群状态

  在图集群状态模块，您可以浏览当前图实例基本信息和容量、请求数等统计信息。

  1. 集群信息：包括图规格、CPU架构。
  2. 集群容量：包括点和边的使用量、容量和使用率。
  3. 集群节点：包括CN节点可用数量/总数量、DN节点可用数量/总数量。
  4. 集群请求数统计：包括等待中的读请求个数、运行中的读请求个数、等待中的写请求个数、运行中的写请求个数。
  图2 图集群状态

• 告警统计

  在告警统计模块，您可以查看当前实例未消除的所有告警，以及过去7天实例产生的所有告警信息。

  图3 告警统计

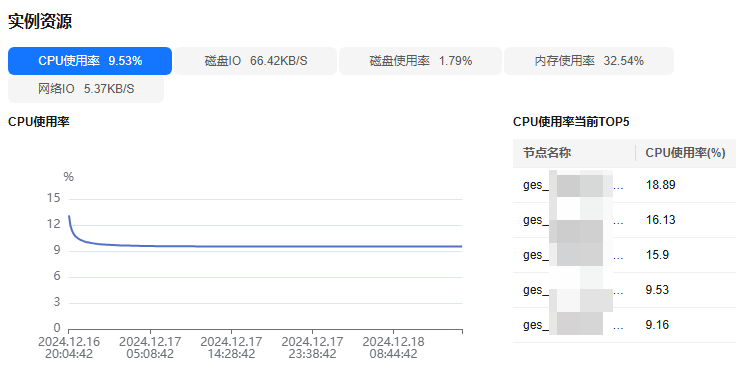

• 实例资源

  在实例资源模块，您可以查看当前实例资源使用情况，包括“CPU使用率”，“磁盘I/O”，“磁盘使用率”，“内存使用率”，“网络I/O值”。单击对应资源指标可显示过去72小时该指标的变化趋势，以及该资源当前时刻的Top5节点使用情况。

  图4 实例资源

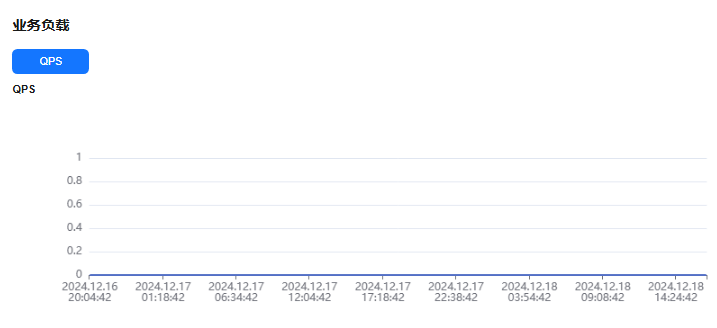

• 业务负载

  在业务负载模块，您可以查看当前数据库业务负载指标QPS在过去72小时该指标的变化趋势。

  图5 业务负载
