绘图与治理架构

操作场景

用户可以基于线框、图元节点、边等基本画布元素绘制应用相关的架构图,保存后在架构治理查看架构详情。架构治理展示架构图全貌及其整体SLO值等信息,允许用户修改应用的扣减项配置,重新评估该架构图的整体SLO值。

架构绘图

  1. 登录云运维中心
  2. 在左侧菜单栏选择“韧性中心 > 架构设计”。
  3. 选择需要查看的部署架构,单击操作列“架构名称/描述”进入架构治理。
  4. 单击“架构绘图”按钮进入架构绘图。
  5. 绘制架构图。

    • 从左侧图元列表中选择图元节点,拖拽到画布中。
      表1 画布元素说明

      画布元素类型

      说明

      示例

      线框

      线框用于包裹需要设置并联关系的画布元素,双击线框可以进行并联配置。

      基础图元->线框

      图元节点

      图元节点代表具体的云服务,每个图元节点都含有SLO达标值。

      计算->弹性云服务器

      边代表画布元素间的串联关系。一个画布元素只能向外拖拽出一条边用于连接其它画布元素,也只能被一条边连接。

      -

    • 从画布内已存在的画布元素中向外拖拽出边连接到其它画布元素,构建元素间的串联关系。
    • 从左侧图元列表中选择线框,拖拽到画布中,包裹需要设置并联关系的画布元素。此处画布元素可以是嵌套的线框,也可以是图元节点。
    • 双击需要设置并联的线框,设置并联信息。
    表2 并联信息参数说明

    参数名称

    说明

    是否开启并联配置

    并联配置开关,打开开关即表示当前线框开启并联配置。

    冗余模式

    投票决策:The K-out-of-N System系统要求N个并联节点同时工作时,平均分担,确保至少K个正常,即允许至多N-K个异常,才能保证该系统工作正常。 默认k=1,即默认系统中至少1个并联节点正常工作,此时为完全并联,SLO可用度计算结果为>=1的概率,以此类推,k为其他值时,SLO可用度计算结果为>=k的概率。

    • 投票数K:投票决策冗余模式确保至少K个并联节点正常,K即投票数,默认值1。
    • 主节点个数:投票决策冗余模式中同时工作的N个并联节点。

    N+M主备:N个主节点,M个备节点,只有主节点中的1个节点发生故障,备节点才开始工作。

    • 主节点个数:N+M主备冗余模式中的N个主节点。
    • 备节点个数:N+M主备冗余模式中的M个备节点。

    N+1负担:N+1个并联节点同时工作,平均分担,即至少N个正常,仅允许至多1个并联节点发生故障,才能保证该系统工作正常。

    主节点个数:N+1负担冗余模式中同时工作的N个并联节点。

    线框中的主备模式

    线框整体也能作为N+M主备冗余模式中的主节点或者备节点。可以选择:

    图元节点中的主备模式

    图元节点作为N+M主备冗余模式中的主节点或者备节点。可以选择:

  6. 单击“保存”保存绘制的架构图。

    完成架构绘图。

架构治理

  1. 登录云运维中心
  2. 在左侧菜单栏选择“韧性中心 > 架构设计”。
  3. 选择需要查看的部署架构,在操作列“架构名称/描述”单击架构名称,进入架构治理页面。
  4. 单击“扣减项配置”,对应用变更、过载、其他故障的次数与平均恢复时长进行配置。计算架构图的SLO值时,各类次数增加、恢复时长延长,SLO值降低。

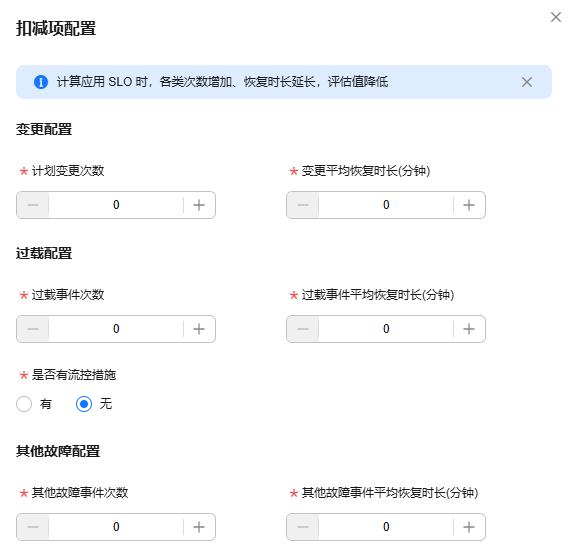

    图1 配置扣减项
    表3 扣减项配置参数说明

    参数

    说明

    计划变更次数

    一年内计划会发生的变更次数。

    变更平均恢复时长(分钟)

    一年内每次发生变更的平均恢复时长,单位为分钟。

    过载事件次数

    一年内可能会发生的过载事件次数。

    过载事件平均恢复时长(分钟)

    一年内每次发生过载事件的平均恢复时长,单位为分钟。

    是否有流控措施

    流控措施开关,若开关打开,则过载事件次数和过载事件平均恢复时长(分钟)配置失效,为默认值0。

    其他故障事件次数

    一年内可能会发生的其他故障事件次数。

    其他故障事件平均恢复时长(分钟)

    一年内每次发生其他故障事件的平均恢复时长,单位为分钟。

  5. 单击“确定”,完成扣减项配置。
  6. 单击“立即评估”,重新评估架构图的SLO值。

    完成架构治理。

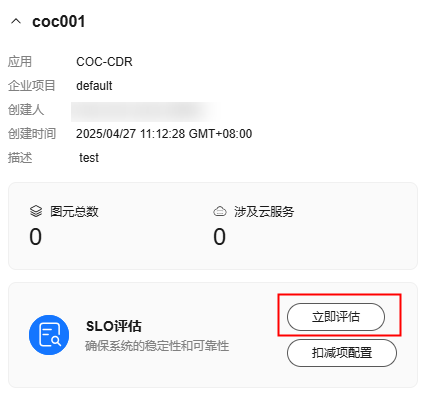

    图2 评估架构图
