创建辅助弹性网卡
操作场景
您可以参考以下操作创建辅助弹性网卡，辅助弹性网卡可以挂载在iMetal服务器的弹性网卡上。通过辅助弹性网卡功能，您可以为iMetal服务器挂载更多网卡，实现灵活、高可用的网络方案配置。
约束与限制
- 辅助弹性网卡与所属的弹性网卡必须在同一个虚拟私有云，可以属于不同子网。
- 辅助弹性网卡创建完成后，您需要在iMetal服务器的弹性网卡上创建VLAN子接口并配置对应规则，具体请参见配置辅助弹性网卡。
创建辅助弹性网卡
- 进入辅助弹性网卡列表页面。
- 在页面右上角，单击“创建辅助弹性网卡”。
- 配置辅助弹性网卡参数，如表1所示。
表1 参数说明 参数
参数说明
取值样例
区域
不同区域的云服务产品之间内网互不相通，请就近选择靠近您业务的区域，可减少网络时延，提高访问速度。
中国-香港
所属弹性网卡
辅助弹性网卡所挂载的弹性网卡。
您可以通过下拉列表框选择支持挂载辅助弹性网卡的弹性网卡。
--(172.16.0.145)
所属VPC
辅助弹性网卡所在的VPC，和其所属弹性网卡的VPC保持一致，无需填写。
vpc-A
所属CloudDCN子网
选择辅助弹性网卡所在的子网，辅助弹性网卡和所属弹性网卡可以位于不同子网，请根据实际情况设置。
subnet-clouddcn-01
创建数量
待创建的辅助弹性网卡的数量。
1
私有IP地址
为辅助弹性网卡分配私有IPv4地址，私有IP地址仅支持内网请求。
当前版本不支持去勾选。
-
IPv4地址
自动分配IP地址
描述
辅助弹性网卡的描述信息，非必填项。
描述信息内容不能超过255个字符，且不能包含“<”和“>”。
-
标签
可选参数。
您可以在创建辅助弹性网卡的时候为辅助弹性网卡绑定标签，标签用于标识辅助弹性网卡资源，可通过标签实现对资源的分类和搜索。
关于标签更详细的说明，请参见管理辅助弹性网卡标签。
“标签键”：test
“标签值”：01
- 单击“立即创建”，完成创建。
辅助网卡创建完成后不能直接使用，您还需要配置辅助弹性网卡，在弹性网卡上为辅助弹性网卡创建VLAN子接口等。
配置辅助弹性网卡
当通过管理控制台创建辅助弹性网卡后，您需要参考以下操作，在iMetal服务器的弹性网卡上，为该辅助弹性网卡创建VLAN子接口并配置私有IP地址、默认路由规则等。
在配置辅助弹性网卡之前，您需要根据以下说明获取辅助弹性网卡，以及辅助弹性网卡所属的弹性网卡信息。
Linux系统
- VLAN：1937
- MAC地址：fa:16:3e:6d:c5:5a
- 私有IP地址：192.168.0.149
- 所属子网的掩码：24
- 所属子网的网关：192.168.0.1
- 登录iMetal服务器。
登录方式请参见iMetal服务器登录方式概述。
- 执行以下命令，查看并记录iMetal服务器的弹性网卡名称。
回显类似如下信息，本示例中，弹性网卡的名称为eth0。
[root@imetal-subeni-linux ~]# ifconfig eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 192.168.0.125 netmask 255.255.255.0 broadcast 192.168.0.255 inet6 fe80::f816:3eff:fe6d:c542 prefixlen 64 scopeid 0x20<link> ether fa:16:3e:6d:c5:42 txqueuelen 1000 (Ethernet) RX packets 78131 bytes 111604802 (106.4 MiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 8686 bytes 1422159 (1.3 MiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 ... - 执行以下命令，在弹性网卡上创建VLAN子接口。
ip link add link 弹性网卡名称 name VLAN子接口名称 type vlan id 辅助弹性网卡的VLAN
命令中的参数说明如下：- 弹性网卡名称：2中查询到的网卡名称，本示例为eth0。
- VLAN子接口名称：建议命名规则采用“弹性网卡名称.辅助弹性网卡的VLAN”，本示例为eth0.1937。
- 辅助弹性网卡的VLAN：本示例为1937。
命令示例：
ip link add link eth0 name eth0.1937 type vlan id 1937
- 执行以下命令，创建命名空间。
命名空间名称：建议命名规则采用“ns辅助弹性网卡VLAN”，本示例为ns1937。
命令示例：
ip netns add ns1937
- 执行以下命令，将已创建的VLAN子接口加入到命名空间中。
ip link set VLAN子接口名称 netns 命名空间名称
命令示例：
ip link set eth0.1937 netns ns1937
- 执行以下命令，将VLAN子接口的MAC地址修改为辅助弹性网卡的MAC地址。
ip netns exec 命名空间名称 ifconfig VLAN子接口名称 hw ether 辅助弹性网卡的MAC地址
命令示例：
ip netns exec ns1937 ifconfig eth0.1937 hw ether fa:16:3e:6d:c5:5a
- 执行以下命令，启动VLAN子接口。
ip netns exec 命名空间名称 ifconfig VLAN子接口名称 up
命令示例：
ip netns exec ns1937 ifconfig eth0.1937 up
- 执行以下命令，为VLAN子接口配置私有IP地址。
ip netns exec 命名空间名称 ip addr add 私有IP地址 dev VLAN子接口名称
私有IP地址：辅助弹性网卡的私有IP地址/辅助弹性网卡所属子网的掩码，本示例为192.168.0.149/24。
命令示例：
ip netns exec ns1937 ip addr add 192.168.0.149/24 dev eth0.1937
- 执行以下命令，为VLAN子接口配置默认路由。
ip netns exec 命名空间名称 ip route add default via 辅助弹性网卡所属子网的网关
命令示例：
ip netns exec ns1937 ip route add default via 192.168.0.1
- 执行以下命令，验证辅助弹性网卡的配置是否生效。
- 执行以下命令，验证弹性网卡和测试iMetal服务器的网络通信情况。
建议测试iMetal服务器和弹性网卡所在的iMetal服务器位于同一个VPC中，此时两个iMetal服务器网络默认互通。
命令示例：
ping 192.168.0.133
回显类似如下信息，表示通信正常。当弹性网卡和测试iMetal服务器通信正常时，再执行10.b验证辅助弹性网卡的通信情况。[root@imetal-subeni-linux ~]# ping 192.168.0.133 PING 192.168.0.133 (192.168.0.133) 56(84) bytes of data. 64 bytes from 192.168.0.133: icmp_seq=1 ttl=64 time=0.302 ms 64 bytes from 192.168.0.133: icmp_seq=2 ttl=64 time=0.262 ms ... --- 192.168.0.133 ping statistics --- 2 packets transmitted, 2 received, 0% packet loss, time 999ms rtt min/avg/max/mdev = 0.262/0.282/0.302/0.020 ms
- 执行以下命令，验证辅助弹性网卡和测试iMetal服务器的网络通信情况。
ip netns exec 命名空间名称 ping 测试iMetal服务器的私有IP地址
建议测试iMetal服务器和辅助弹性网卡所在的iMetal服务器位于同一个VPC中，此时两个iMetal服务器网络默认互通。
命令示例：
ip netns exec ns1937 ping 192.168.0.133
回显类似如下信息，表示通信正常，说明辅助弹性网卡的配置已生效。
[root@imetal-subeni-linux ~]# ip netns exec ns1937 ping 192.168.0.133 PING 192.168.0.133 (192.168.0.133) 56(84) bytes of data. 64 bytes from 192.168.0.133: icmp_seq=1 ttl=64 time=0.420 ms 64 bytes from 192.168.0.133: icmp_seq=2 ttl=64 time=0.233 ms ... --- 192.168.0.133 ping statistics --- 2 packets transmitted, 2 received, 0% packet loss, time 999ms rtt min/avg/max/mdev = 0.233/0.326/0.420/0.095 ms
以上配置的路由为临时路由，配置完立即生效，当iMetal服务器重启后临时路由会丢失。请继续执行11配置永久路由，避免iMetal服务器重启后网络中断。
- 执行以下命令，验证弹性网卡和测试iMetal服务器的网络通信情况。
- 执行以下步骤，为辅助弹性网卡配置永久路由。
- 执行以下命令，打开“/etc/rc.local”文件。
- 按i进入编辑模式。
- 在文件末尾添加以下配置。
该配置中参数需要和3~9中的命令保持一致。
ip link add link eth0 name eth0.1937 type vlan id 1937 ip netns add ns1937 ip link set eth0.1937 netns ns1937 ip netns exec ns1937 ifconfig eth0.1937 hw ether fa:16:3e:6d:c5:5a ip netns exec ns1937 ifconfig eth0.1937 up ip netns exec ns1937 ip addr add 192.168.0.149/24 dev eth0.1937 ip netns exec ns1937 ip route add default via 192.168.0.1
- 按ESC退出，并输入:wq!保存配置。
- 执行以下命令，为“/etc/rc.local”文件添加执行权限。
- 执行以下命令，重启iMetal服务器。
- 参考10，验证永久路由配置是否生效。
Windows系统
- 辅助弹性网卡：
- VLAN：1229
- MAC地址：fa:16:3e:6d:c5:db
- 私有IP地址：192.168.0.22
- 所属子网的掩码：24（255.255.255.0）
- 所属子网的网关：192.168.0.1
- 弹性网卡：
- MAC地址：fa:16:3e:6d:c5:d5
- 私有IP地址：192.168.0.16
- 所属子网的掩码：24（255.255.255.0）
- 所属子网的网关：192.168.0.1
本示例中辅助弹性网卡所属的弹性网卡为ECS的主网卡，如果您需要为ECS的扩展网卡配置辅助弹性网卡，则操作类似。
- 登录iMetal服务器。
登录方式请参见iMetal服务器登录方式概述。
- 在桌面的搜索区域输入“Windows PowerShell”，搜索并打开iMetal服务器的Windows PowerShell命令行界面。

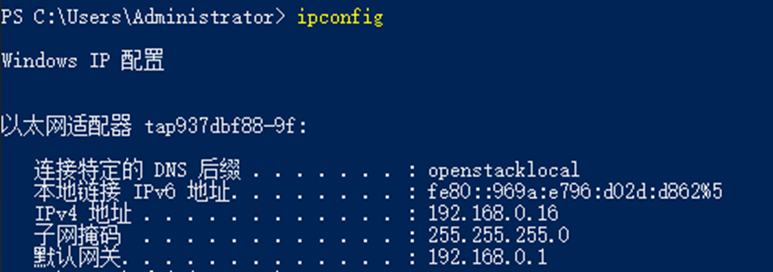

- 在Windows PowerShell命令行界面，执行以下命令，查询弹性网卡的以太网适配器信息。
回显类似如下信息，查询并记录弹性网卡的以太网适配器信息，本示例中为tap937dbf88-9f。
- 执行以下步骤，使用在OS内组bond的方法配置自定义VLAN网络。
- 执行以下命令，创建自定义VLAN网络的bond组。
New-NetLbfoTeam -Name bond组名称 -TeamMembers "弹性网卡的以太网适配器信息" -TeamingMode SwitchIndependent -LoadBalancingAlgorithm IPAddresses -Confirm:$false
其中，
- bond组名称：自定义VLAN网络的bond组成名，本示例为Team1。
- 弹性网卡的以太网适配器信息：3中查询到的信息，本示例为tap937dbf88-9f。
命令示例：

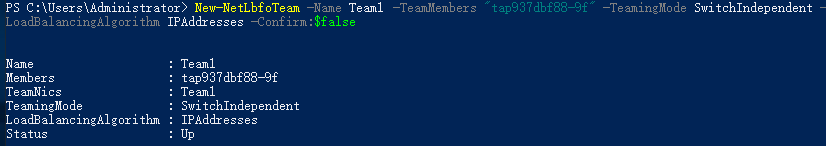

New-NetLbfoTeam -Name Team1 -TeamMembers "tap937dbf88-9f" -TeamingMode SwitchIndependent -LoadBalancingAlgorithm IPAddresses -Confirm:$false
回显类似如下信息：

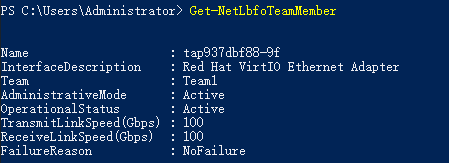

- 执行以下命令，查询创建成功的bond组。
回显类似如下信息：
Get-NetAdapter
回显类似如下信息：
- 执行以下命令，创建自定义VLAN网络的bond组。

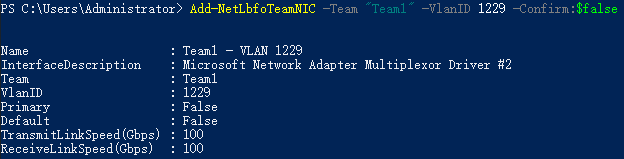

- 执行以下步骤，配置自定义VLAN网络。
- 执行以下步骤，配置弹性网卡的网络。

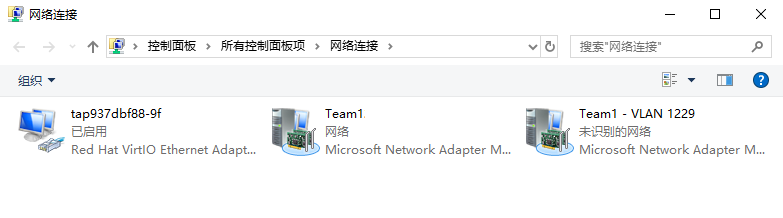

- 在网络连接页面，双击Team1。

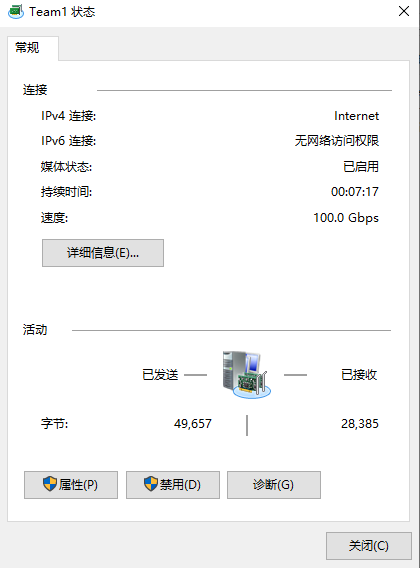

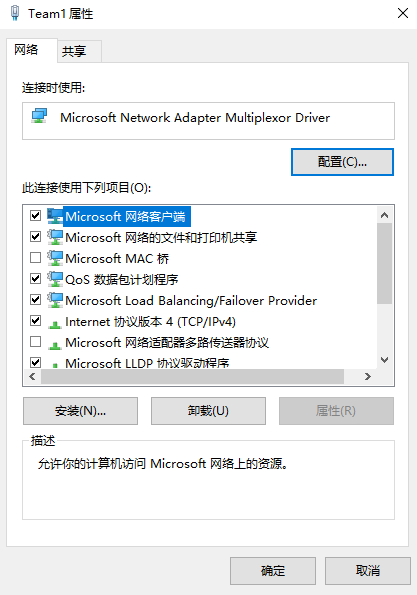

- 在Team1状态页面，单击“属性”。

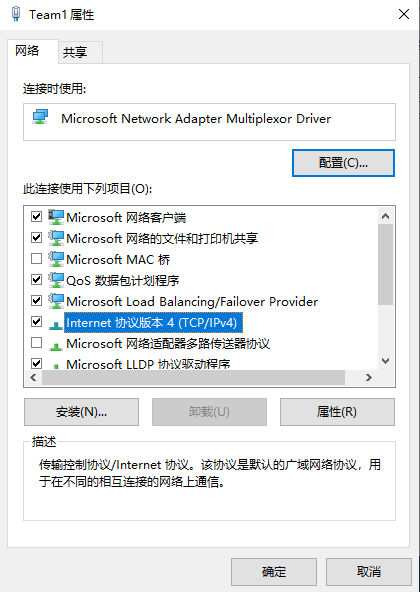

- 在Team1属性页面，单击“配置(C)...”。

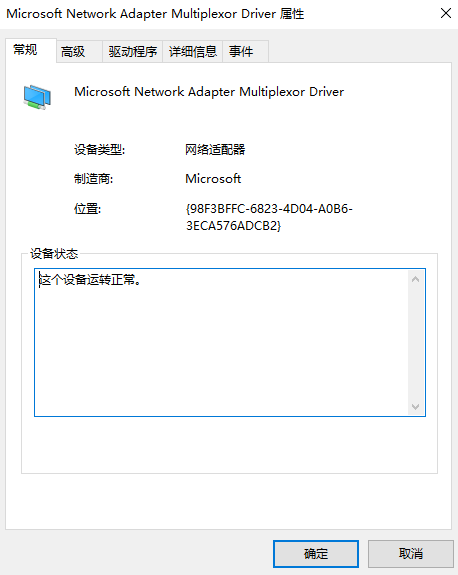

进入Microsoft Network Adapter Multiplexor Driver属性页面。

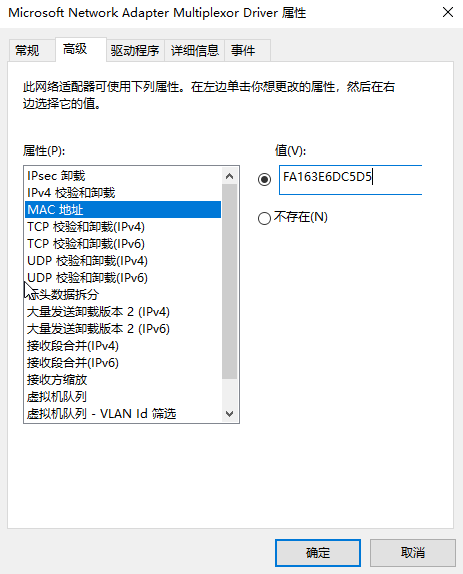

- 在Microsoft Network Adapter Multiplexor Driver属性页面，选择“高级”页签，在MAC 地址对应的输入框中，输入弹性网卡的MAC地址并单击“确定”。
输入MAC地址时，需要去掉连接符号“:”。本示例中查询到的弹性网卡MAC地址为fa:16:3e:6d:c5:d5，此处输入FA163E6DC5D5。
- 在Team1属性页面，双击“Internet 协议版本 4（TCP/IPv4）”。

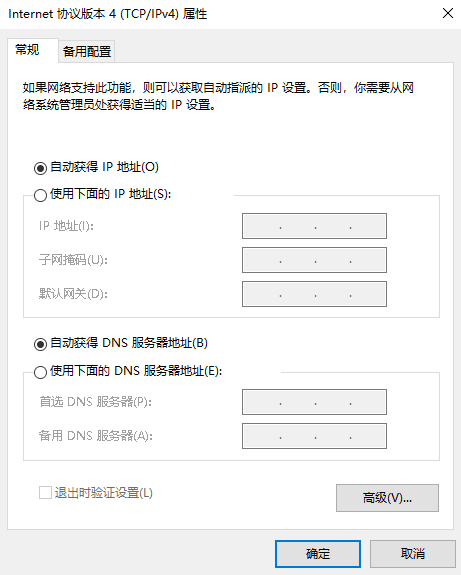

打开Internet 协议版本 4（TCP/IPv4）属性页面。

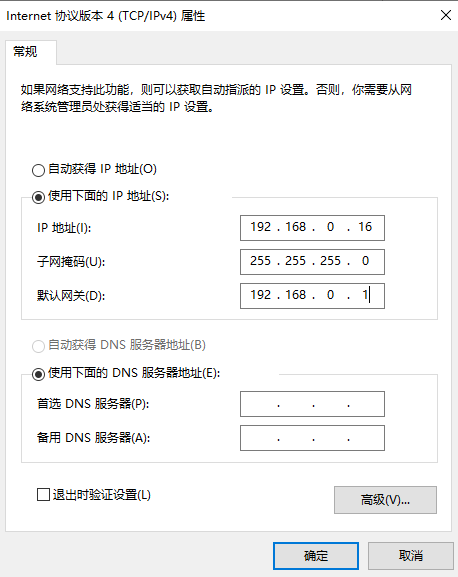

- 在Internet 协议版本 4（TCP/IPv4）属性页面，配置弹性网卡的网络信息，并单击“确定”。
- 选择“使用下面的IP地址(S)”
- IP地址(I)：输入弹性网卡的私有IP地址，本示例为192.168.0.16。
- 子网掩码(U)：输入弹性网卡所属子网的掩码，本示例为255.255.255.0。
- 默认网关(D)：输入弹性网卡所属子网的网关，本示例为192.168.0.1。
- 在Team1属性页面，单击“确定”，保存修改。
- 在Team1状态页面，单击“详细信息(E)...”。

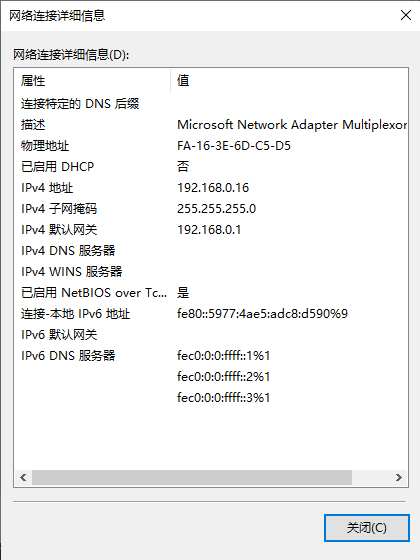

进入网络连接详细信息页面，确认以下信息配置是否正确。
- 物理地址：弹性网卡的MAC地址。
- IPv4 地址：弹性网卡的私有IP地址。
- IPv4 子网掩码：弹性网卡所属子网的掩码。
- IPv4 默认网关：弹性网卡所属子网的网关。
- 检查无误后，关闭弹窗。
- 在网络连接页面，双击Team1。
- 执行以下步骤，配置辅助弹性网卡的网络信息。
- 在网络连接页面，双击Team1 - VLAN 1229。

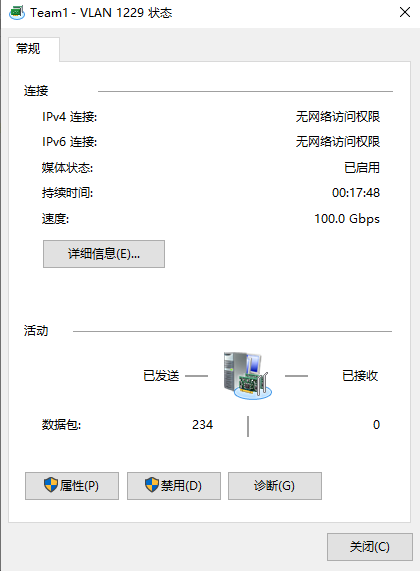

- 在Team1 - VLAN 1229状态页面，单击“属性”。

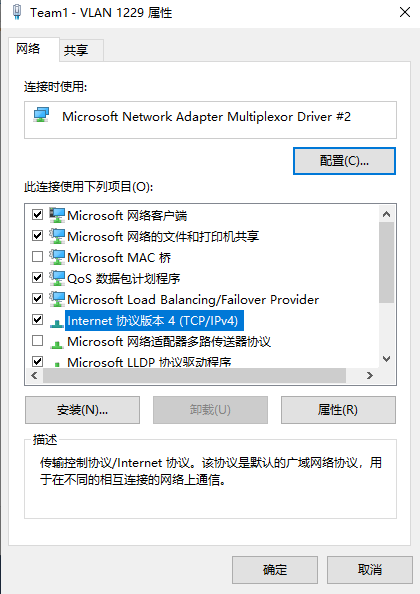

- 在Team1 - VLAN 1229属性页面，单击“配置(C)...”。

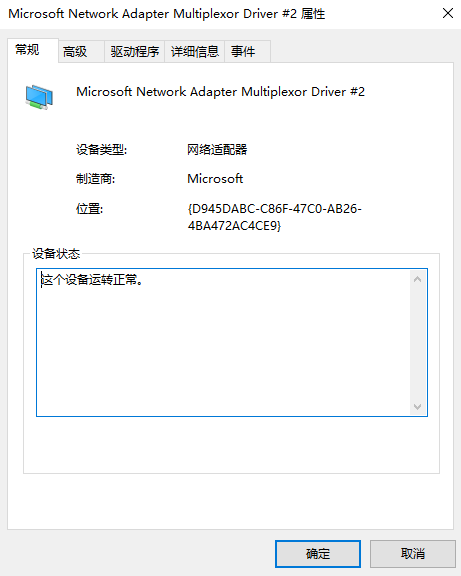

进入Microsoft Network Adapter Multiplexor Driver #2属性页面。

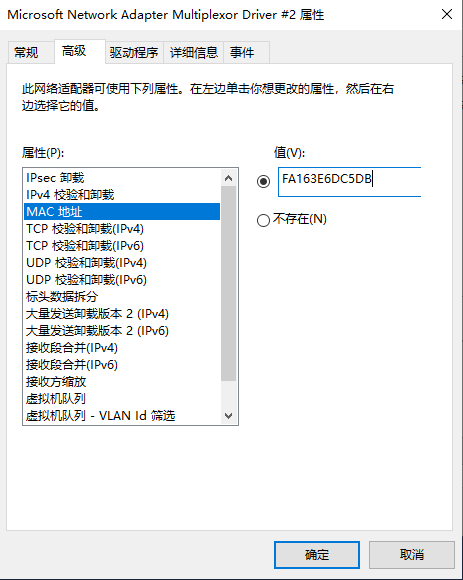

- 在Microsoft Network Adapter Multiplexor Driver #2属性页面，选择“高级”页签，在MAC 地址对应的输入框中，输入弹性网卡的MAC地址并单击“确定”。
输入MAC地址时，需要去掉连接符号“:”，本示例中查询到的辅助弹性网卡MAC地址为fa:16:3e:6d:c5:db，此处输入FA163E6DC5DB。
- 在Team1 - VLAN 1229属性页面，双击“Internet 协议版本 4（TCP/IPv4）”。

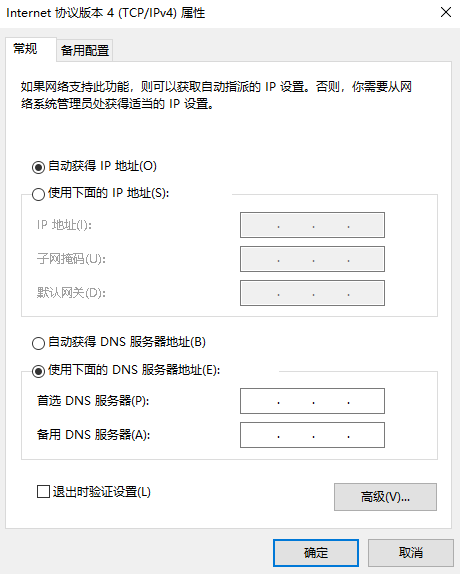

打开Internet 协议版本 4（TCP/IPv4）属性页面。

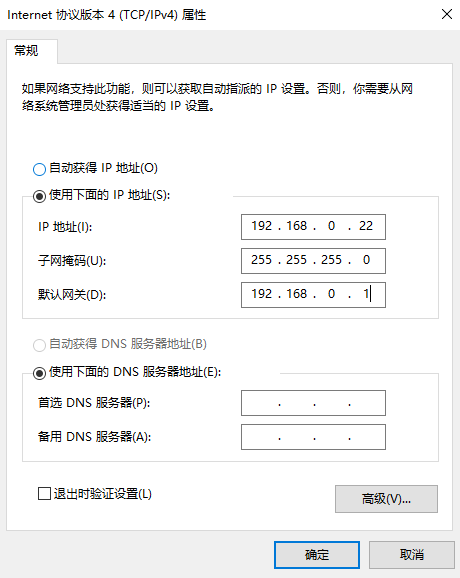

- 在Internet 协议版本 4（TCP/IPv4）属性页面，配置辅助弹性网卡的网络信息，并单击“确定”。
- 选择“使用下面的IP地址(S)”
- IP地址(I)：输入辅助弹性网卡的私有IP地址，本示例为192.168.0.22。
- 子网掩码(U)：输入辅助弹性网卡所属子网的掩码，本示例为255.255.255.0。
- 默认网关(D)：输入辅助弹性网卡所属子网的网关，本示例为192.168.0.1。

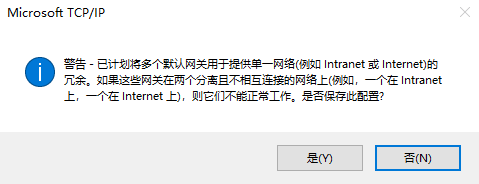

如果弹出以下警告弹窗，单击“是”，关闭弹窗即可。
- 在Team1 - VLAN 1229属性页面，单击“确定”，保存修改。
- 在Team1 - VLAN 1229状态页面，单击“详细信息(E)...”。

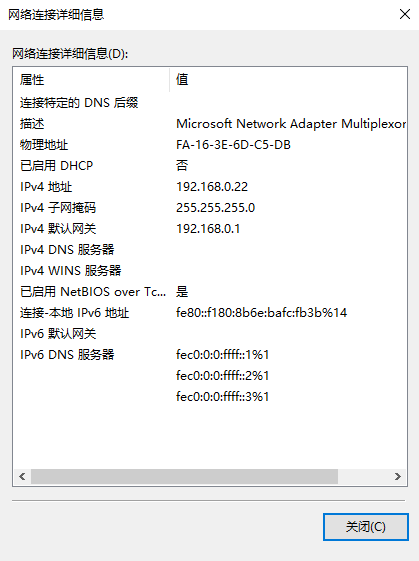

进入网络连接详细信息页面，确认以下信息配置是否正确。
- 物理地址：辅助弹性网卡的MAC地址。
- IPv4 地址：辅助弹性网卡的私有IP地址。
- IPv4 子网掩码：辅助弹性网卡所属子网的掩码。
- IPv4 默认网关：辅助弹性网卡所属子网的网关。
- 检查无误后，关闭弹窗。
- 在网络连接页面，双击Team1 - VLAN 1229。
- 在Windows PowerShell命令行界面，执行以下步骤，验证弹性网卡和辅助弹性网卡的通信功能是否正常。
- 执行以下命令，验证弹性网卡和测试iMetal服务器的网络通信情况。
Ping 测试iMetal服务器的私有IP地址 -S 弹性网卡的私有IP地址
建议测试iMetal服务器和弹性网卡所在的iMetal服务器位于同一个VPC中，此时两个iMetal服务器网络默认互通。
命令示例：

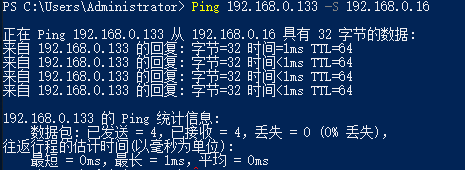

Ping 192.168.0.133 -S 192.168.0.16
回显类似如下信息，表示通信正常。
- 执行以下命令，验证辅助弹性网卡和测试iMetal服务器的网络通信情况。
Ping 测试iMetal服务器的私有IP地址 -S 辅助弹性网卡的私有IP地址
建议测试iMetal服务器和辅助弹性网卡所在的iMetal服务器位于同一个VPC中，此时两个iMetal服务器网络默认互通。
命令示例：

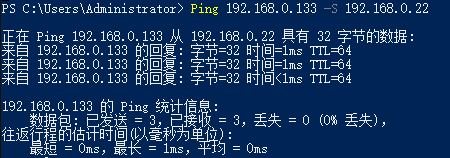

Ping 192.168.0.133 -S 192.168.0.22
回显类似如下信息，表示通信正常。
- 执行以下命令，验证弹性网卡和测试iMetal服务器的网络通信情况。
