配置负载均衡

前提条件

已创建应用和创建组件。

添加负载均衡配置

1. 登录CAE控制台。
2. 在左侧导航栏中选择“组件配置”。
3. 在“组件配置”页面上方的下拉框中选择需要操作的组件。

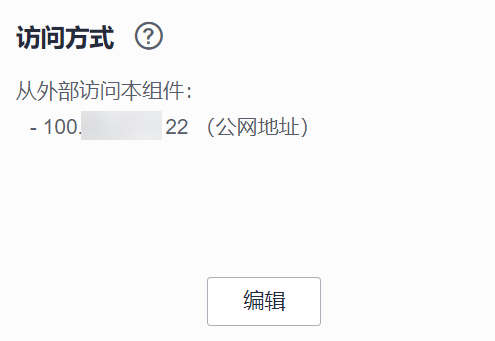

4. 单击“访问方式”模块中的“编辑”。
5. “从环境外部访问本组件”页面，选择“负载均衡配置”，并单击“添加负载均衡配置”。
6. 在“新增负载均衡配置”页面，参考表1进行参数配置。

   表1 负载均衡外网访问配置

   参数	参数说明
   负载均衡器	支持“独享型”和“内置负载均衡器”。 选择“内置负载均衡器”，只支持基于EIP公网访问。 选择“独享型”时，在下拉框中选择对应负载均衡器。 说明： 如需选择“独享型”负载均衡器，请先添加VPC访问CAE环境配置。 只支持选择环境所属VPC下的负载均衡实例。 可通过将负载均衡器配置弹性公网IP实现外网访问CAE组件。 如果没有可选的负载均衡器，可单击“创建负载均衡器”，跳转至ELB控制台进行创建，具体操作请参考创建独享型负载均衡器。
   健康检查	此处健康检查是设置负载均衡的健康检查配置。 不启动：关闭负载均衡健康检查。 启动：启动负载均衡健康检查。默认为“启动”。 协议 健康检查请求的协议类型。 支持TCP和HTTP协议。默认值为TCP。 说明： 不支持直接切换协议，如需切换，请更新为不启用后再选择其他协议。 检查路径 当健康检查的“协议”选择“HTTP”时，需要配置。 指定健康检查的URL地址。检查路径必须以/开头，长度范围为1-80个字符。 支持使用英文字母、数字和字符‘-’、‘/’、‘.’、‘%’、‘?’、‘&’、‘_’。 检查周期（秒） 发送健康检查请求的时间间隔。 取值范围[1-50]。默认值5秒。 超时时间（秒） 每次健康检查响应的最大超时时间。 取值范围[1-50]。默认值10秒。 最大重试次数 健康检查最大的重试次数。 取值范围[1-10]。默认值3次。
   访问控制	主要用来控制访问组件的IP地址，您可以创建访问控制策略，允许/禁止某个IP地址对组件进行访问。支持IP和IP网段。 允许所有IP访问。 白名单。 只允许白名单中放通的IP访问组件。 黑名单。 禁止黑名单中的IP访问组件。
   端口配置	协议：支持TCP、UDP协议。 监听端口：组件中程序的监听端口，一般从用户的程序代码中获取。 取值范围[1，65535]。 访问端口：组件提供给外部访问的端口，一般由用户自行设定，端口号唯一，避免冲突。 取值范围[1，65535]。

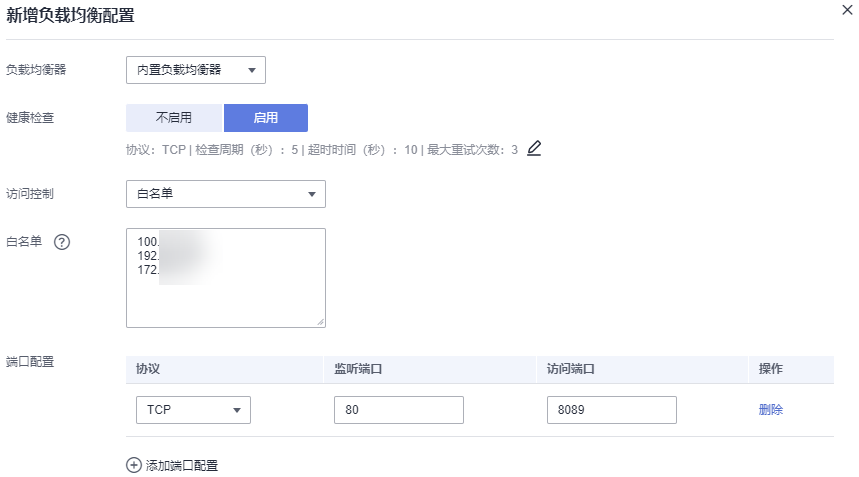

   图1 配置负载均衡参数

   图2 配置健康检查


7. 单击“确定”，完成负载均衡配置添加。
8. （可选）如需添加多条负载均衡配置，请重复执行5~7。
9. 单击“确定”，完成负载均衡配置。
10. 使配置生效。
    • 如已完成组件部署，单击页面上方“生效配置”。在右侧弹框中确认配置信息，并单击“确定”，使配置生效。
    • 如未完成组件部署，单击页面上方“配置并部署组件”，在右侧弹框中单击“确定”待部署执行完成后，配置生效。

    以Nginx组件为例，协议选择TCP，监听端口为80，访问端口为8089，则部署成功后。在左侧导航栏中选择“组件列表”，进入“组件列表”页面，单击Nginx组件“访问地址”列的公网访问地址，可查看Nginx静态WEB页面。

    如果您配置了访问控制白名单或黑名单，则只有在白名单内或在黑名单外的ip能够访问组件。

    图3 外网访问


    也可以通过域名访问，例如：http://test-test-7.com:8089。前提是已在系统设置中添加域名，并成功绑定。

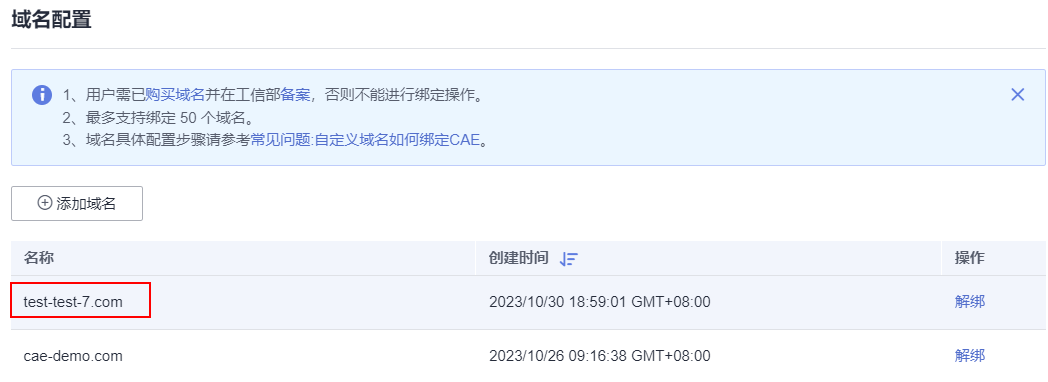

    图4 域名配置

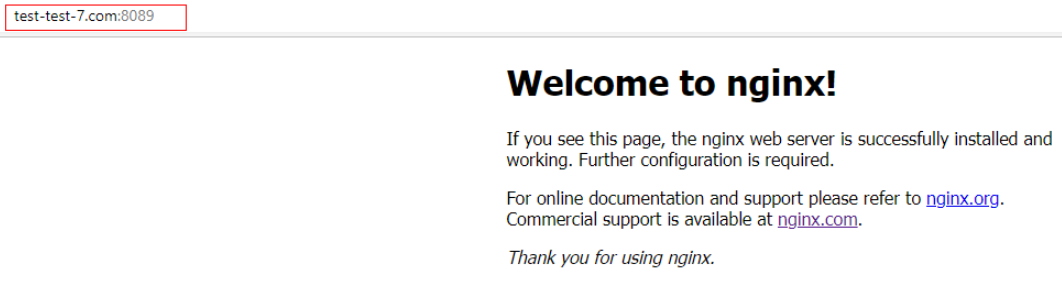

    图5 通过域名访问


修改负载均衡配置

1. 登录CAE控制台。
2. 在左侧导航栏中选择“组件配置”。
3. 在“组件配置”页面上方的下拉框中选择需要操作的组件。
4. 单击“访问方式”模块中的“编辑”。
5. “从环境外部访问本组件”页面，选择“负载均衡配置”。
6. 在负载均衡配置列表中选择待操作配置项，单击操作列“编辑”。

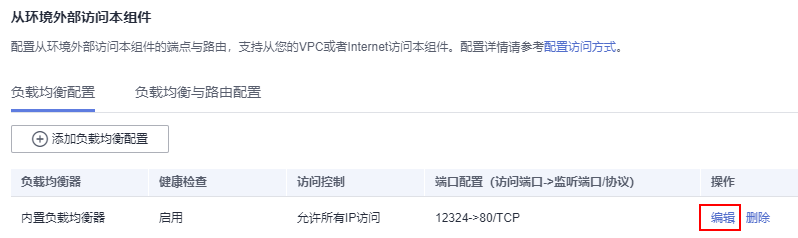

   图6 修改负载均衡配置


7. 参考表1更新参数配置。
8. 单击“确定”，完成负载均衡配置修改。
9. 单击“确定”，完成访问方式配置确认。
10. 使配置生效。
    • 如已完成组件部署，单击页面上方“生效配置”。在右侧弹框中确认配置信息，并单击“确定”，使配置生效。
    • 如未完成组件部署，单击页面上方“配置并部署组件”，在右侧弹框中单击“确定”待部署执行完成后，配置生效。

删除负载均衡配置

1. 登录CAE控制台。
2. 在左侧导航栏中选择“组件配置”。
3. 在“组件配置”页面上方的下拉框中选择需要操作的组件。
4. 单击“访问方式”模块中的“编辑”。
5. “从环境外部访问本组件”页面，选择“负载均衡配置”。
6. 在负载均衡配置列表中选择待操作配置项，单击操作列“删除”。
7. 在弹框中单击“是”，完成负载均衡配置删除。

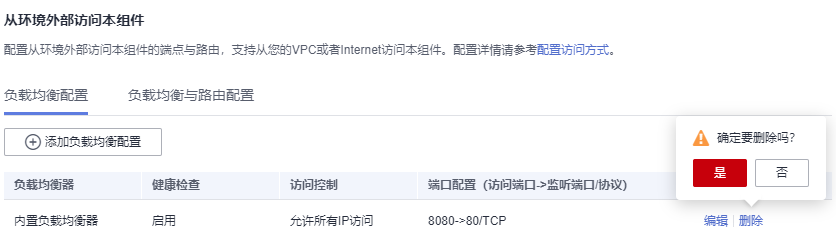

   图7 删除负载均衡配置


8. 单击“确定”，完成访问方式配置确认。
9. 使配置生效。
   • 如已完成组件部署，单击页面上方“生效配置”。在右侧弹框中确认配置信息，并单击“确定”，使配置生效。
   • 如未完成组件部署，单击页面上方“配置并部署组件”，在右侧弹框中单击“确定”待部署执行完成后，配置生效。
