可视化编辑器界面概述

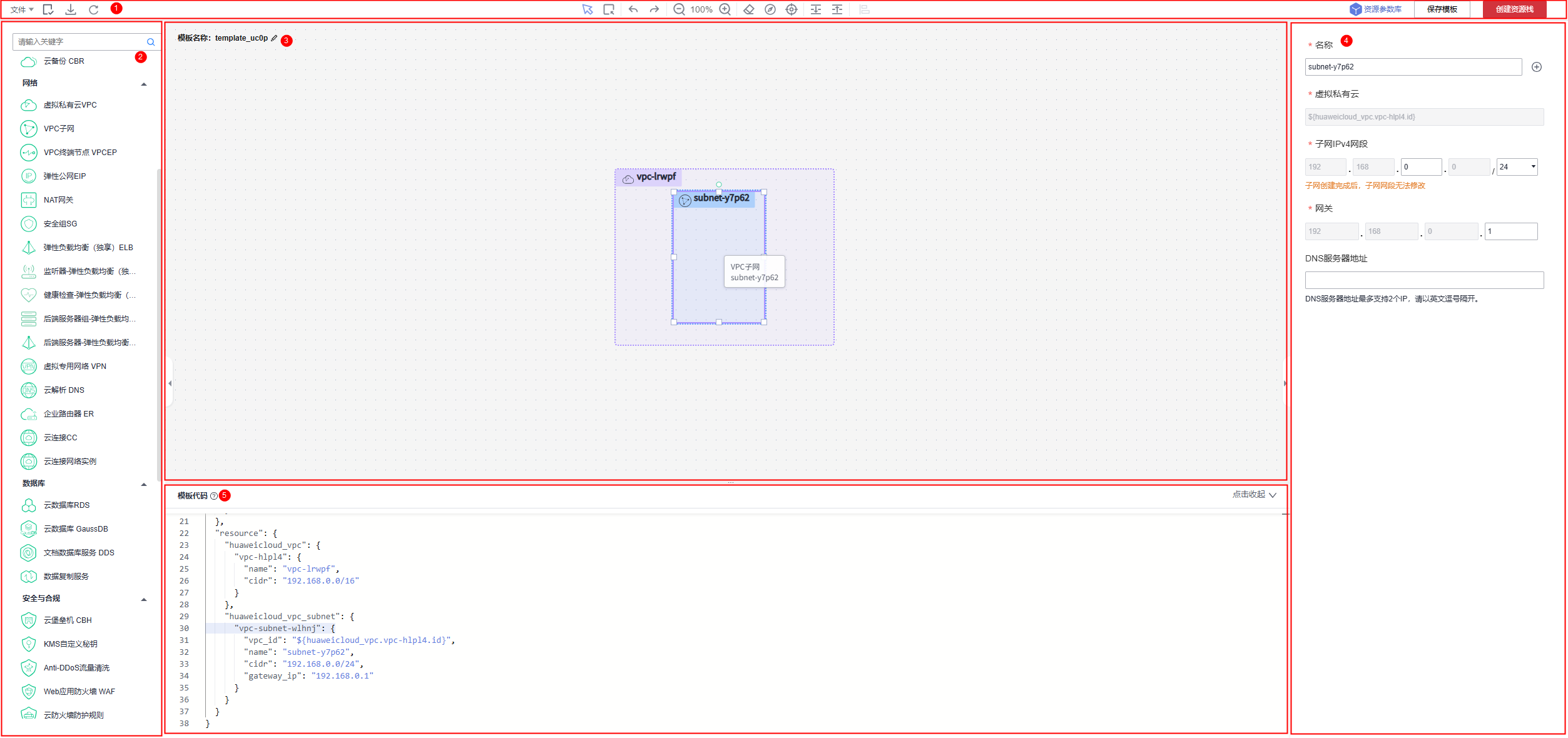

RFS可视编辑器UI由六个部分组成,分别是控制栏、资源栏、日志栏、设计台、模板栏和属性栏。可视化编辑器各部分详细功能说明如图1

图1 可视化编辑器界面

表1 可视化编辑器页面说明

编号(对应上图)

解释

1

控制栏,集中显示设计台的快捷控制操作。

2

资源栏,展示所有可被拖动设计的资源。各资源按照其所属的服务进行分类。

您可以把想要编排的资源拖动到设计台画布,并运用其生成的连接点进行逻辑关系的定义与关联。

3

设计台,用户设计模板的主要操作画布,用于连接资源之间的关系。

4

属性栏,释放一个拖动资源或选中一个拖动资源时,属性编辑面板会展示您所选中资源所包含的属性名、属性类型,便于您在模板栏进行属性编写或定义时做参照。

5

模板栏,设计过程中动态生成相应的模板,阐明其资源之间的关系,支持模板修改和属性定义。

6

日志栏,展示用户在操作或设计模板过程中所触发的错误信息、提示信息等。

例如,完成模板涉及做语法校验时,展示不合规参数信息。
