裸金属服务器目前支持以下网络类型:

  • 虚拟私有云(VPC)
  • 高速网络与增强高速网络
  • IB网络
  • 自定义VLAN网络
表1 裸金属网络类型与实例映射关系

维度

子项

V4实例

V5实例

V6实例

鲲鹏实例

VPC

特性

支持

支持

支持

支持

典型带宽

10GE

10GE

40GE

40GE

网卡数

2

2

32

32

高速网络

特性

支持

支持

不支持

不支持

典型带宽

VPC共用物理带宽

VPC共用物理带宽

NA

NA

增强高速网络

特性

支持

支持

不支持

不支持

典型带宽

10GE

10GE

NA

NA

IB网络

特定实例支持

特定实例支持

特定实例支持

特定实例支持

特定实例支持

典型带宽

100GE

100GE

100GE

100GE

自定义网络

-

依赖增强高速网络;依赖于专属网关设备。

依赖增强高速网络;依赖于专属网关设备。

不支持

不支持

裸金属服务有五种网络类型,分别是虚拟私有云、高速网络、增强高速网络、自定义VLAN网络和IB网络,不同网络之间相互隔离不互通。

V4/V5实例:

VPC网络接口和高速网络接口是基于系统维护VLAN网卡组建bond后创建的VLAN子接口。自定义VLAN网络网卡和IB网络网卡由用户进行管理配置。

V6/鲲鹏实例:

基于擎天架构,网络性能大幅提升,VPC网卡组bond提供高可靠性。

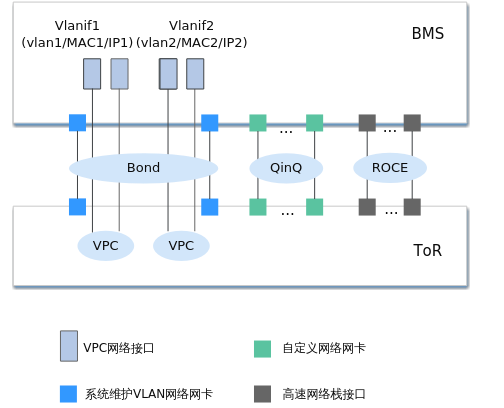

图1 裸金属服务网络
  • 图中的ToR表示服务器机柜的布线方式,接入交换机放在机架顶部,服务器放在下方。HB表示高速网络。QinQ表示802.1Q隧道。
  • VPC网络接口和HB高速网络接口由系统生成,租户不可修改。这两个网络接口属于同一个网卡Bond。
  • 弹性云服务器和裸金属服务器之间可以通过虚拟私有云通信,也可以通过IB网络通信(如果存在)。
  • 只有虚拟私有云支持安全组、弹性公网IP和弹性负载均衡能力。
  • 对于高速网络和自定义VLAN网络,同一网络中的裸金属服务器实例之间仅提供L2连接。

虚拟私有云

虚拟私有云(Virtual Private Cloud,VPC),为裸金属服务器构建隔离的、用户自主配置和管理的虚拟网络环境,提升用户云中资源的安全性,简化用户的网络部署。您可以在VPC中定义安全组、VPN、IP地址段、带宽等网络特性。用户可以通过VPC方便地管理、配置内部网络,进行安全、快捷的网络变更。同时,用户可以自定义安全组内与组间的访问规则,加强裸金属服务器的安全保护。

更多信息,请参见《虚拟私有云产品介绍》。

高速网络

裸金属服务器的内部网络,为同一可用区内的裸金属服务器之间提供高带宽的网络。如果您需要部署高吞吐量或要求低时延的服务,可以创建高速网络。目前,裸金属服务支持的高速网络带宽的最大值为10Gbps。

增强高速网络基于上一代高速网络进行了软硬件的优化升级,为租户提供更强大的网络功能。

相比上一代高速网络,增强高速网络具有如下优势:

  • 带宽提升至10GE及以上。
  • 租户自定义网络平面数量,最多支持4K个子网。

自定义VLAN网络

未被系统默认使用的以太网卡(10GE,在裸金属服务器规格中定义)可用于自定义VLAN网络,物理上采用QinQ技术实现用户的网络隔离,提供额外的物理平面和网络带宽,用户能够自由划分所需的VLAN子网来分隔流量。自定义VLAN网络的网卡是成对出现的,用户可以通过配置bond实现高可用。自定义VLAN网络当前不支持跨AZ互通。

QinQ:一种基于802.1Q封装的二层隧道协议,它将用户私网VLAN TAG封装在公网VLAN TAG中,报文带着两层TAG穿越服务商的骨干网络,从而为用户提供二层VPN隧道。

IB网络

IB网络因其低延迟、高带宽的网络特性被用于很多高性能计算(High Performance Computing,HPC)项目,IB网络采用了100G Mellanox IB网卡,通过专用IB交换机和控制器软件UFM实现网络通信和管理。IB网络通过Partition Key实现网络隔离,不同租户的IB网络可通过不同的Partition Key来隔离,类似于以太网的vlan。

图2 IB网络隔离方式

UFM(Unified Fabric Manager)是IB网络上IB交换机控制器,基于OpenSM软件,提供北向服务接口。UFM采用主备部署方式。
