集群网络模型选择及各模型区别

自研高性能商业版容器网络插件，支持容器隧道网络、VPC网络网络模型：

集群创建成功后，网络模型不可更改，请谨慎选择。

  • 容器隧道网络（Overlay）：基于底层VPC网络构建了独立的VXLAN隧道化容器网络，适用于一般场景。VXLAN是将以太网报文封装成UDP报文进行隧道传输。容器网络是承载于VPC网络之上的Overlay网络平面，具有付出少量隧道封装性能损耗，即可获得通用性强、互通性强、高级特性支持全面（例如Network Policy网络隔离）的优势，可以满足大多数应用需求。

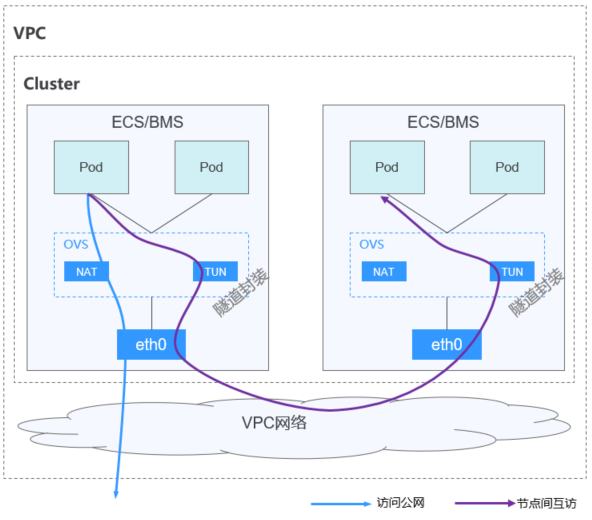

    图1 容器隧道网络
  • VPC网络：采用VPC路由方式与底层网络深度整合，适用于高性能场景，节点数量受限于虚拟私有云VPC的路由配额。每个节点将会被分配固定大小的IP地址段。VPC网络由于没有隧道封装的消耗，容器网络性能相对于容器隧道网络有一定优势。VPC网络集群由于VPC路由中配置有容器网段与节点IP的路由，可以支持集群外直接访问容器实例等特殊场景。

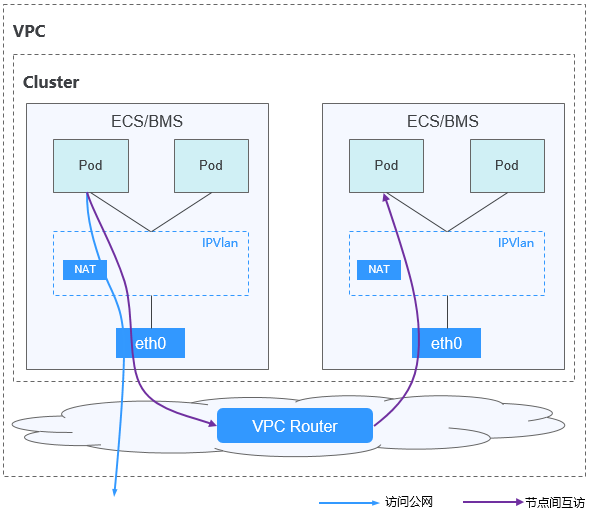

    图2 VPC网络

网络模型对比如下：

表1 网络模型对比

对比维度

容器隧道网络

VPC网络

适用场景
  • 对性能要求不高：由于需要额外的VXLAN隧道封装，相对于另外两种容器网络模式，性能存在一定的损耗（约5%-15%）。所以容器隧道网络适用于对性能要求不是特别高的业务场景，比如：Web应用、访问量不大的数据中台、后台服务等。
  • 大规模组网：相比VPC路由网络受限于VPC路由条目配额的限制，容器隧道网络没有网络基础设施的任何限制；同时容器隧道网络把广播域控制到了节点级别，容器隧道网络最大可支持2000节点规模。
  • 性能要求较高：由于没有额外的隧道封装，相比于容器隧道网络模式，VPC网络模型集群的容器网络性能接近于VPC网络性能，所以适用于对性能要求较高的业务场景，比如：AI计算、大数据计算等。
  • 中小规模组网：由于VPC路由网络受限于VPC路由表条目配额的限制，建议集群规模为1000节点及以下。

核心技术

OVS

IPVlan，VPC路由

适用集群

CCE Standard集群

CCE Standard集群

容器网络隔离

Pod支持Kubernetes原生NetworkPolicy

否

ELB对接Pod

ELB对接Pod需要通过节点NodePort转发

ELB对接Pod需要通过节点NodePort转发

容器IP地址管理
  • 需设置单独的容器网段
  • 按节点划分容器地址段，动态分配（地址段分配后可动态增加）
  • 需设置单独的容器网段
  • 按节点划分容器地址段，静态分配（节点创建完成后，地址段分配即固定，不可更改）

网络性能

基于VxLAN隧道封装，有一定性能损耗。

无隧道封装，跨节点通过VPC路由器转发，性能较好，可媲美主机网络，但存在NAT转换损耗。

组网规模

最大可支持2000节点

受限于VPC路由表能力，适合中小规模组网，建议规模为1000节点及以下。

VPC网络模式下，集群每添加一个节点，会在VPC的路由表中添加一条路由，因此集群本身规模受VPC路由表上限限制，创建前请提前评估集群规模。
  1. VPC路由网络集群实际支持规模受限于VPC的路由表路由条目配额，创建前请提前评估集群规模。
  2. VPC路由网络默认支持容器与同一VPC的虚拟机直接互访，与其他VPC的主机在配置对等连接策略后可以支持直接互访。此外，云专线/VPN等混合组网场景在合理规划后可以支持对端直接与容器互访。
