节点访问(NodePort)

操作场景

节点访问 ( NodePort )是指在每个节点的IP上开放一个静态端口,通过静态端口对外暴露服务。创建NodePort服务时,Kubernetes会自动创建一个集群内部IP地址(ClusterIP),集群外部的客户端通过访问 <NodeIP>:<NodePort>,流量会通过NodePort服务对应的ClusterIP转发到对应的Pod。

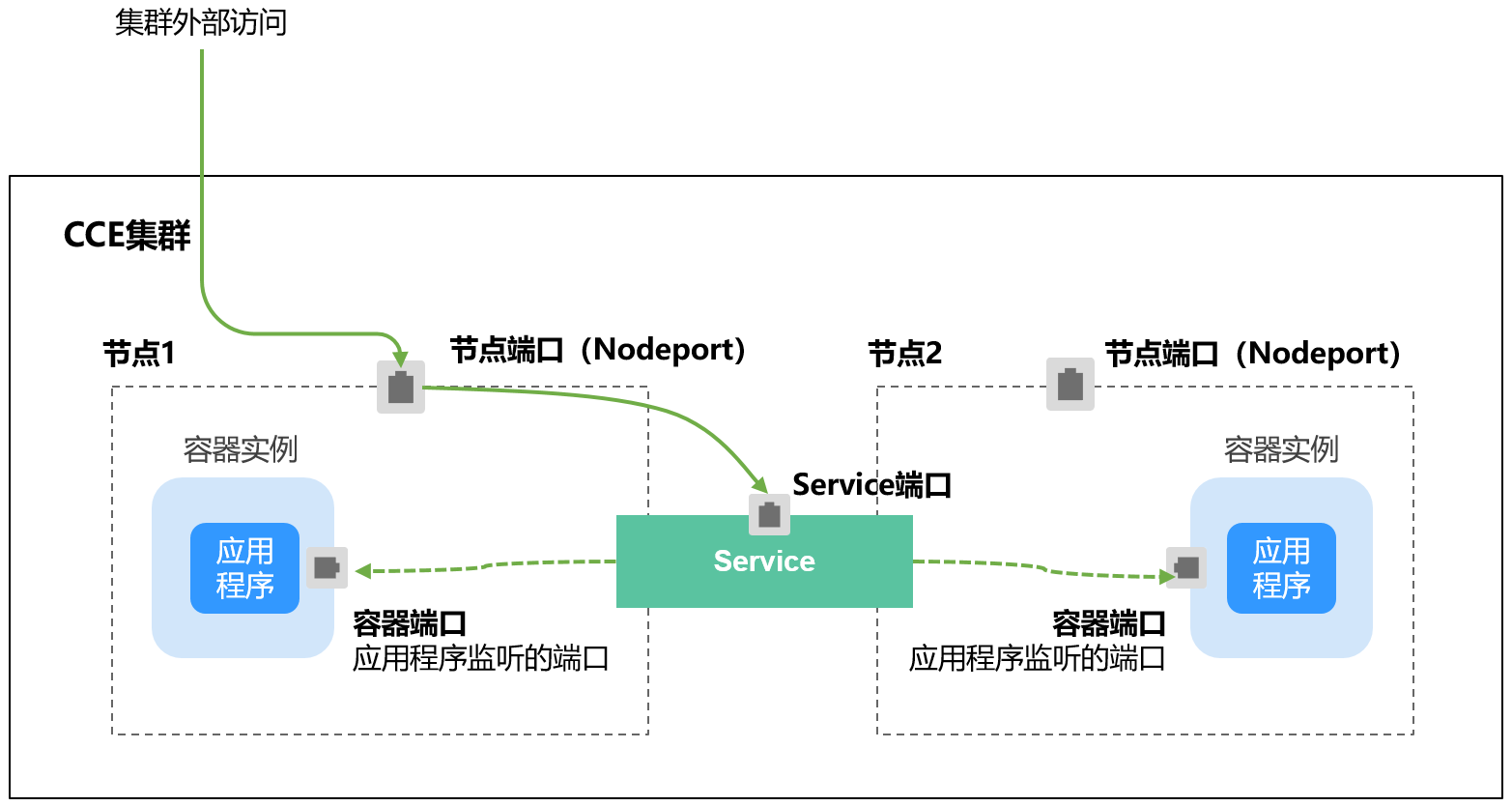

图1 NodePort访问

约束与限制

  • “节点访问 ( NodePort )”默认为VPC内网访问,如果需要使用弹性IP通过公网访问该服务,请提前在集群的节点上绑定弹性IP。
  • 创建Service后,如果服务亲和从集群级别切换为节点级别,连接跟踪表将不会被清理,建议用户创建Service后不要修改服务亲和属性,如需修改请重新创建Service。
  • VPC网络模式下,当某容器A通过NodePort类型服务发布时,且服务亲和设置为节点级别(即externalTrafficPolicy为local),部署在同节点的容器B将无法通过节点IP+NodePort访问容器A。
  • v1.21.7及以上的集群创建的NodePort类型服务时,节点上的NodePort端口默认不会用netstat显示:如果集群转发模式为iptables,可使用iptables -t nat -L查看端口;如果集群转发模式为IPVS,可使用ipvsadm -Ln查看端口。

创建NodePort类型Service

  1. 登录CCE控制台,单击集群名称进入集群。
  2. 在左侧导航栏中选择“服务”,在右上角单击“创建服务”
  3. 设置集群内访问参数。

    • Service名称:自定义服务名称,可与工作负载名称保持一致。
    • 访问类型:选择“节点访问”
    • 命名空间:工作负载所在命名空间。
    • 服务亲和:详情请参见服务亲和(externalTrafficPolicy)
      • 集群级别:集群下所有节点的IP+节点端口均可以访问到此服务关联的负载,服务访问会因路由跳转导致一定性能损失,且无法获取到客户端源IP。
      • 节点级别:只有通过负载所在节点的IP+节点端口才可以访问此服务关联的负载,服务访问没有因路由跳转导致的性能损失,且可以获取到客户端源IP。
    • 选择器:添加标签,Service根据标签选择Pod,填写后单击“确认添加”。也可以引用已有工作负载的标签,单击“引用负载标签”,在弹出的窗口中选择负载,然后单击“确定”
    • IPv6:默认不开启,开启后服务的集群内IP地址(ClusterIP)变为IPv6地址。该功能仅在1.15及以上版本的集群创建时开启了IPv6功能才会显示。
    • 端口配置:
      • 协议:请根据业务的协议类型选择。
      • 服务端口:Service使用的端口,端口范围为1-65535。
      • 容器端口:工作负载程序实际监听的端口,需用户确定。例如nginx默认使用80端口。
      • 节点端口:即NodePort,建议选择“自动生成”;也可以指定端口,默认范围为30000-32767。

  4. 单击“确定”,创建Service。

kubectl命令行创建

您可以通过kubectl命令行设置Service访问方式。本节以nginx为例,说明kubectl命令实现节点访问的方法。

  1. 请参见通过kubectl连接集群,使用kubectl连接集群。
  2. 创建并编辑nginx-deployment.yaml以及nginx-nodeport-svc.yaml文件。

    其中,nginx-deployment.yaml和nginx-nodeport-svc.yaml为自定义名称,您可以随意命名。

    vi nginx-deployment.yaml

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: nginx
    spec:
      replicas: 1
      selector:
        matchLabels:
          app: nginx
      template:
        metadata:
          labels:
            app: nginx
        spec:
          containers:
          - image: nginx:latest
            name: nginx
          imagePullSecrets:
          - name: default-secret

    vi nginx-nodeport-svc.yaml

    apiVersion: v1
    kind: Service
    metadata:
      labels:
        app: nginx
      name: nginx-nodeport
    spec:
      ports:
      - name: service
        nodePort: 30000     # 节点端口,取值范围为30000-32767
        port: 8080          # 访问Service的端口
        protocol: TCP       # 访问Service的协议,支持TCP和UDP
        targetPort: 80      # Service访问目标容器的端口,此端口与容器中运行的应用强相关,如本例中nginx镜像默认使用80端口
      selector:             # 标签选择器,Service通过标签选择Pod,将访问Service的流量转发给Pod,此处选择带有 app:nginx 标签的Pod
        app: nginx
      type: NodePort        # Service的类型,NodePort表示在通过节点端口访问

  3. 创建工作负载。

    kubectl create -f nginx-deployment.yaml

    回显如下,表示工作负载已创建完成。

    deployment "nginx" created

    kubectl get po

    回显如下,工作负载状态为Running,表示工作负载已处于运行状态。

    NAME                     READY     STATUS             RESTARTS   AGE
    nginx-2601814895-qhxqv   1/1       Running            0          9s

  4. 创建服务。

    kubectl create -f nginx-nodeport-svc.yaml

    回显如下,表示服务开始创建。

    service "nginx-nodeport" created

    kubectl get svc

    回显如下,表示服务已创建完成。

    # kubectl get svc
    NAME             TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)          AGE
    kubernetes       ClusterIP   10.247.0.1     <none>        443/TCP          4d8h
    nginx-nodeport   NodePort    10.247.30.40   <none>        8080:30000/TCP   18s

  5. 访问Service。

    默认情况下,NodePort类型Service可以通过任意节点IP:节点端口访问。

    在集群同VPC下或集群容器内都可以访问,如果给节点绑定公网IP,也可以使用公网IP访问。如下所示,在集群上创建一个容器,从容器中使用节点IP:节点端口访问。

    # kubectl get node -owide
    NAME           STATUS   ROLES    AGE    INTERNAL-IP    EXTERNAL-IP   OS-IMAGE                KERNEL-VERSION                CONTAINER-RUNTIME
    10.100.0.136   Ready    <none>   152m   10.100.0.136   <none>        CentOS Linux 7 (Core)   3.10.0-1160.25.1.el7.x86_64   docker://18.9.0
    10.100.0.5     Ready    <none>   152m   10.100.0.5     <none>        CentOS Linux 7 (Core)   3.10.0-1160.25.1.el7.x86_64   docker://18.9.0
    # kubectl run -i --tty --image nginx:alpine test --rm /bin/sh
    If you don't see a command prompt, try pressing enter.
    / # curl 10.100.0.136:30000
    <!DOCTYPE html>
    <html>
    <head>
    <title>Welcome to nginx!</title>
    <style>
        body {
            width: 35em;
            margin: 0 auto;
            font-family: Tahoma, Verdana, Arial, sans-serif;
        }
    </style>
    </head>
    <body>
    <h1>Welcome to nginx!</h1>
    <p>If you see this page, the nginx web server is successfully installed and
    working. Further configuration is required.</p>

    <p>For online documentation and support please refer to
    <a href="http://nginx.org/">nginx.org</a>.<br/>
    Commercial support is available at
    <a href="http://nginx.com/">nginx.com</a>.</p>

    <p><em>Thank you for using nginx.</em></p>
    </body>
    </html>
    / #
