查看DWS集群节点指标

节点监控页面展示了节点、内存、磁盘、磁盘I/O和网络I/O的实时消耗情况。

进入节点监控页面

  1. 登录DWS管理控制台
  2. “专属集群 > 集群列表页面,找到需要查看监控的集群。
  3. 在指定集群所在行的“操作”列,单击“监控面板”。系统将显示数据库监控页面。
  4. 在左侧导航栏选择“监控 > 节点监控”,进入节点监控页面。

概览

“概览”一栏页面您可以根据节点名浏览指定节点的关键资源情况,指标如表1 节点概览指标说明所示。

表1 节点概览指标说明

指标名称

指标说明

监控周期(原始指标)

节点名称

集群的节点名称。

180s

CPU使用率(%)

CPU上的任务占用的时间与总可用时间的比例。

60s

内存使用率(%)

已分配和使用的内存在总内存中的比例。

60s

平均磁盘使用率(%)

在单位时间内节点中磁盘进行读写操作的时间占总时间的比例。

30s

IP地址

节点IP地址。

180s

磁盘I/O(KB/s)

每秒磁盘进行读写操作的数据总量。

60s

TCP协议栈重传率(%)

在单位时间内TCP数据包需要重新发送的次数占总发送次数的比例。

60s

网络I/O(KB/s)

每秒通过网络传输的数据量。

60s

状态

节点的状态。

180s

监控

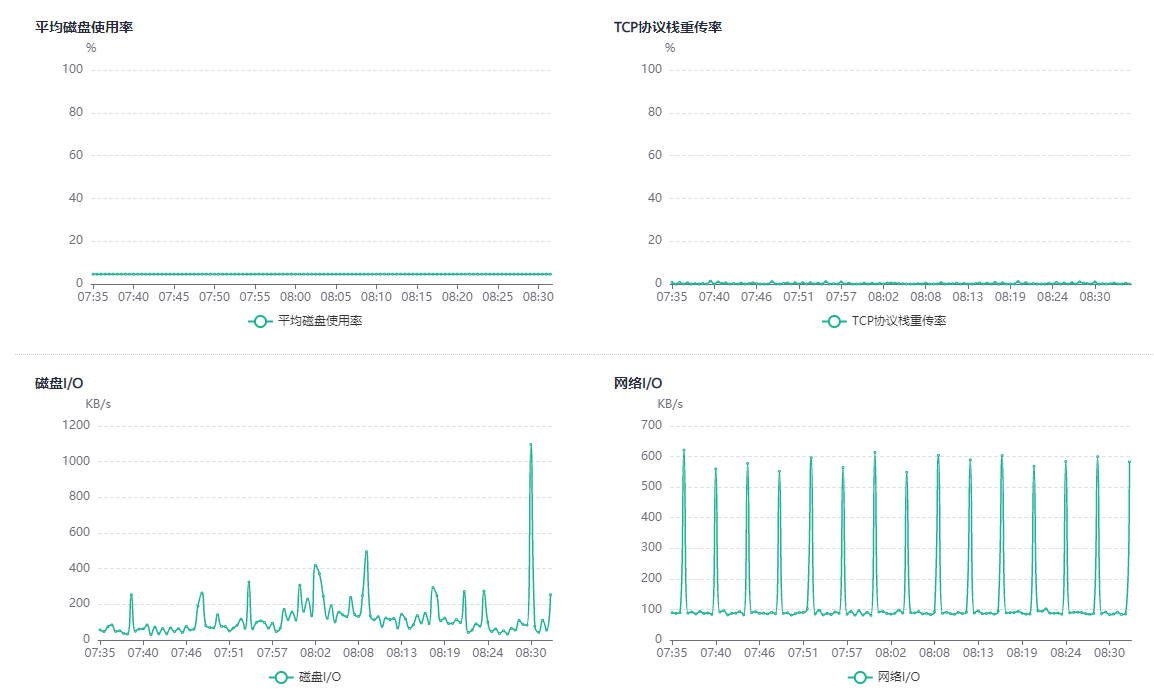

用户可单击指定节点名称所在行监控列的图标查看具体节点近1小时、近3小时、近12小时、近24小时、近7天或近15天概览性能指标拓扑图。

-

磁盘

“磁盘”一栏页面您可以根据节点和磁盘名浏览指定节点中磁盘的实时消耗使用情况,指标如表2 磁盘指标说明所示。

表2 磁盘指标说明

指标名称

指标说明

监控周期(原始指标)

节点名称

集群的节点名称。

180s

磁盘名称

磁盘名称。

30s

磁盘类型

包含以下磁盘类型:

  • 系统盘:安装操作系统和引导系统的磁盘。
  • 数据盘:用于存储用户数据和应用程序数据的磁盘。
  • 日志盘:专门用于存储系统日志和应用程序日志的磁盘。

30s

磁盘容量(GB)

磁盘可以存储的容量。

30s

磁盘使用率(%)

磁盘的使用率。

根据页面显示磁盘使用率已使用与可用数据相加不等于总计。这是因为缺省的每个分区都留了少量空间供系统管理员使用。即使遇到普通用户空间已满的情况,系统管理员仍能登录和留有解决问题所需的工作空间。

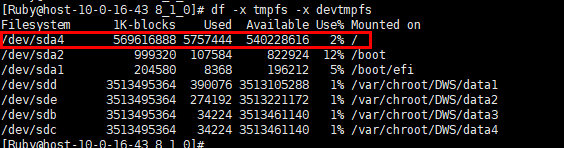

磁盘容量采集源自于linux的df命令,举例如下:

/dev/sda4: Used(5757444) + Available(540228616) != Total(569616888)

  • Filesystem:代表文件系统对应的设备文件的路径名(一般是硬盘上的分区)。
  • IK-blocks:分区包含的数据块(1024字节)的数目。
  • Used:磁盘已使用数据块数目。
  • Available:磁盘可用的数据块数目。
  • Use%:普通用户空间使用的百分比,即使空间使用率达到100%,分区仍然留有系统管理员使用的空间。
  • Mounted on:表示文件系统的挂载点。

30s

磁盘读速率(KB/s)

每秒从设备读取的数据量速率。

30s

磁盘写速率(KB/s)

每秒向设备写入的数据量速率。

30s

I/O等待时间-await(ms)

平均每次I/O请求的等待时间。

60s

I/O服务时间-svctm(ms)

平均每次I/O请求的处理时间。

60s

IOPS

每秒输入/输出操作次数。

60s

监控

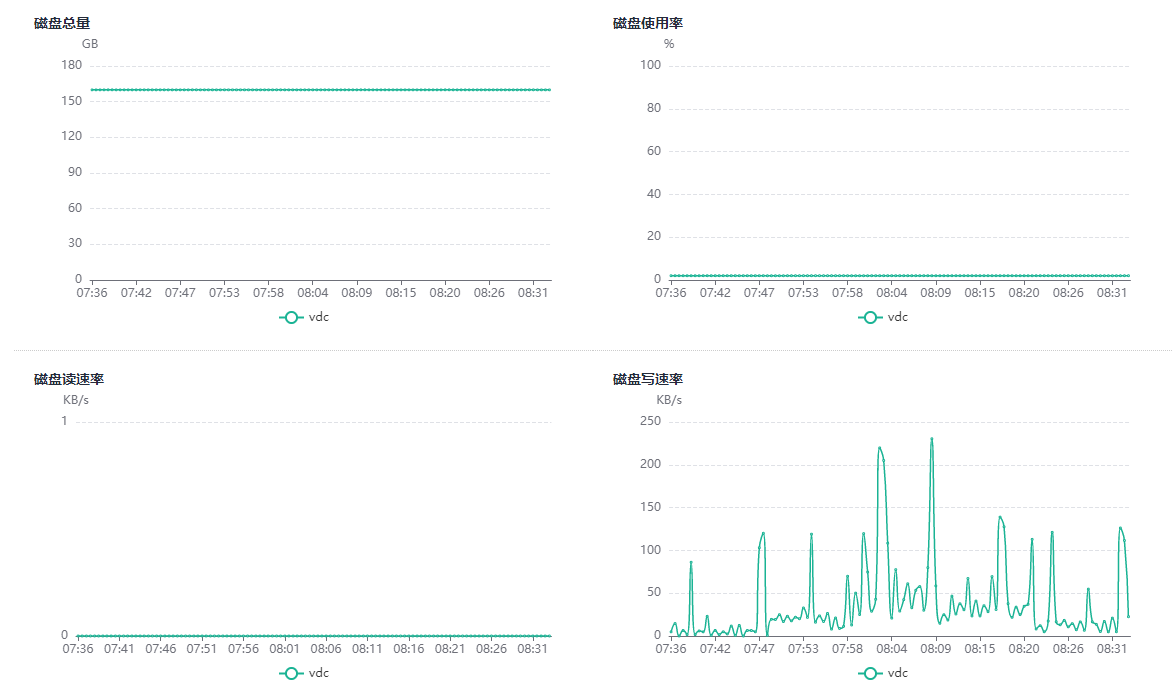

用户可单击指定节点名称所在行监控列的图标查看具体节点近1小时、近3小时、近12小时、近24小时、近7天或近15天磁盘性能指标拓扑图。

-

网络

“网络”一栏页面您可以根据节点和网卡名称浏览指定节点的网络资源实时消耗情况,指标如表3 网络指标说明所示。

表3 网络指标说明

指标名称

指标说明

监控周期(原始指标)

节点名称

集群的节点名称。

180s

网卡名称

网卡的名称。

60s

网卡状态

网卡状态(up/down)。

60s

网卡速度(Mbps)

网卡速度。

60s

接收包数

网卡接收数据的包数。

60s

发送包数

网卡发送数据的包数。

60s

接收丢包数

网卡接收时丢弃的数据包数。

60s

接收速率(KB/s)

网卡接收数据的速率。

60s

发送速率(KB/s)

网卡发送数据的速率。

60s

监控

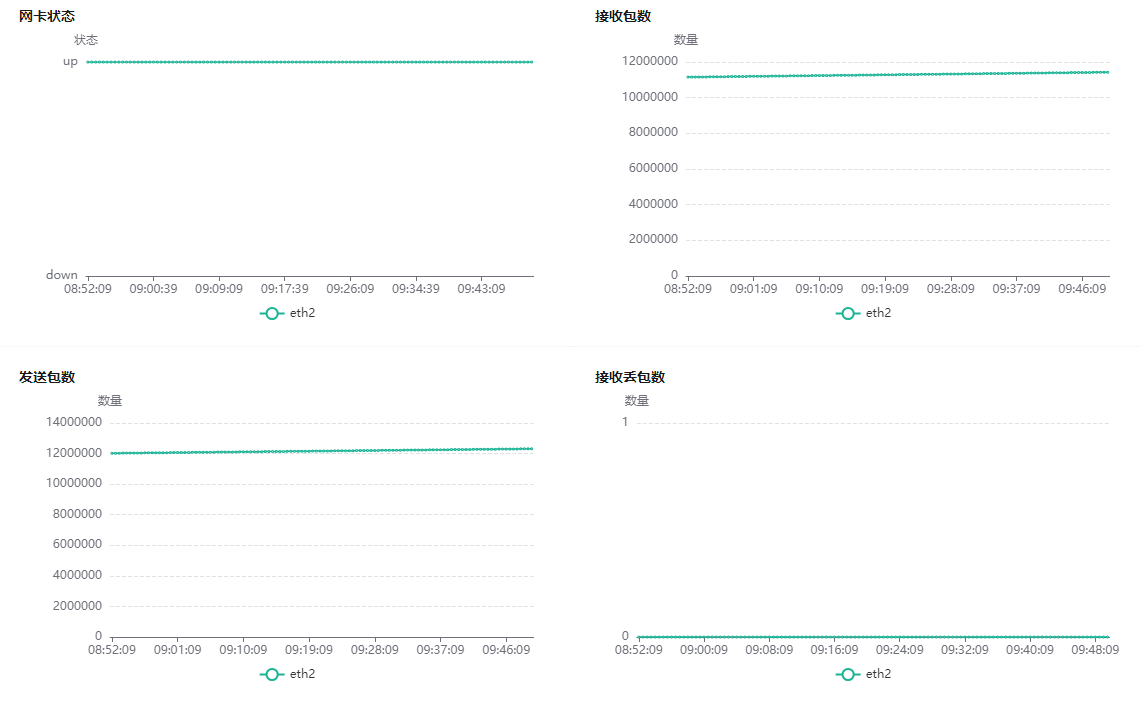

用户可单击指定节点名称所在行监控列的图标查看具体节点近1小时、近3小时、近12小时、近24小时、近7天或近15天网络性能指标拓扑图。

-
