登录HDFS WebUI界面查看组件状态

操作场景

用户可以通过登录HDFS WebUI界面查看Hadoop集群状态、节点信息、HDFS文件系统信息等内容。

约束与限制

admin用户默认不具备其他组件的管理权限,如果访问组件原生界面时出现因权限不足而打不开页面或内容显示不全时,可手动创建具备对应组件管理权限的用户进行登录。

前提条件

已创建具有HDFS管理操作权限的用户,详细可参考创建HDFS权限角色进行操作。

访问HDFS WebUI

  1. 使用具有HDFS管理操作权限的用户登录Manager页面。

    登录集群Manager具体操作,请参考访问MRS集群Manager

  2. 选择“集群 > 服务 > HDFS”。
  3. 在“基本信息”区域,单击“NameNode(xxx,主)”,进入HDFS WebUI页面。
  4. 在HDFS WebUI页面,在菜单栏单击对应页签查看相关信息。

    相关页面介绍请参见HDFS WebUI页面介绍

    图1 HDFS WebUI页面

HDFS WebUI页面介绍

  • Overview:在Overview页签,可以查看HDFS的基本信息。
    • Overview:Overview页签中的Overview模块展示Hadoop集群的概要信息。

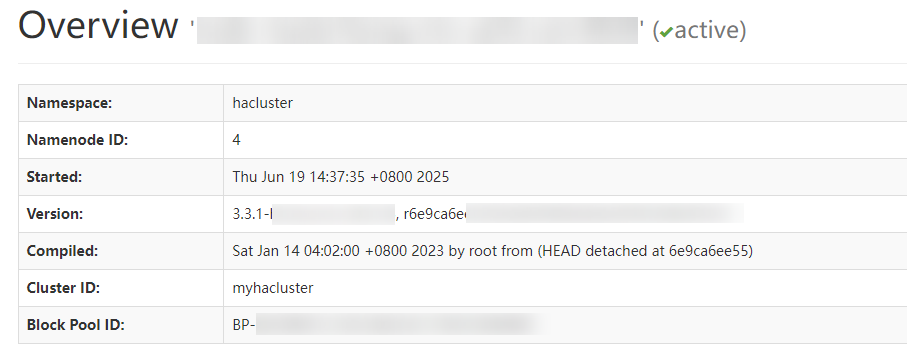

      图2 Hadoop集群的概要信息

      其中常见参数及其含义如下:

      表1 Overview参数介绍

      参数名称

      参数解释

      取值样例

      Namespace

      当前NameNode对应的NameService名称。

      hacluster

      Namenode ID

      标识当前NameNode的唯一ID,用于区分不同NameNode。

      4

      Started

      NameNode服务的启动时间。

      Thu Jun 19 14:37:35 +0800 2025

      Version

      Hadoop的版本号。

      3.3.1-xxx

      Compiled

      Hadoop代码的编译时间、编译用户和编译环境。

      Sat Jan 14 04:02:00 +0800 2023 by root from (HEAD detached at 6e9ca6ee55)

      Cluster ID

      HDFS集群的唯一标识符,用于区分不同的HDFS集群。

      myhacluster

      Block Pool ID

      HDFS Block Pool的唯一标识符。

      BP-xxx

    • Summary:展示HDFS内存使用信息。

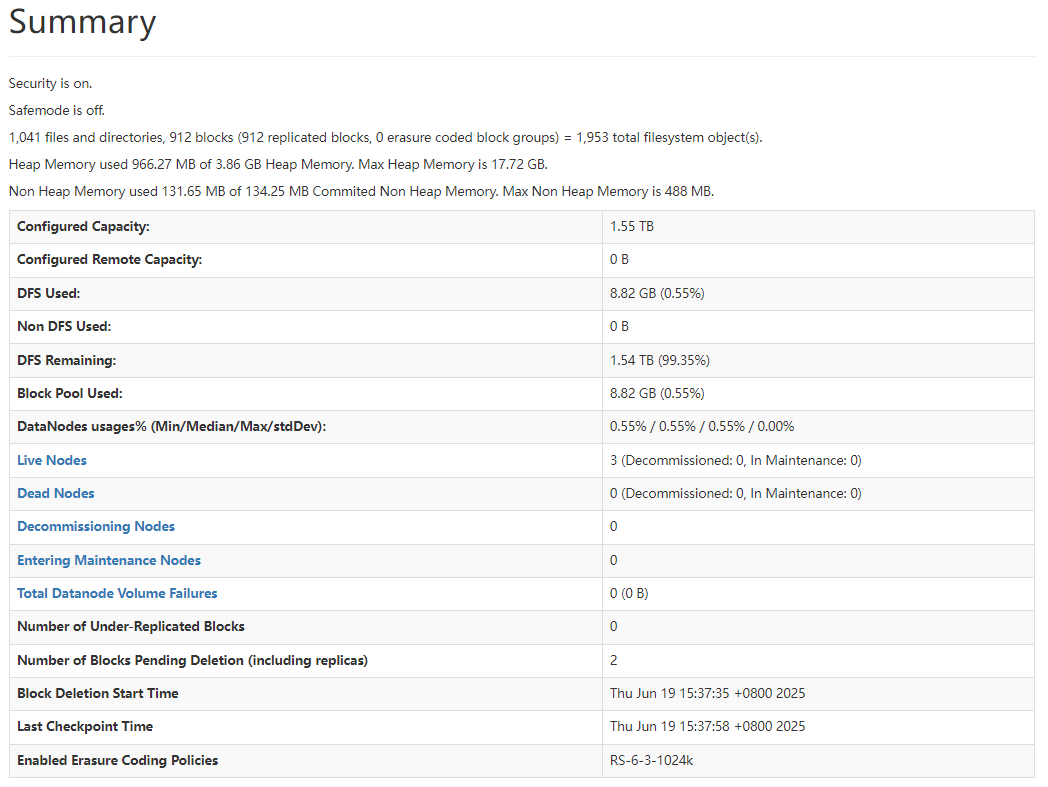

      图3 HDFS内存使用信息

      其中常见参数及其含义如下:

      表2 Summary参数介绍

      参数名称

      参数解释

      取值样例

      Security

      表示集群是否开启了Kerberos安全认证。

      Security is on.

      Safemode

      表示NameNode是否开启安全模式。

      Safemode is off.

      Configured Capacity

      表示集群总存储容量。

      1.55 TB

      Configured Remote Capacity

      远程存储容量配置。

      0 B

      DFS Used

      表示HDFS集群中已使用的存储空间总量。

      8.82 GB (0.55%)

      Non DFS Used

      表示HDFS集群中未被HDFS使用的存储空间。

      0 B

      DFS Remaining

      表示HDFS集群中剩余的可用存储空间。

      1.54 TB (99.35%)

      Block Pool Used

      Block Pool的使用空间及其百分比。

      1.54 TB (99.35%)

      DataNodes usages% (Min/Median/Max/stdDev)

      DataNode使用率的最小值、中位数、最大值、标准差。

      0.55% / 0.55% / 0.55% / 0.00%

    • NameNode Journal Status:展示NameNode日志的状态信息。

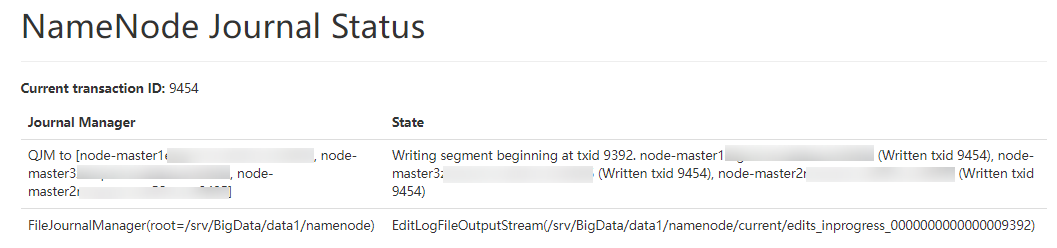

      图4 NameNode日志状态信息
    • NameNode Storage:展示NameNode存储路径、类型、状态等信息。
    • DFS Storage Types:展示HDFS存储类型信息。
  • Datanodes

    在Datanodes页签可以查看数据节点的信息和状态。

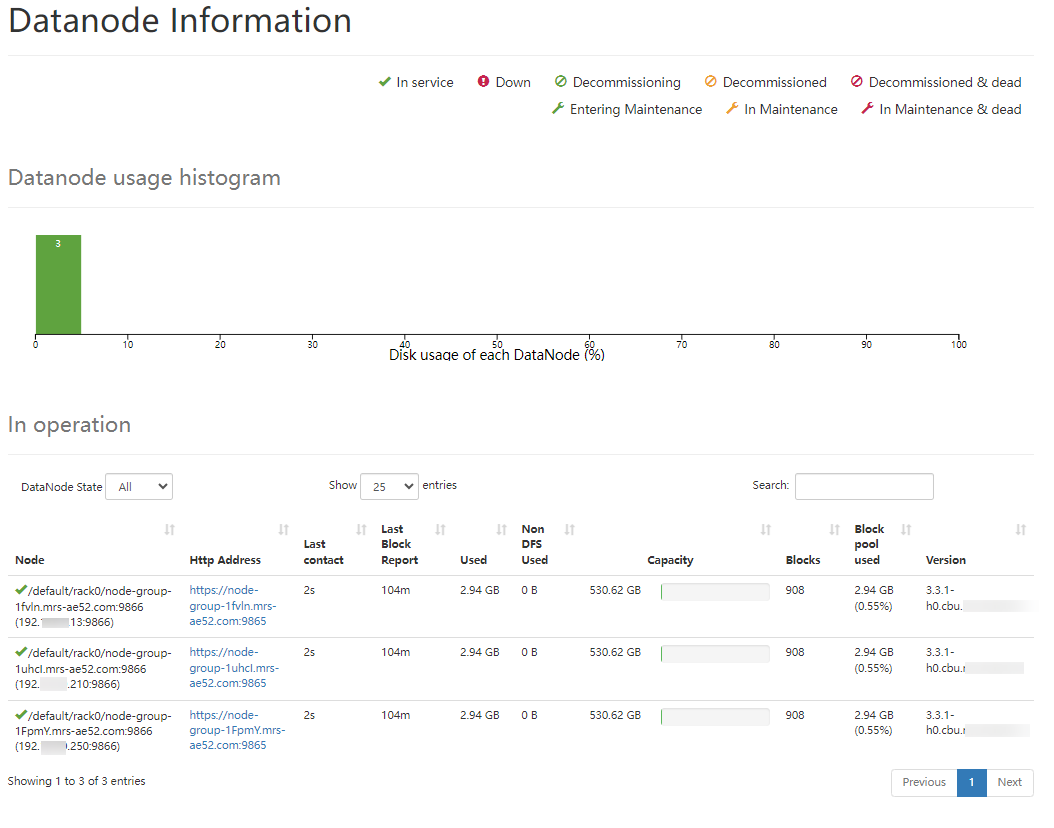

    图5 Datanodes信息
    • Datanode usage histogram:展示每个DataNode的磁盘使用率直方图。
    • In operation:展示每个DataNode的详细信息。
  • Datanodes Volume Failures

    数据卷如果出现故障,可以在该页面查看相关信息。

    图6 Datanodes Volume Failures
  • Snapshot

    查看Hadoop的快照表目录和快照信息。

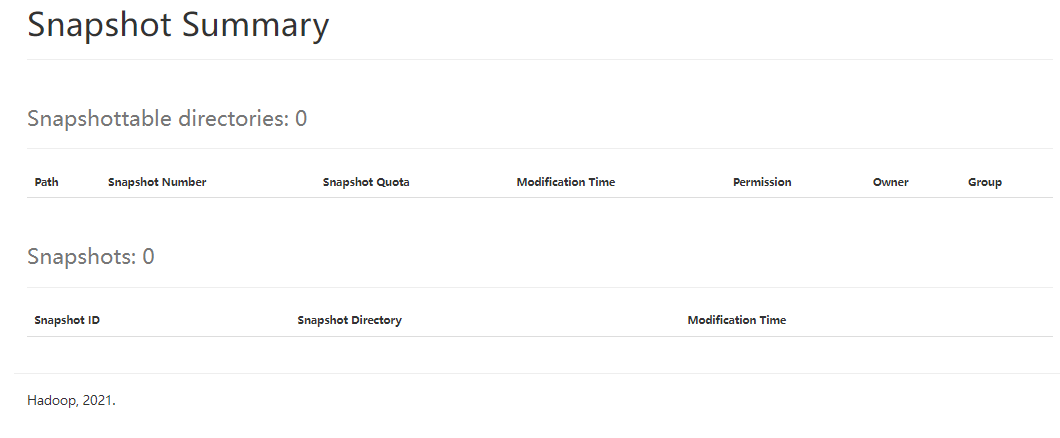

    图7 Snapshot
  • Startup Progress

    查看Hadoop启动进度信息。

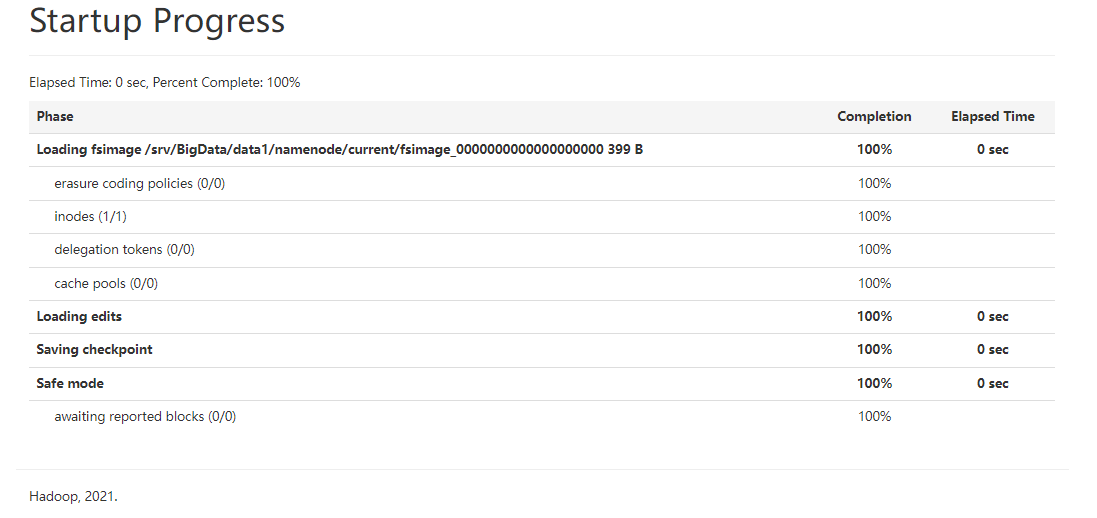

    图8 Startup Progress
  • Utilities

    单击下拉框可以查看HDFS文件系统、日志、配置等信息。

    图9 Utilities

    单击“Browse the file system”可以查看集群中相关文件系统信息。

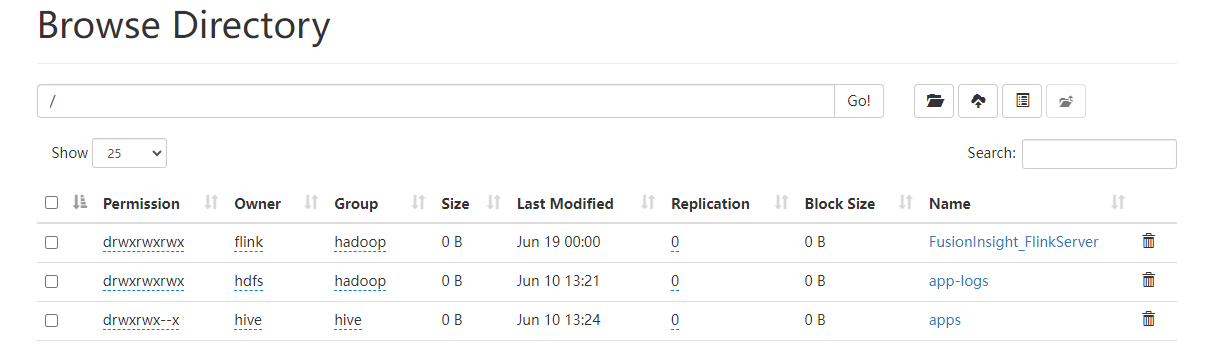

    图10 Browse the file system
  • Logout

    单击后退出当前HDFS WebUI界面。
