通过Dragonfly拉取镜像

操作场景

随着企业业务的不断扩展，企业应用中容器集群的规模也会随之不断增长。当容器集群达到一定的规模时集群中容器镜像的分发将面临挑战，首先面临压力的是swr服务或者后端存储的带宽。在一些较大的集群中，可能有成百上千个节点同时拉取一个镜像，带宽压力不容小觑。

解决这个问题的方法有很多，比如划分集群、增加缓存和负载均衡等，但较好的解决方法是采用P2P镜像分发技术，把镜像数据存储在P2P网络集群中，拉取时从多个P2P节点拉取。P2P镜像分发技术也有多种，如 Kraken，BitTorrent，Dragonfly等。本文以Dragonfly为例，在CCE集群上部署Dragonfly，验证通过代理方式从Dragonfly拉取镜像的能力，Dragonfly的其他功能或配置请参考文末给出的文档。

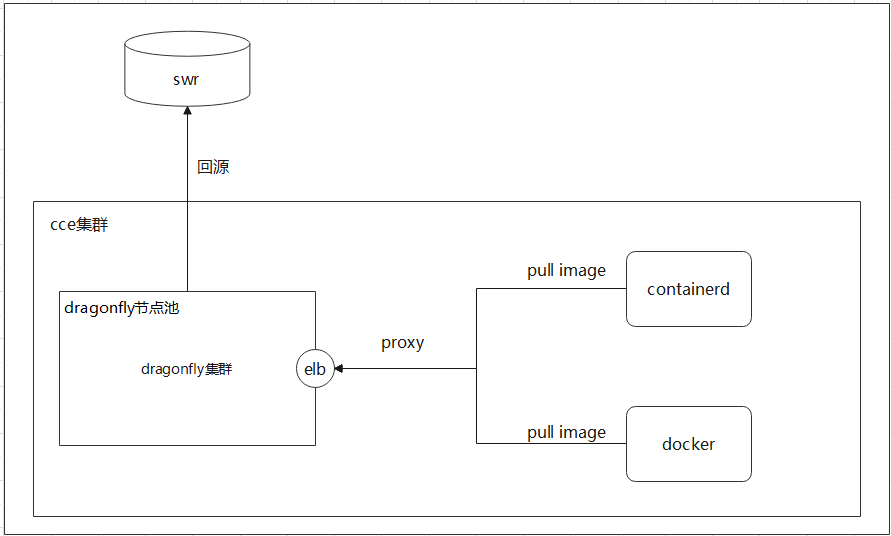

部署结构如下：

Dragonfly简介

架构简介

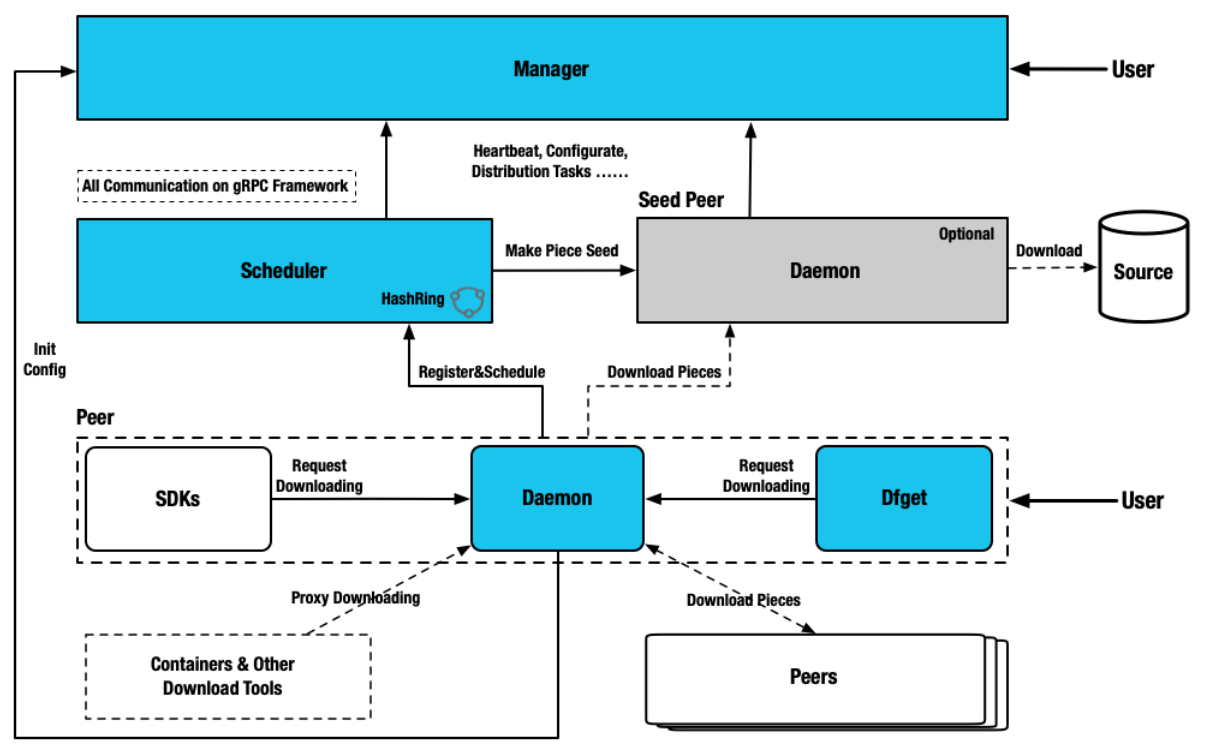

Dragonfly组件可分为四类：Manager、Scheduler、Seed Peer 和 Peer，具体见下图。

Manager：维护各个P2P集群之间的关系，主要提供动态配置管理、数据收集等功能。同时包含一个前端控制台，方便用户可视化地操作和管理集群。
Scheduler：为下载节点选择最佳的下载父节点。在适当的时候，触发SeedPeer进行回源下载。
Seed Peer：提供上传、下载、分发镜像块功能，可以作为P2P网络中的根节点，允许Scheduler主动发起回源。
Peer：提供上传、下载、p2p分发等功能。

镜像拉取

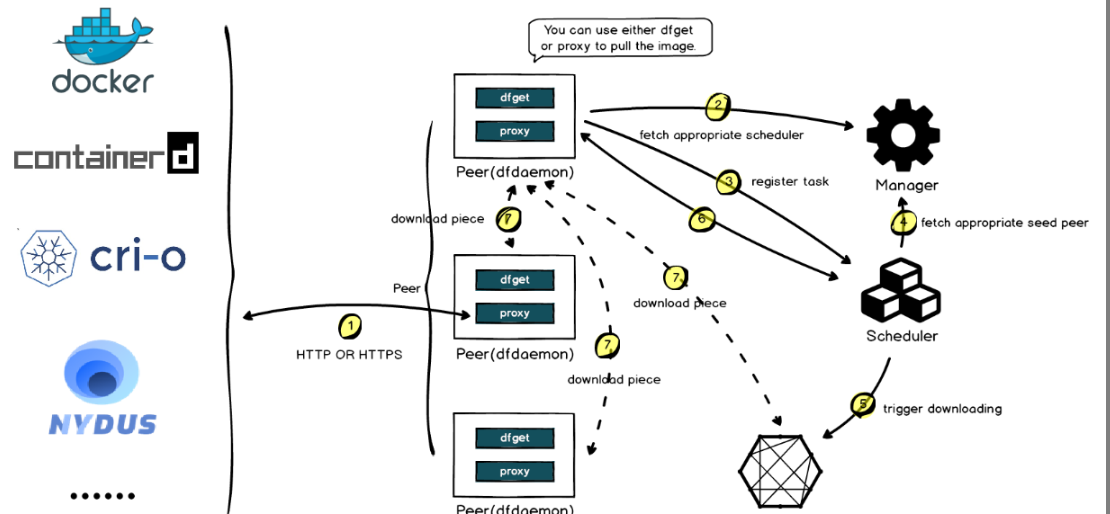

下载镜像，下载请求会通过 Peer HTTP Proxy 代理到 Dragonfly，Peer 会先将 Task 注册到 Scheduler，Scheduler 会检查 Task 的元数据，判断该 Task 是否在 P2P 集群中首次下载。
如果是首次下载，则会触发 Seed Peer 回源下载，并根据 Piece 级别进行 Task 的切分。注册成功后，Scheduler根据 Piece 级别将 Seedpeer调度给Peer进行流式传输。当一个 Piece 下载成功后，会将Piece的元数据上报给 Scheduler，以便下次调度，Piece会在多个peer内分发。
如果是非首次下载，Scheduler 会调度其他一组最优Peer进行下载。代理Peer会从不同的 Peer下载Piece，然后拼接并返回整个文件，P2P下载完成。

前提条件

已存在CCE集群且该集群下划分有节点池，把dragonfly安装到该节点池内的node上。下文中以CCE集群的test-dragonfly-nodepool节点池为例进行安装。
在CCE集群的某一台node节点上已安装helm工具。

部署Dragonfly组件

下载并解压Dragonlfy的helm-chart包到CCE集群中已安装helm工具的节点上。

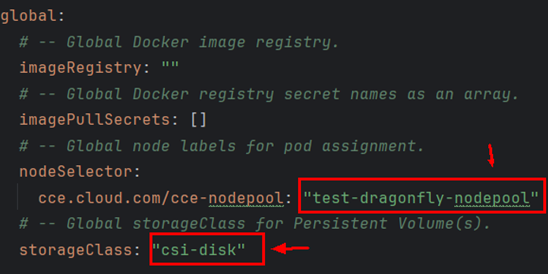

修改dragonfly/values.yaml中的storageClass参数的value值为“csi-disk”；

修改nodeSelector的值为dragonfly节点池的标签cce.cloud.com/cce-nodepool: "test-dragonfly-nodepool"，该标签是节点池创建成功后自动根据生成的，请将test-dragonfly-nodepool修改为您的节点池名称。该配置是为了把dragonfly组件都部署在dragonfly节点池，与业务节点池进行隔离。
开始安装Dragonfly
1. 进入helm-chart包解压后的dragonfly目录执行安装命令。
```
helm install --wait --create-namespace --namespace dragonfly-system dragonfly  .
```
  如果安装失败请先卸载然后再次安装。卸载后需要清理您的集群的dragonfly相关pvc，否则会影响下次重装Dragonfly。卸载命令如下：
```
helm uninstall --namespace dragonfly-system dragonfly
```
2. 回显如下表示部署成功。此时Dragonfly全部组件已经成功运行。安装过程耗时几分钟，请您耐心等待。

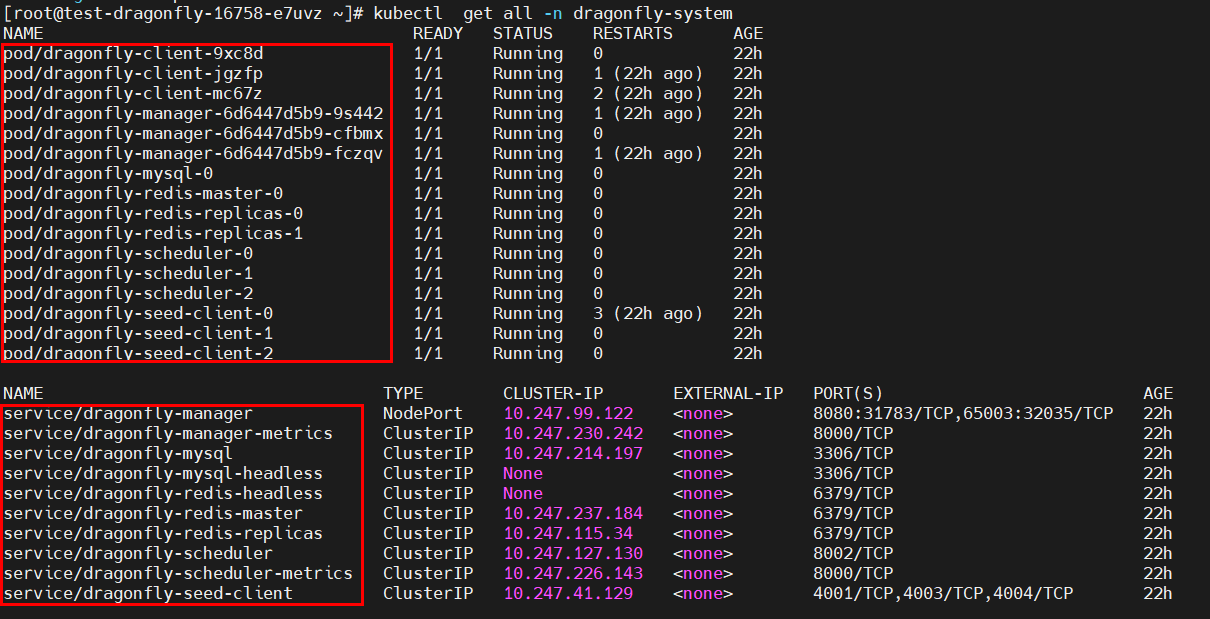

  上图dragonfly-client即架构图中的peer，dragonfly-seed-client即架构图中的seed peer。

  部署完成之后还会创建出来一些服务，如dragonfly-manager、dragon-mysql等，其中dragonfly-manager是用户的Console界面，需要暴露出来给用户访问。
3. pod都运行起来后，在您的集群里需要为守护进程集下的名称为dragonfly-client的工作负载创建一个负载均衡类型的服务，容器端口和服务端口均配置为4001，即转发到dragonfly-client pod的4001的端口，请记录该负载均衡类型服务的访问地址列的负载均衡私有IP的值，如下图中的192.168.0.177:4001，该地址将用于后续Docker或者Containerd容器引擎客户端的代理端地址。
登录CCE云容器引擎控制台，进入您的集群，单击左侧菜单栏的“服务”，更新dragonfly-manager服务的访问类型为节点访问（NodePort），使其可以通过外部访问。

访问其8080映射地址的node-ip:node-port。

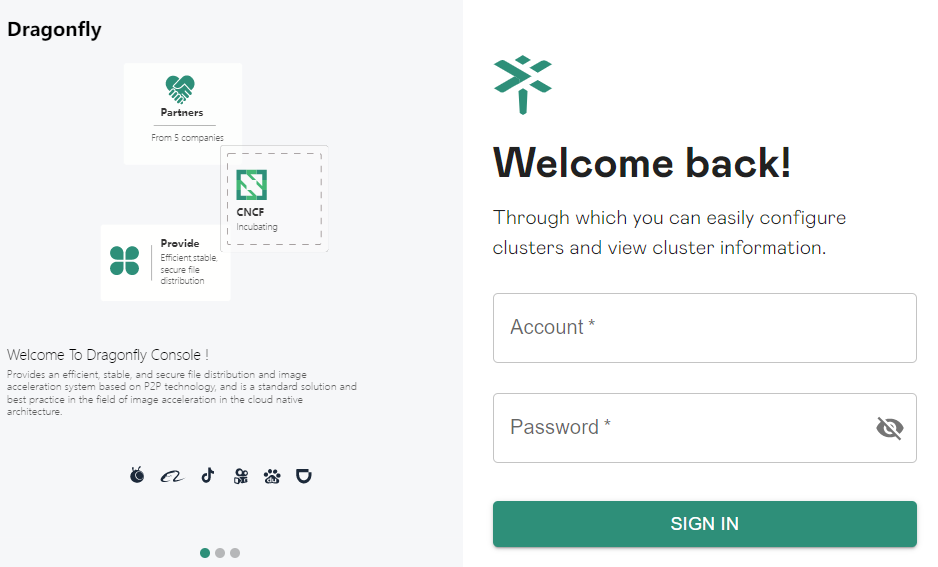

用户名、密码默认 root/dragonfly，通过控制台可以查看各个组件和任务信息。

至此Dragonfly已经部署完成并通过elb类型的service暴露了Dragonfly-client的4001端口作为http代理端口

验证通过Dragonfly组件拉取镜像

上文已经搭建了Dragonfly集群并通过elb暴露了Dragonfly-client代理服务（上文样例中为192.168.0.177:4001），接下来通过该地址把Containerd容器引擎客户端以及Docker容器引擎客户端的流量接入Dragonfly。

配置Containerd容器引擎客户端以HTTP_PROXY的方式接入Dragonfly。

配置 Proxy 时要特别注意NO_PROXY的配置，建议除了拉取镜像之外的请求均配置到NO_PROXY里面。避免出现网络访问异常甚至业务异常。
1. 编辑/etc/systemd/system/containerd.service.d/http-proxy.conf文件，如果/etc/systemd/system/containerd.service.d/目录不存在则手工创建。
```
vim /etc/systemd/system/containerd.service.d/http-proxy.conf
```
2. 拷贝下面的内容到http-proxy.conf文件中，请将192.168.0.177:4001修改为您步骤3记录的地址。 http代理将拉取镜像的流量接入Dragonfly。
```
[Service]
Environment="HTTP_PROXY=http://192.168.0.177:4001"
Environment="HTTPS_PROXY=http://192.168.0.177:4001"
Environment="NO_PROXY=localhost,127.0.0.1,127.0.0.0/8,.cluster.local,.svc"
```
配置忽略证书校验。
- 如果Dragonfly未配置https的证书，需要编辑Containerd配置文件config.toml，让Containerd忽略证书验证。
```
vim /etc/containerd/config.toml
```
  拷贝下面的内容到config.toml文件中。请将test-uvpv1j.swr-pro.myhuaweicloud.com/library/busybox:latest替换为您的目标镜像的地址。
```
[plugins."io.containerd.grpc.v1.cri".registry.configs]
  [plugins."io.containerd.grpc.v1.cri".registry.configs."test-uvpv1j.swr-pro.myhuaweicloud.com".tls]
        insecure_skip_verify = true
```
- 如果Dragonfly已经配置有效https证书可不用做此步骤。
重启Containerd服务并拉取镜像。
```
systemctl daemon-reload  &&  systemctl restart containerd.service
crictl -debug pull test-uvpv1j.swr-pro.myhuaweicloud.com/library/mysql:8.0.36-debian-12-r10
```
请将crictl -debug pull命令中的test-uvpv1j.swr-pro.myhuaweicloud.com/library/busybox:latest替换为您的目标镜像的地址。
如果反复拉取镜像验证，需要先把本地已拉取的镜像清理掉，如果本地已存在要拉取的镜像则不会再次去拉取。
```
crictl rmi test-uvpv1j.swr-pro.myhuaweicloud.com/library/mysql:8.0.36-debian-12-r10
```

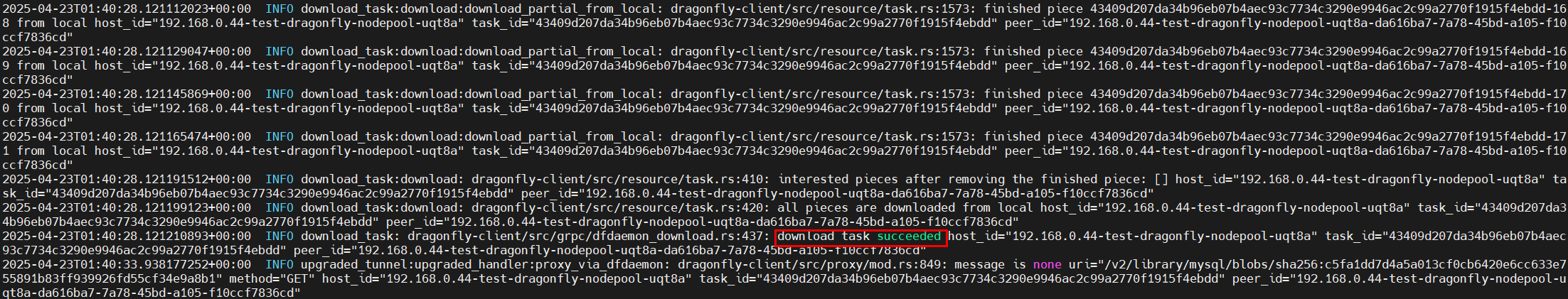

登录CCE云容器引擎控制台，进入您的集群，依次单击“工作负载-守护进程集”，查看dragonfly-client工作负载的更多列的“日志”，可以看到如下镜像拉取信息，表示通过Dragonfly拉取镜像成功。

配置Docker容器引擎客户端以HTTP_PROXY的方式接入Dragonfly。

配置 Proxy 时要特别注意NO_PROXY的配置，建议除了拉取镜像之外的请求均配置到NO_PROXY里面。避免出现网络访问异常甚至业务异常。
1. 编辑/etc/systemd/system/docker.service.d/http-proxy.conf文件，如果/etc/systemd/system/docker.service.d/目录不存在则手工创建。
```
vim /etc/systemd/system/docker.service.d/http-proxy.conf
```
2. 拷贝下面的内容到http-proxy.conf文件中，请将192.168.0.177:4001修改为您步骤3记录的地址。 http代理将拉取镜像的流量接入Dragonfly。
```
[Service]
Environment="HTTP_PROXY=http://192.168.0.177:4001"
Environment="HTTPS_PROXY=http://192.168.0.177:4001"
Environment="NO_PROXY=localhost,127.0.0.1,127.0.0.0/8,.cluster.local,.svc"
```
配置忽略证书校验。
- 如果Dragonfly未配置https的证书，需要编辑/etc/docker/daemon.json配置insecure-registries参数的value值为您的目标镜像仓库的域名地址。
- 如果Dragonfly已经配置有效https证书可不用做此步骤。
重启服务拉取镜像。
```
systemctl daemon-reload && systemctl restart docker.service
docker pull  test-uvpv1j.swr-pro.myhuaweicloud.com/library/busybox:latest
```
请将docker pull命令中的test-uvpv1j.swr-pro.myhuaweicloud.com/library/busybox:latest替换为您的目标镜像的地址。
如果反复拉取镜像验证，需要先把本地已拉取的镜像清理掉，如果本地已存在要拉取的镜像则不会再次去拉取。
```
docker rmi  test-uvpv1j.swr-pro.myhuaweicloud.com/library/busybox:latest
```
登录CCE云容器引擎控制台，进入您的集群，依次单击“工作负载-守护进程集”，查看dragonfly-client工作负载的更多列的“日志”，可以看到如下镜像拉取信息，表示通过Dragonfly拉取镜像成功。
