软件包部署微服务

业务场景

基于ServiceStage可以方便快捷的将微服务部署到容器（如CCE）、虚拟机（如ECS），同时支持源码部署、jar/war包部署或docker镜像包部署。同时，ServiceStage支持Java、PHP、Node.js、Python等多种编程语言应用的完全托管，包括部署、升级、回滚、启停和删除等。

本实践中使用了Java开发的后台组件和Node.js开发的前台组件。

用户故事

在本实践中，您可以通过容器部署的方式部署应用并将微服务实例注册到ServiceComb引擎中，weathermap应用需要创建并部署以下组件：
  1. 前台组件：weathermapweb，基于Node.js语言开发的界面。
  2. 后台组件：weather、fusionweather、forecast、edge-service，基于Java语言开发。

微服务部署有以下几个操作过程：

  1. 创建并部署后台应用组件
  2. 设置edge-service组件访问方式
  3. 创建并部署前台组件
  4. 确认部署结果
  5. 添加访问方式
  6. 访问应用

创建并部署后台应用组件

需要分别创建并部署4个应用组件：weather、forecast、fusionweather、edge-service，对应后台构建任务生成的4个软件包。

  1. 登录ServiceStage控制台。
  2. 单击“应用管理”，进入应用列表。
  3. 单击创建应用时创建的应用名称（例如：weathermap）“操作”栏的“新增组件”。
  4. 在“基本信息”区域，参考下表设置必填组件基本信息，其余参数保持默认。

    参数

    说明

    组件名称

    输入对应的后台组件名称（例如：weather）。

    组件版本

    单击“自动生成”，默认以您单击“自动生成”时的时间来生成版本号。格式为yyyy.mmdd.hhmms，s取时间戳中秒数的个位值。例如：时间戳为2022.0803.104321，则版本号为2022.0803.10431。

    所属环境

    选择创建环境时创建的环境（例如：env-test）。

    所属应用

    选择创建应用时创建的应用（例如：weathermap）。

  5. 在“组件包”区域，参考下表设置必填组件包参数，其余参数保持默认。

    参数

    说明

    技术栈

    选择Java。

    源码/软件包

    选择“Jar包”。

    上传方式
    1. 选择“OBS对象存储”。
    2. 单击“选择软件包”，参考表1选择对应组件已上传的软件包。

  6. 在“构建”区域，设置必填构建参数，其余参数保持默认。

    参数

    说明

    组织

    组织用于管理组件构建生成的镜像。

    选择创建组织时创建的组织名称。

    构建环境

    选择“使用当前环境构建”，使用组件所属的部署环境中的CCE集群进行镜像构建。

    当前环境CCE集群的master节点和node节点的CPU架构必须保持一致，否则会导致组件构建失败。

  7. 单击“下一步”。
  8. “资源”区域，参考下表设置各组件“实例数”，其余参数设置保持默认。

    组件名称

    实例数

    weather

    2

    forecast

    1

    fusionweather

    1

    edge-service

    1

  9. 绑定ServiceComb引擎。

    • 组件部署以后，微服务会注册到设置的ServiceComb引擎。
    • 所有组件需要注册到同一个ServiceComb引擎，才能互相发现。
    1. 选择“云服务配置 > 微服务引擎”。
    2. 单击“绑定微服务引擎”。
    3. 选择当前环境下已纳管的ServiceComb引擎。
    4. 单击“确定”。

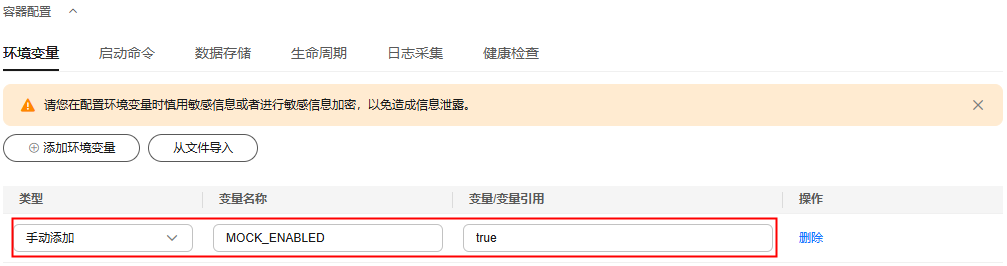

  10. （可选）选择“容器配置 > 环境变量 > 添加环境变量”，参考下表分别为weather、forecast、fusionweather组件添加环境变量。

    类型

    变量名称

    变量/变量引用

    手动添加

    MOCK_ENABLED

    设置为false。

    • true：准备资源创建的CCE集群中的ECS节点如果没有绑定弹性公网IP或者不能访问公网时，需设置该参数值为true。则应用所用到的天气数据为模拟数据。
    • false：准备资源创建的CCE集群中的ECS节点如果已绑定弹性公网IP且能访问公网时，需设置该参数值为false或者不设置该参数。则应用所用到的天气数据为实时数据。

  11. 单击“创建并部署”。

设置edge-service组件访问方式

  1. 单击左上角，返回“应用管理”页面。
  2. 单击创建应用时创建的应用名称（例如：weathermap），进入“应用概览”页。
  3. 在“组件列表”，单击edge-service所在行“外部访问地址”列的“设置”，进入“访问方式”页面。
  4. 单击“TCP/UDP路由配置”区域的“添加服务”，参考下表设置参数。

    参数

    说明

    服务名称

    保持默认。

    访问方式

    选择“公网访问”。

    访问类型

    选择“弹性IP”。

    服务亲和

    保持默认。

    协议

    选择TCP。

    容器端口

    填写3010。

    访问端口

    选择“自动生成”。
    图1 设置edge-service组件访问方式

  5. 单击“确定”，生成访问地址。

创建并部署前台组件

  1. 单击左上角，返回“应用管理”页面。
  2. 单击创建应用时创建的应用名称（例如：weathermap）“操作”栏的“新增组件”。
  3. 在“基本信息”区域，参考下表设置必填组件基本信息，其余参数保持默认。

    参数

    说明

    组件名称

    输入前台组件的名称：weathermapweb。

    组件版本

    单击“自动生成”，默认以您单击“自动生成”时的时间来生成版本号。格式为yyyy.mmdd.hhmms，s取时间戳中秒数的个位值。例如：时间戳为2022.0803.104321，则版本号为2022.0803.10431。

    所属环境

    选择创建环境时创建的环境（例如：env-test）。

    所属应用

    选择创建应用时创建的应用（例如：weathermap）。

  4. 在“组件包”区域，参考下表设置必填组件包参数，其余参数保持默认。

    参数

    说明

    技术栈

    组件技术栈类型选择Node.js。

    源码/软件包

    选择“Zip包”。

    上传方式
    1. 选择“OBS对象存储”。
    2. 单击“选择软件包”，参考表1选择weathermapweb组件已上传的软件包。
    图2 设置前台组件包参数

  5. 在“构建”区域，参考下表设置必填构建参数，其余参数保持默。

    参数

    说明

    组织

    组织用于管理组件构建生成的镜像。

    选择创建组织时创建的组织名称。

    构建环境

    选择“使用当前环境构建”，使用组件所属的部署环境中的CCE集群进行镜像构建。

    当前环境CCE集群的master节点和node节点的CPU架构必须保持一致，否则会导致组件构建失败。

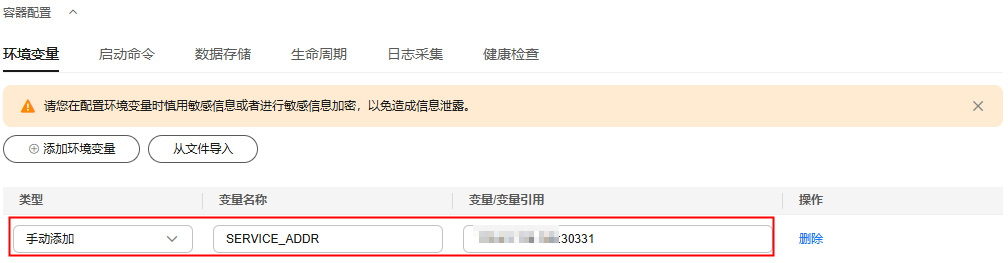

  6. 单击“下一步”，添加环境变量。

    1. 选择“容器配置 > 环境变量”。
    2. 单击“添加环境变量”，参考下表添加环境变量。

      类型

      变量名称

      变量/变量引用

      手动添加

      SERVICE_ADDR

      设置edge-service组件访问方式中生成的访问地址。

  7. 单击“创建并部署”。

确认部署结果

  1. 单击左上角，返回“应用管理”页面。
  2. 选择“微服务引擎 > 微服务目录”。
  3. 在微服务引擎下拉列表选择部署了微服务应用的ServiceComb引擎。
  4. 在“微服务列表”页签的“全部应用”下拉列表中选择创建应用时创建的应用名称（例如：weathermap）。

    如果各微服务实例数如下表所示，则部署成功。

    组件名称

    实例数

    weather

    2

    forecast

    1

    fusionweather

    1

    edge-service

    1

添加访问方式

  1. 单击“应用管理”。
  2. 单击创建应用时创建的应用名称（例如：weathermap），进入“应用概览”页。
  3. 在“组件列表”，单击weathermapweb所在行“外部访问地址”列的“设置”，进入“访问方式”页面。
  4. 单击“TCP/UDP路由配置”区域的“添加服务”，参考下表设置参数。

    参数

    说明

    服务名称

    保持默认。

    访问方式

    选择“公网访问”。

    访问类型

    选择“弹性IP”。

    服务亲和

    保持默认。

    协议

    选择TCP。

    容器端口

    填写3000。

    访问端口

    选择“自动生成”。
    图3 添加访问方式

  5. 单击“确定”，生成访问地址。

    图4 访问地址

访问应用

  1. 单击左上角，返回“应用管理”页面。
  2. 单击创建应用时创建的应用名称（例如：weathermap），进入“应用概览”页。
  3. 在“组件列表”，单击weathermapweb所在行“外部访问地址”列的外部访问地址。

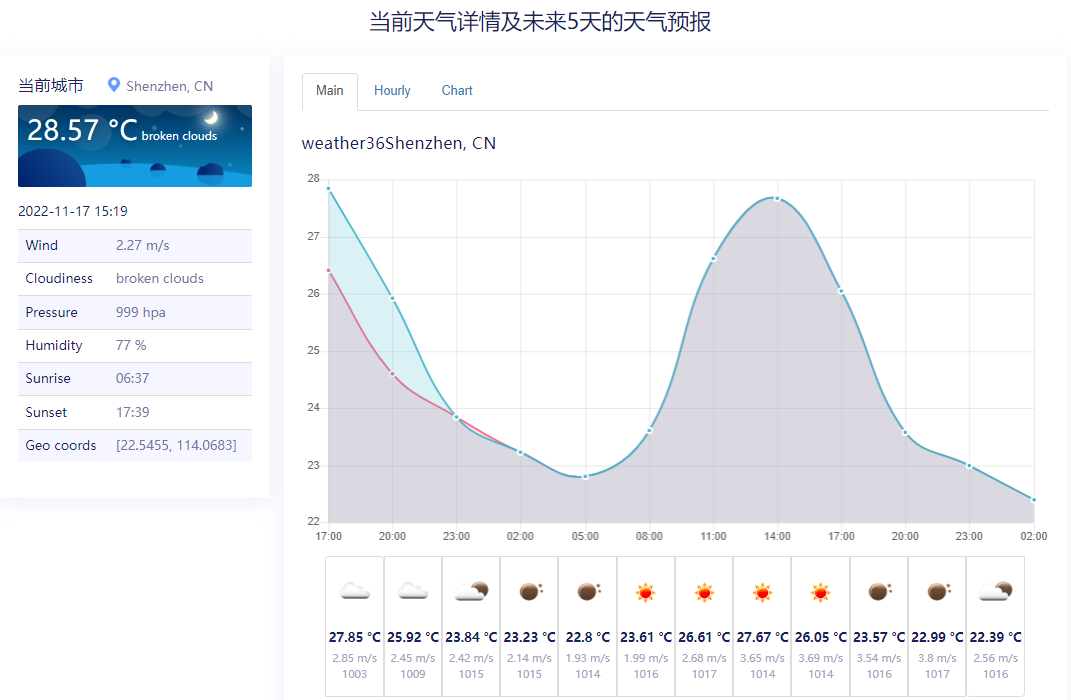

    出现以下页面表明天气预报微服务应用部署成功。

    图5 应用部署成功
    • 该数据为实时数据。
    • 首次访问应用时，weather系统就绪需要一段时间。如果如上图所示页面没有出现，请持续刷新页面。
