CDN联动GA实现跨境访问加速

前提条件

• 已经按照使用限制准备好需要接入的域名。
• 已开通CDN服务。

应用场景

使用CDN加速域名访问时，如果选择的服务范围与源站的位置在不同的国家，客户端访问节点无缓存的资源时，CDN节点回源受跨境网络影响，加速效果不太明显，甚至回源失败。例如：域名的服务范围为中国大陆境外，源站在中国大陆，此时所有客户端请求均会调度到中国大陆境外的节点，节点回源时就可能会受到跨境网络影响，导致加速效果不明显或访问失败。

因此，当您的跨国业务需要CDN加速时，可以联动华为云全球加速（Global Accelerator，GA）服务，依托GA服务的跨境访问能力，解决CDN跨境回源的相关痛点，实现动静态内容全面加速。

方案概述

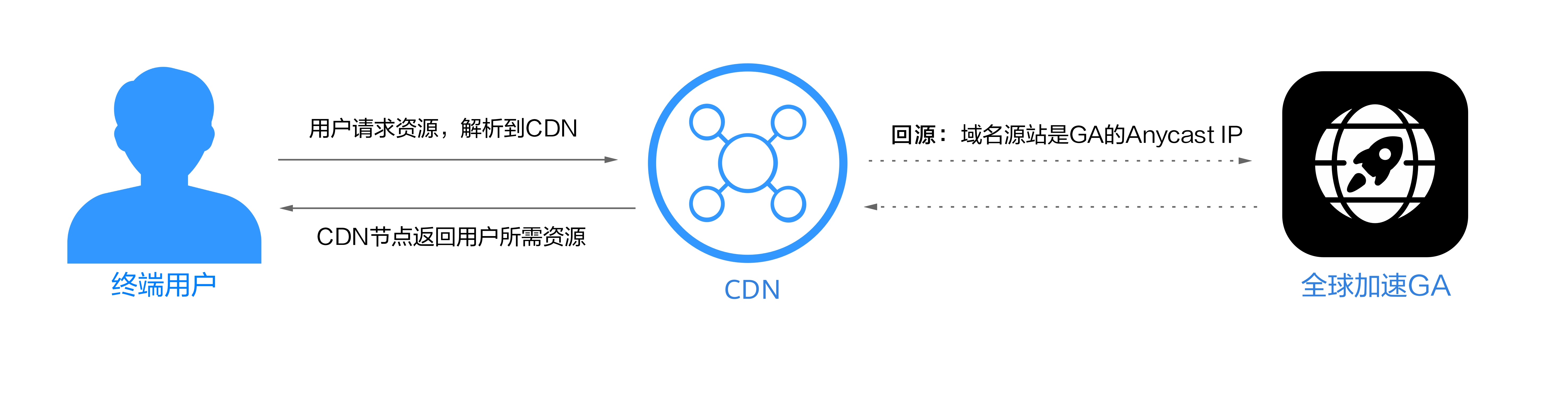

当终端用户发起访问请求时，会首先通过CDN查找对此域名响应速度较快的CDN节点，并查询此节点是否有缓存终端用户请求的内容。如果CDN节点有缓存用户所需资源，直接将资源返回给用户；如果CDN节点无缓存，则回源（GA）请求资源，由GA服务实现跨境访问并返回资源给CDN节点，CDN节点将资源返回给用户并缓存。

资源成本与规划

本实践以加速域名为www.example.com，源站在中国大陆（IP地址：192.168.1.1），CDN加速域名的“服务范围”为“中国大陆境外”为前提。

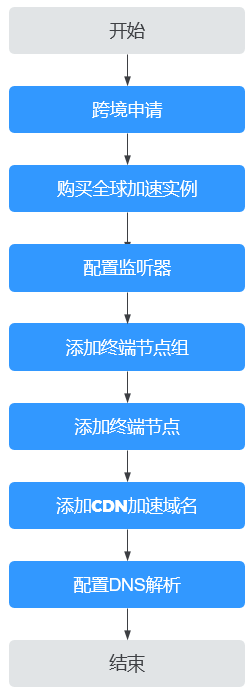

流程简介

步骤一：跨境申请

根据中华人民共和国工业和信息化部（简称工信部）相关法律、行政法规规定，中国大陆只有三大运营商具备跨境业务运营资质。所以涉及跨中国大陆访问的业务场景，都需要通过跨境资质审核。

1. 进入全球加速跨境申请管理界面。
2. 在跨境申请管理页面，单击“跨境申请”。

   进入中国联通跨境云服务在线申请页面。

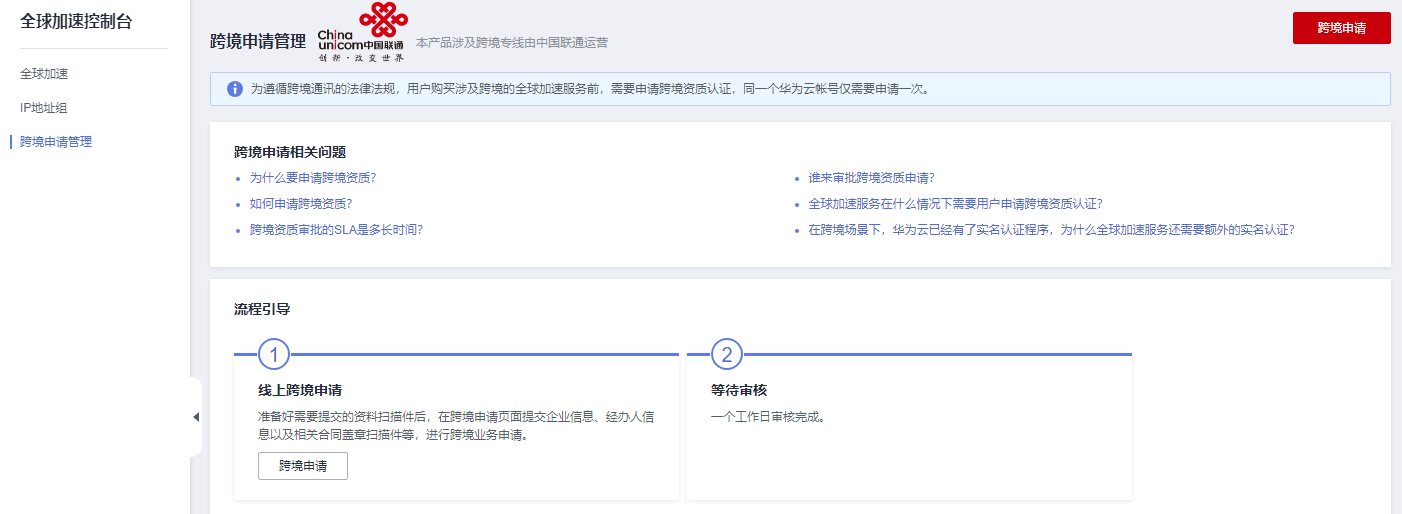

   图1 跨境申请

3. 在跨境云服务在线申请页面，根据提示配置相关参数，并上传相关材料。
4. 单击“立即申请”。

步骤二：购买全球加速实例

跨境资质申请完成后，购买全球加速实例。

1. 登录全球加速控制台。
2. 在全球加速页面，单击“购买全球加速服务”。

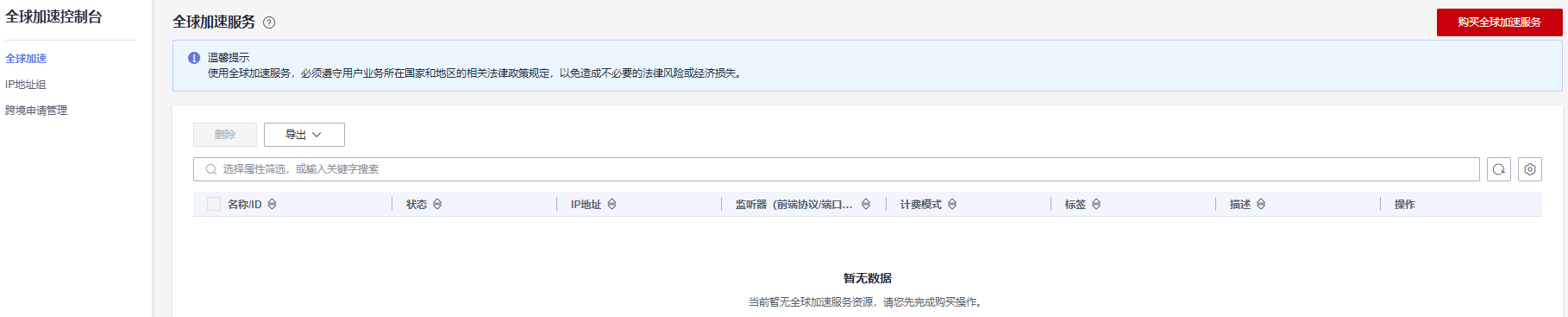

   图2 购买全球加速实例

3. 根据界面提示配置相关参数，“加速区域”选择“中国大陆以外”，详细请参见表2。

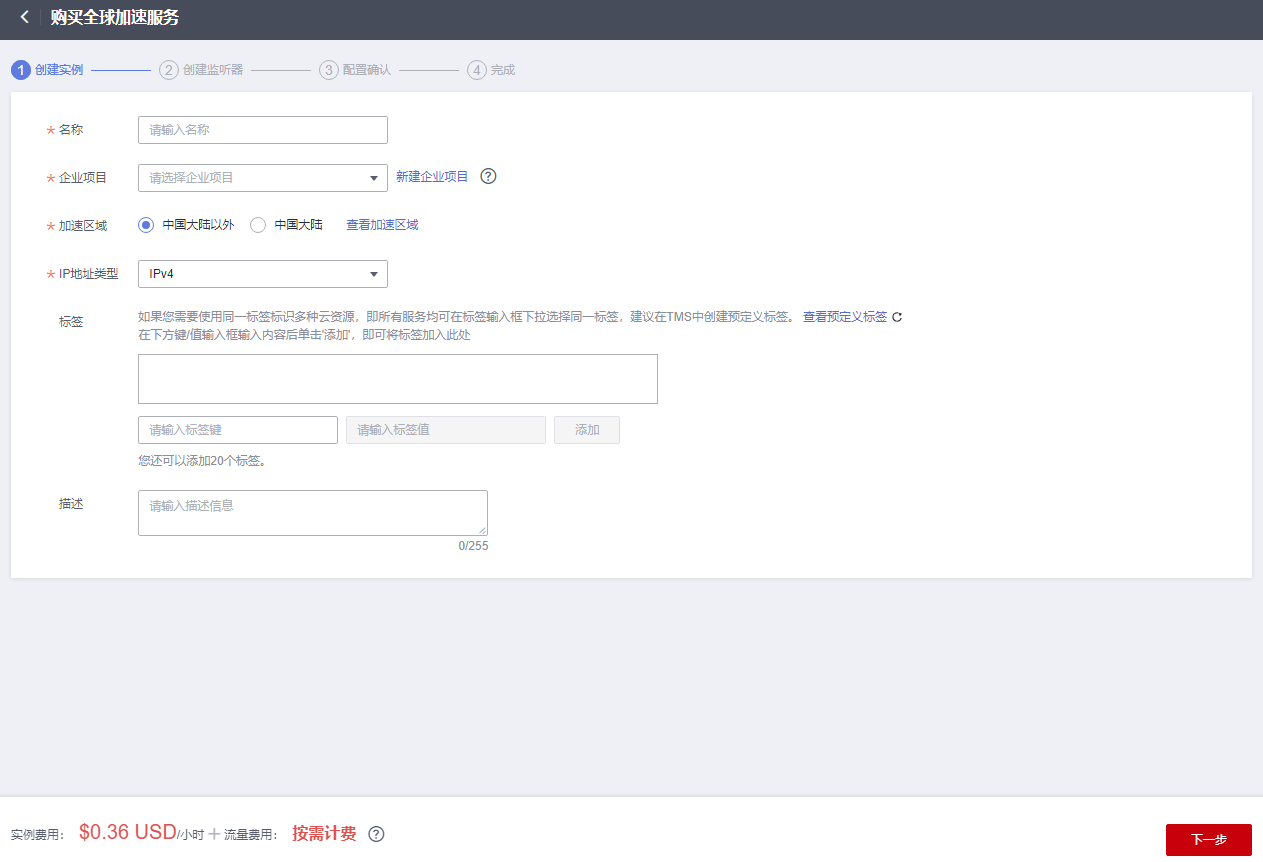

   图3 创建全球实例


   表2 创建全球加速实例

   参数	说明
   名称	用户将要创建的全球加速实例的名称。 只能由中文、英文字母、数字、中划线组成。 长度范围：1-64个字符。
   企业项目	企业项目是一种云资源管理方式，企业项目管理服务提供统一的云资源按项目管理，以及项目内的资源管理、成员管理。 您可以使用已有企业项目，也可以新建企业项目。
   加速区域	加速区域指需要进行访问加速的区域。 支持选择“中国大陆以外”或“中国大陆”，默认选择“中国大陆以外”。 本实践中请选择“中国大陆以外”。
   IP地址类型	全球加速实例的地址类型。 “加速区域”选择“中国大陆”时，支持选择“IPv4”或“IPv4+IPv6”。 默认：IPv4。
   标签	全球加速的标识，包括键和值。可以为全球加速实例创建20个标签。 说明： 如果已经通过TMS的预定义标签功能预先创建了标签，则可以直接选择对应的标签键和值。 预定义标签的详细内容，请参见预定义标签简介。 如您的组织已经设定全球加速服务的相关标签策略，则需按照标签策略规则为加速实例添加标签。标签如果不符合标签策略的规则，则可能会导致加速实例创建失败，请联系组织管理员了解标签策略详情。
   描述	全球加速实例描述。 长度范围：不超过255个字符。

4. 单击“下一步”，进入监听器配置页面。

步骤三：配置监听器

创建全球加速实例后，您需要为全球加速实例配置监听器。监听器负责监听连接请求，并根据流量转发策略将请求流量分发至终端节点。

根据界面提示配置监听器的相关参数，详细请参见表3。

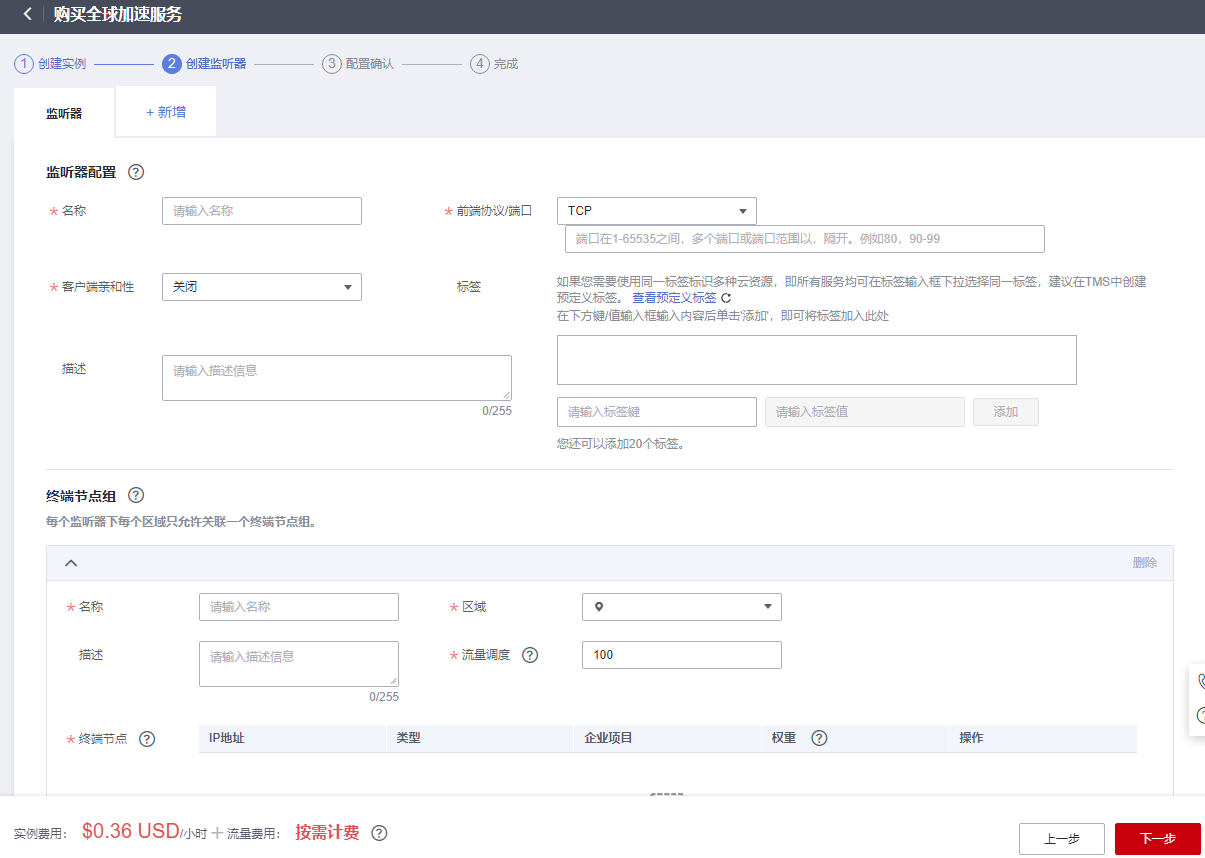

图4 添加监听器

表3 添加监听器

参数	说明
名称	监听器名称。 只能由中文、英文字母、数字、中划线组成。 长度范围：1-64个字符。
前端协议	客户端与监听器建立流量分发连接的协议。 取值范围：TCP、UDP。
前端端口	客户端与监听器建立流量分发连接的端口。 端口取值在1-65535之间，端口范围用“-”连接，多个端口或端口范围以逗号隔开。 例如：1-10，11-50，51，52-200
客户端亲和性	会话保持。 支持选择“关闭”或“按源IP保持会话”。 TCP和UDP协议仅支持“按源IP保持会话”。 按源IP保持会话：基于源IP地址的简单会话保持，将请求的源IP地址作为散列键（HashKey），从静态分配的散列表中找出对应的服务器。即来自同一IP地址的访问请求会被转发到同一台后端服务器上进行处理。
标签	监听器的标识，包括键和值。可以为监听器创建20个标签。 说明： 如果已经通过TMS的预定义标签功能预先创建了标签，则可以直接选择对应的标签键和值。 预定义标签的详细内容，请参见预定义标签简介。 如您的组织已经设定全球加速服务的相关标签策略，则需按照标签策略规则为监听器添加标签。标签如果不符合标签策略的规则，则可能会导致监听器创建失败，请联系组织管理员了解标签策略详情。
描述	监听器描述。 长度范围：不超过255个字符。

步骤四：配置终端节点组和终端节点

根据界面提示配置终端节点组和终端节点的相关参数，终端节点组区域选择“上海一”，详细请参见表4。

步骤五：添加CDN加速域名

1. 登录CDN控制台。
2. 在左侧导航栏选择“域名管理”，进入域名管理页面。
3. 在域名管理界面，单击“添加域名”，配置相关参数。
   • 加速域名：www.example.com。
   • 服务范围：中国大陆境外。
   • 业务类型：网站加速。
   • 源站配置：
     • 回源方式：HTTP。
     • 源站类型：源站IP。
     • 源站地址：全球加速Anycast IP。
     • 回源端口：与步骤三：配置监听器中的前端端口保持一致。
     • 回源HOST：默认为加速域名。

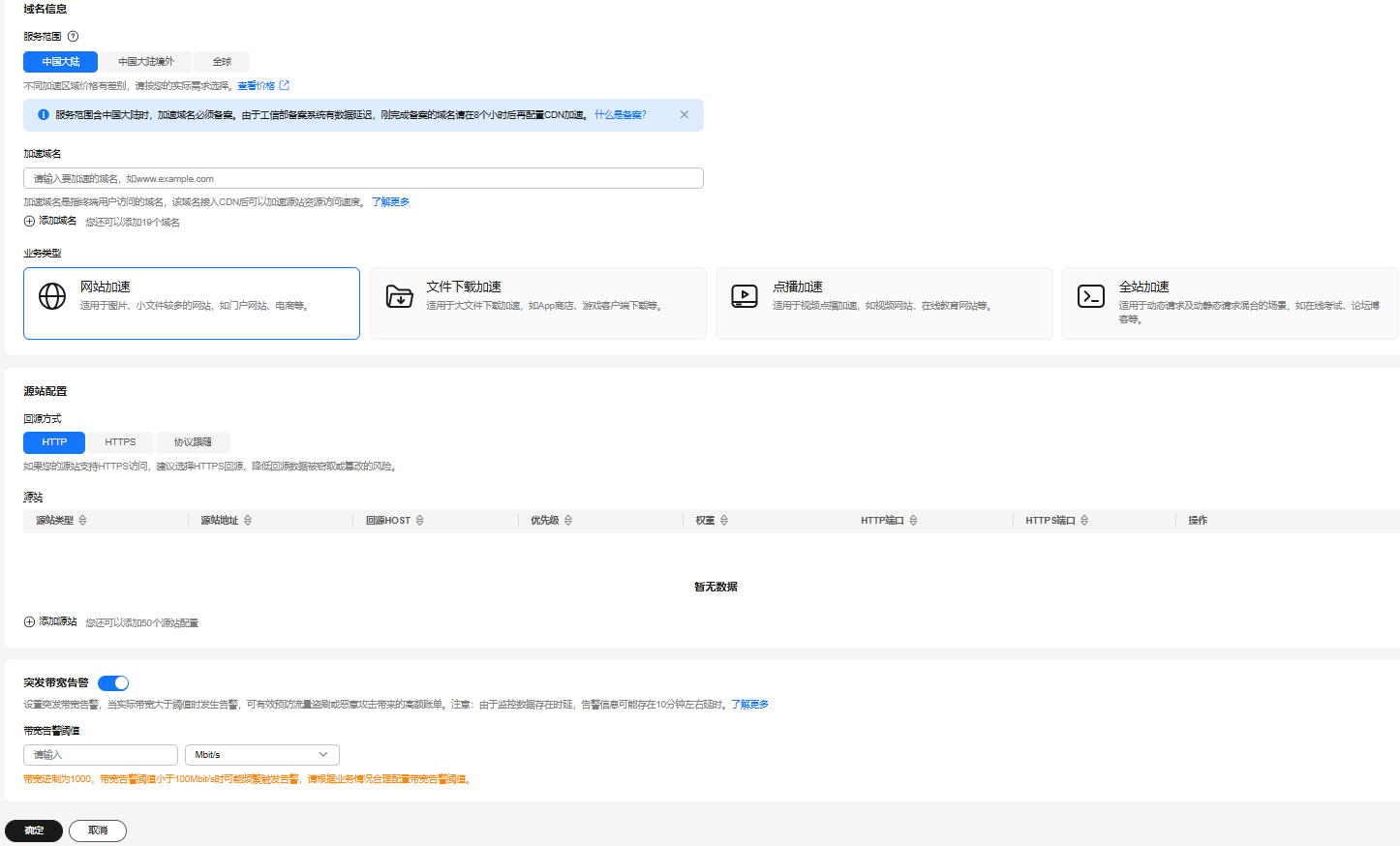

     图5 添加域名


详细参数解释请参见添加CDN加速域名。

步骤六：配置DNS解析

添加加速域名后，CDN会自动生成一条CNAME域名。加速域名在CDN服务中获得的CNAME域名不能直接访问，必须在加速域名的域名服务商处配置CNAME记录，将加速域名指向CNAME域名，访问加速域名的请求才能转发到CDN节点上，达到加速效果。

本文以配置华为云DNS解析为例，请按照以下步骤操作：

1. 进入公网域名列表页面。
2. 在“公网域名”页面的域名列表的“域名”列，单击域名的名称。

   进入“解析记录”页面。

3. 在页面右上角，单击“添加记录集”。
4. 在“添加记录集”页面，根据界面提示为域名添加CNAME记录，下表中未提到的参数可保持默认值。

   表5 记录集参数说明

   参数	参数说明	本实践取值
   主机记录	解析域名的前缀。 例如创建的域名为“example.com”，其“主机记录”设置包括： www：用于网站解析，表示解析的域名为“www.example.com”。 空：用于网站解析，表示解析的域名为“example.com”。 主机记录置为空，还可用于为空头域名“@”添加解析。 *：用于泛解析，表示解析的域名为“*.example.com”，匹配“example.com”的所有子域名。	WWW
   类型	记录集的类型。	CNAME-将域名指向另外一个域名
   线路类型	解析的线路类型用于DNS服务器在解析域名时，根据访问者的来源，返回对应的服务器IP地址。	全网默认
   TTL(秒)	解析记录在本地DNS服务器的缓存时间，以秒为单位。 默认值：300秒 取值范围为：1~2147483647 如果您的服务地址经常更换，建议TTL值设置相对小些，反之，建议设置相对大些。 本实践中该参数保持默认配置。	5分钟，即300s
   值	需指向的域名。	CDN分配的CNAME域名

5. 单击“确定”。
6. 验证CNAME配置是否生效

   打开Windows操作系统中的cmd程序，输入如下指令：

   nslookup -qt=cname 加速域名

   本实践中加速域名为“www.example.com”。如果回显CDN分配的CNAME域名，则表示CNAME配置已经生效。

配置验证

在本实践中，在海外国家/地域使用windows电脑测试访问上海一加速效果，具体如下：

在加速地域电脑上执行curl命令查看数据丢包时延情况

curl -o /dev/null -s -w "time_connect: %{time_connect}\ntime_starttransfer: %{time_starttransfer}\ntime_total: %{time_total}\n" "http[s]://<应用服务域名>[:<端口>]"

• 端口：应用对外发布服务的端口号。
• time_connect：连接时间。从开始建立TCP到连接完成所用的时间，单位为秒。
• time_starttransfer：开始传输时间。从客户端发出请求到后端服务器响应第一个字节所用的时间，单位为秒。
• time_total：连接总时间。从客户端发出请求到后端服务器响应会话所用的时间，单位为秒。
