通过云连接实例实现北京和中国香港跨区域的VPC互通

方案概述

应用场景

某公司的北京分部和中国香港分部需要进行私网通信和数据传输，华为云给出的解决方案是通过云连接实例，将北京和中国香港两个区域的VPC建立连接，使得两地的数据中心网络可以互访，同时可无障碍的访问VPC之上的业务系统。

云连接实例支持区域，请参见云连接实例支持区域。

方案架构

1. 用户创建云连接实例。
2. 加载网络示例北京VPC和中国香港VPC。
3. 购买云连接实例带宽包分别配置域间带宽。
4. 北京VPC和中国香港VPC通过云连接实例实现跨区域VPC互通

具体实现方式可参考图1。

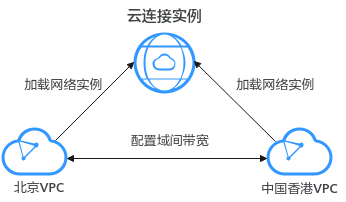

图1 跨区域VPC互通

方案优势

• 简单灵活：只需四步，分钟级构建跨区域多VPC互通网络。

• 性能优异：华为全球网络基础设施能力，提供低时延、高质量体验。

约束与限制

• 在同一个云连接实例里，所有网络实例Subnet子网CIDR不能冲突，否则可能会引起互通问题。
• 在云连接实例中，同账号加载VPC网络实例，并通过其他网段引入自定义CIDR时，不能引入回环地址，组播地址或广播地址。
• 在同一个云连接实例里加载的所有VPC网络实例里，如果某个VPC同时创建了NAT网关，则只能同时在该VPC网络实例里通过高级配置自定义子网的方式引入默认路由“0.0.0.0/0”。

资源成本和规划

本节介绍最佳实践中资源规划情况，包含以下内容：

北京和中国香港跨区域VPC互通流程简介

在本场景中，北京VPC和中国香港VPC要实现跨大区跨区域互通，需要先申请跨境资质，保证您传输数据的安全性，然后创建云连接实例，并加载需要互通的北京VPC和中国香港VPC实例，其次购买跨大区互通的带宽包，最后配置需要连通区域之间的域间带宽。

图2 跨区域VPC互通

步骤一：跨境申请

中国大陆区的VPC需要与中国大陆区外的VPC进行通信时，先要进行跨境申请，提交您的基本资料，保障跨境业务的安全性。

如果用户的网络规划中不涉及跨大区的通信时，则无需操作本步骤。

1. 进入带宽包管理列表页面。
2. 在带宽包管理页面，单击“立即申请”。

   如果您业务主体的注册地址在中国大陆，请单击此处进入中国联通跨境云服务在线申请页面。

   如果您业务主体的注册地址在中国大陆之外，请单击此处进入中国联通跨境云服务在线申请页面。



   请根据您实际业务主体的注册地址来选取跨境资质申请地址。

3. 在跨境云服务在线申请页面，选择“申请人类型”，然后根据提示配置相关参数，并上传相关材料。


   请根据实际申请页面完成跨境资质申请材料的准备和上传。

   表2 跨境云服务在线申请

   参数	说明
   客户名称	必须与《信息安全承诺书》中的“用户名称”保持一致。
   华为云ID	指用户在华为云管理控制台的“账号ID”，从控制台获取账号ID的步骤如下： 登录管理控制台。 鼠标悬停在右上角的用户名，选择下拉列表中的“我的凭证”。 在“API凭证”页面的项目列表中查看并获取账号ID。
   跨境需求带宽(M)	仅做备案参考。
   跨境服务生效时间	仅做备案参考。
   跨境服务终止时间	仅做备案参考。
   客户类型	根据企业类型选择。
   客户所属国家	申请跨境业务的主体所在国家。
   客户联系人	-
   客户联系人电话	-
   联系人证件类型	-
   联系人证件号	-
   经营范围	概括描述主营业务即可。
   客户企业规模（人数)	仅做备案参考。
   客户境内外分公司所在国家	根据企业实际情况填写。

   表3 跨境申请材料

   参数	说明	具体申请材料说明	签字	盖章（企业公章）
   营业执照	请上传加盖过公章的营业执照照片。 盖章位置请参考相应的模板文件。	营业执照扫描件	-	√
   业务协议	请下载《华为云服务跨境专线业务服务协议》后，填写签字盖章后上传扫描件。 请在签字栏处签字。 盖章需覆盖签名。	《华为云服务跨境专线业务服务协议》扫描件	√	√
   信息安全承诺书	下载《信息安全承诺书模板》 后，填写签字盖章后上传扫描件。 请在签字栏处签字。 盖章需覆盖签名。 该材料中需要填写公司名称、带宽值，带宽值可按照初始预估值填写。	《中国联通专线业务信息安全承诺书》扫描件	√	√

4. 单击“立即申请”。

步骤二：创建云连接实例

1. 进入云连接实例列表页面。
2. 单击页面右上方的“创建云连接”。
3. 在弹出的对话框中根据表4填写对应参数。

   表4 创建云连接实例参数

   参数	示例	说明
   名称		云连接实例的名称。 长度为1~64个字符，中、英文字母，数字，下划线，中划线，点。
   企业项目		企业项目是一种云资源管理方式，企业项目管理服务提供统一的云资源按项目管理，以及项目内的资源管理、成员管理。
   使用场景		虚拟私有云：选择虚拟私有云场景时，网络实例类型支持选择虚拟私有云（VPC）和虚拟网关（VGW）。
   标签		云连接实例的标识，包括键和值。可以为云连接实例创建20个标签。 说明： 如果已经通过TMS的预定义标签功能预先创建了标签，则可以直接选择对应的标签键和值。 预定义标签的详细内容，请参见预定义标签简介。
   描述		云连接实例的描述。 长度为0~255个字符。

4. 单击“确定”，完成云连接实例的创建。

步骤三：加载网络实例

用户需要根据规划的网络连通情况，将需要进行互通的VPC实例加载到创建的云连接实例中。

1. 进入云连接实例列表页面。
2. 单击目标云连接实例名称，进入基本信息页面。
3. 单击“网络实例”页签。
4. 单击“加载网络实例”，在弹出的对话框中加载同账号网络实例。
5. 根据表5填写对应参数后，单击“确定”。

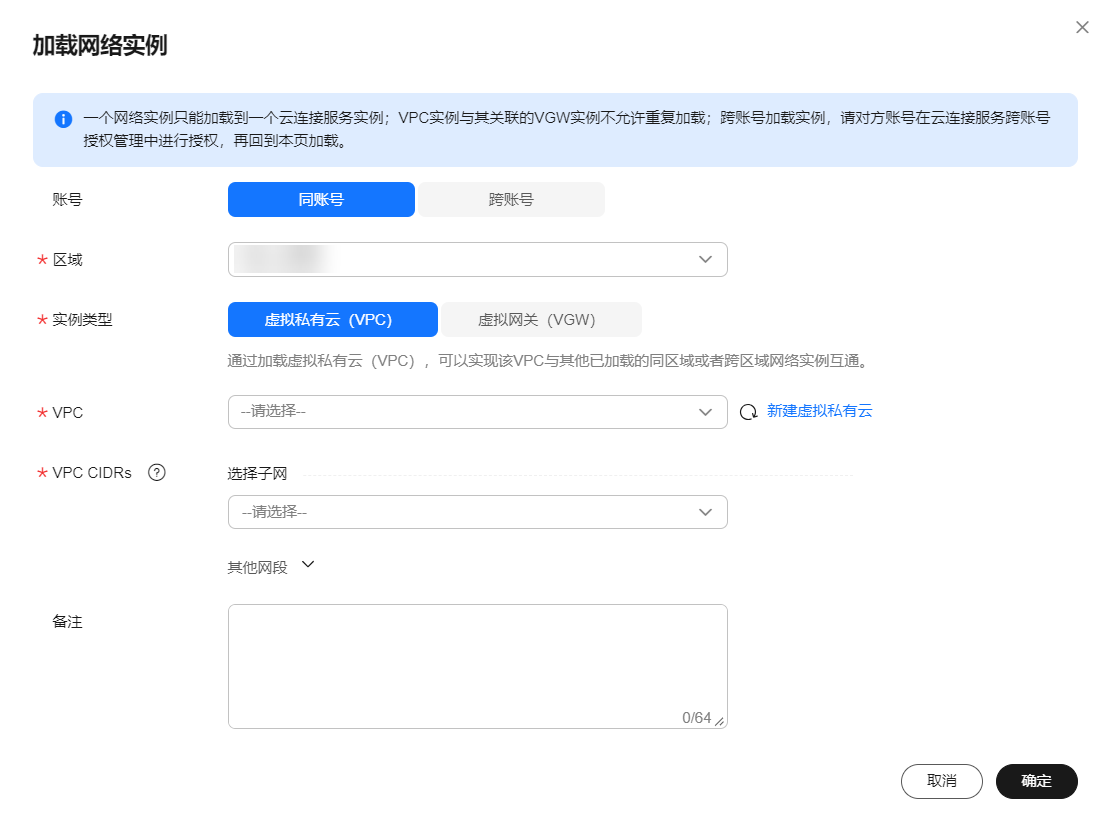

   图3 加载同账号网络实例


   表5 加载同账号网络实例参数

   参数	说明
   账号	加载的网络实例的账号类型。 这里选择同账号。
   区域	需要连接的VPC所在区域。
   实例类型	需要加载到云连接实例中实现互通的实例类型。包括： 虚拟私有云（VPC） 虚拟网关（VGW） 这里选择虚拟私有云（VPC）。
   VPC	需要加载到云连接实例中实现网络互通的VPC名称。 当实例类型参数选择虚拟私有云时，需要配置此参数。
   VPC CIDRs	需要加载到云连接实例中实现网络互通的VPC内的网段路由。 当实例类型参数选择虚拟私有云时，需配置以下两个参数： 子网 其他网段：其中包含自定义网段的配置
   备注	加载同账号网络实例备注信息。

6. 在弹出加载成功的对话框中，如果需要继续加载网络实例，在对话框中单击“继续加载”。不需要加载可以关闭弹窗，在网络实例页签中查看已加载的网络实例信息。

步骤四：购买带宽包

云连接实例默认跨区域互通带宽为10kbps，仅用于测试连通性。为了实现相同大区不同区域或不同大区之间的互通，用户需要先购买带宽包，绑定到对应的云连接实例中，并配置域间带宽以保证业务正常使用。

一个云连接实例只能绑定一个相同规格的带宽包。例如，云连接实例A只能绑定一个中国大陆到亚太的带宽包。

1. 单击已创建的云连接实例名称，进入基本信息页面。
2. 单击“带宽包”页签。
3. 单击“购买带宽包”，在购买带宽包页面中，根据表6填写对应参数，单击“立即购买”。

   表6 购买带宽包参数

   参数	说明
   计费模式	包年/包月。 用户根据需要选择购买时长，按照年或月为单位进行购买。
   名称	带宽包的名称。 长度为1~64个字符，支持数字，英文字母，下划线，中划线，点。
   计费方式	按宽带计费。
   互通类型	互通大区的类型。支持： 大区内互通：指配置域间带宽的区域在同一个大区内。 跨大区互通：指配置域间带宽的区域在不同的大区内。
   互通大区	需要实现互通的区域，即配置域间带宽时涉及的区域。
   带宽	带宽是所有基于该带宽包配置的域间带宽总和，请根据网络情况提前做好规划。 单位Mbit/s。
   标签	带宽包的标识，包括键和值。可以为带宽包创建20个标签。 说明： 如果已经通过TMS的预定义标签功能预先创建了标签，则可以直接选择对应的标签键和值。 预定义标签的详细内容，请参见预定义标签简介。
   购买时长	按照用户需求，选择对应的购买时间。 可支持自动续费。
   云连接实例	选择需要绑定的云连接实例名称。支持： 绑定 暂不绑定

4. 在订单确认页面再次确认购买带宽包的信息，单击“去支付”。
5. 在付款信息页面，单击“确认”。

   在带宽包列表中可查看带宽包信息，如果“状态”为“正常”，表示购买成功。

步骤五：配置域间带宽

云连接实例默认跨区域互通带宽为10kbps，仅用于测试连通性，需配置域间带宽以保证业务正常使用。

1. 单击已创建的云连接实例名称，进入基本信息页面。
2. 单击“域间带宽”页签。
3. 单击“配置域间带宽”，根据表7填写对应参数。

   表7 配置域间带宽参数

   参数	说明
   互通区域	需要实现互通的区域名称。 请选择两个需要互通的区域。
   带宽包	云连接实例绑定的带宽包。
   带宽	两个区域实现互通的带宽。 所有基于该带宽包配置的域间带宽总和不超过带宽包的带宽，请预先做好规划。

4. 单击“确定”，完成配置。

   配置完域间带宽后，北京四和中国香港就可以进行正常通信，可通过查看路由信息验证相关配置。
