通过华为云Astro轻应用中的连接器上传并识别身份证图片

期望实现效果

华为云Astro轻应用封装了不同类型的连接器用于对接其他服务,对接后即可在应用中使用该服务。例如,通过连接器对接OCR后,可识别某用户上传到华为OBS上的身份证图片的全部信息。

图1 在页面提交身份证信息

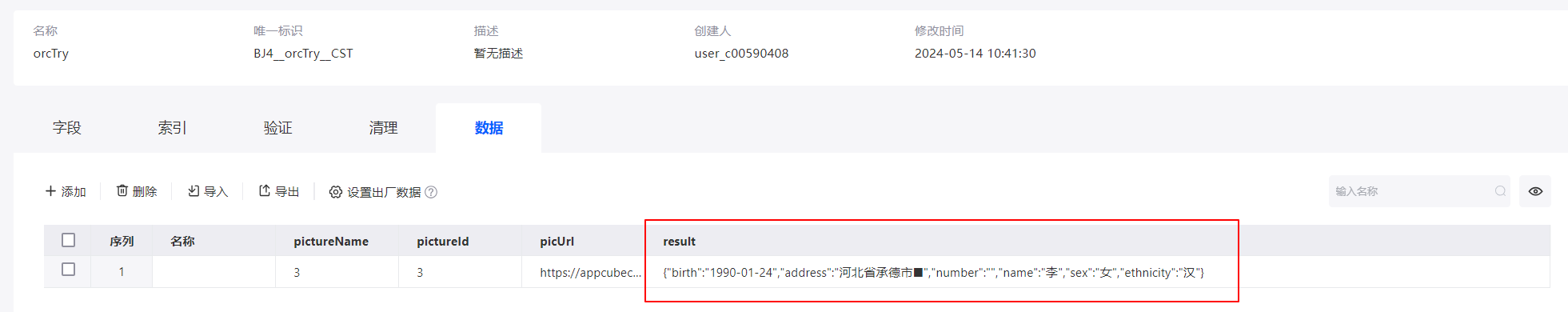

图2 成功识别图片

功能实现方法

  1. 准备工作。

    • 需要拥有一个华为账号或一个可用于访问OBS的IAM用户,即先注册华为云并实名认证、创建IAM用户、充值以及购买资源包,具体操作请参见使用OBS前需要做的准备工作
    • 获取AK(Access Key ID)、SK(Secret Access Key),即访问密钥对,具体操作请参见获取AK/SK
    • 已在华为OBS上,创建存储桶(例如“appcubecn4”),用于后续存储对象使用,具体操作请参见如何创建桶,请记录创建桶时选择的区域。

  2. 创建一个低代码应用。

    1. 参考授权用户使用华为云Astro轻应用并购买实例中操作,申请华为云Astro轻应用免费试用或购买商业实例。
    2. 实例购买后,在华为云Astro轻应用服务控制台的“主页”中,单击“进入首页”,进入应用开发页面。
    3. “应用”中,单击“新建低代码应用”或单击,进入新建低代码应用页面。

      首次创建应用时,请根据界面提示创建一个命名空间。命名空间一旦创建,不能修改和删除,创建前请确认好相关信息。建议使用公司或团队的缩写作为命名空间。

    4. 在新建低代码应用页面,应用类型选择“标准应用”,单击“确定”
    5. 输入应用的标签和名称,单击“新建”,即可进入应用设计器。
      图3 创建一个空白应用
      表1 新建空白应用参数说明

      参数

      说明

      示例

      标签

      新建应用的标签,长度不能超过80个字符。标签是应用在系统中的唯一标识,创建后不支持修改。

      我的第一个应用

      名称

      新建应用的名称,输入标签值后单击该参数的输入框,系统会自动生成应用的名称,同时自动在名称前,添加命名空间__。命名要求如下:

      • 长度不能超过31个字符,包括前缀命名空间的长度。

        名称前的内容为命名空间,在华为云Astro轻应用中为了避免不同租户间数据的重名,租户在首次创建应用时需要先定义一个命名空间。一个租户只能创建一个命名空间,创建后不支持修改。

      • 必须以英文字母开头,只能由英文字母、数字或单下划线组成,且不允许以下划线结尾。

      A

  3. 创建一个OBS连接器。

    1. 在应用设计器中,选择“集成”,单击“连接器”下的“连接器实例”
    2. 在存储中,选择“OBS”,单击“+”,进入创建OBS页面。
    3. 输入基本信息并添加桶,单击“保存”
      图4 设置基本信息
      图5 添加桶
      表2 新建OBS连接器参数说明

      参数

      说明

      示例

      名称

      新建OBS连接器的名称。命名要求如下:

      • 长度不能超过64个字符,包括前缀命名空间的长度。

        标识前模糊掉的内容为命名空间,在华为云Astro轻应用中为了避免不同租户间数据的重名,租户在首次创建应用时需要先定义一个命名空间。一个租户只能创建一个命名空间,创建后不支持修改。

      • 必须以英文字母开头,只能由英文字母,数字和单下划线组成,且不能以下划线结尾。

      uploadMod

      鉴权方式

      根据实际情况选择鉴权方式:

      • 选择AK/SK方式:需先获取访问密钥,并手动输入AK/SK。
      • 选择委托授权方式:需统一授权,无需再填写访问密钥。

      AK/SK

      访问密钥

      配置用户的访问密钥AK。

      1中获取的Access Key ID值

      密钥

      配置与访问密钥AK结合使用的私有访问密钥SK。

      1中获取的Secret Access Key值

      设置存储桶所在的区域和桶名称。

      区域选择“华北-北京四”,桶名称为“appcubecn4”,即1中提前创建的桶

  4. 创建对象orcTry,用于存放图片URL等信息。

    1. 在应用设计器的左侧导航栏中,选择“数据”,单击对象中的“+”
    2. 设置对象的名称和唯一标识为“orcTry”,单击“确定”

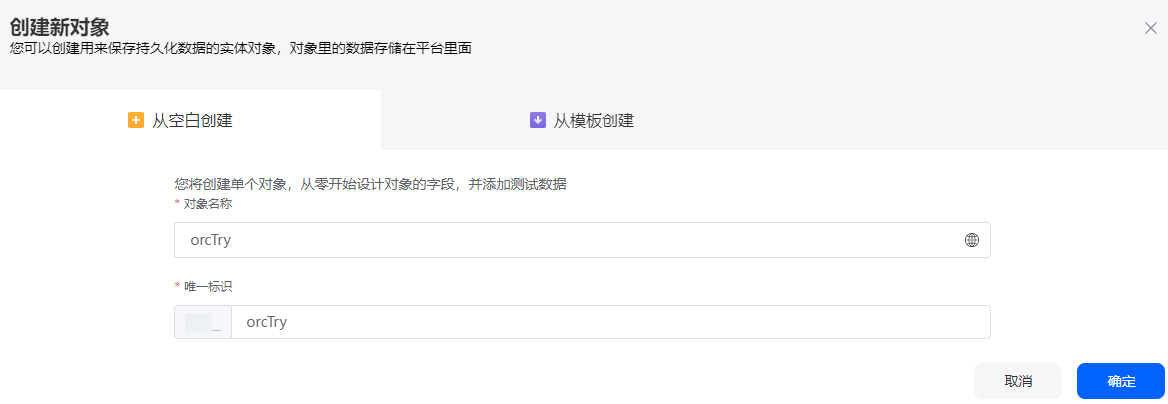

      图6 创建对象orcTry
    表3 新建orcTry对象参数说明

    参数

    说明

    示例

    对象名称

    新建对象的名称,创建后可修改。

    取值范围:1~80个字符。

    orcTry

    唯一标识

    新建对象在系统中的标识,创建后不支持修改。命名要求如下:

    • 长度不能超过63个字符,包括前缀命名空间的长度。
    • 必须以英文字母开头,只能由英文字母,数字和下划线组成,且不能以下划线结尾。

    orcTry

    1. 在已创建的对象中,单击,进入对象详情页面。
    2. “字段”页签,单击“添加”,为对象添加pictureName字段。

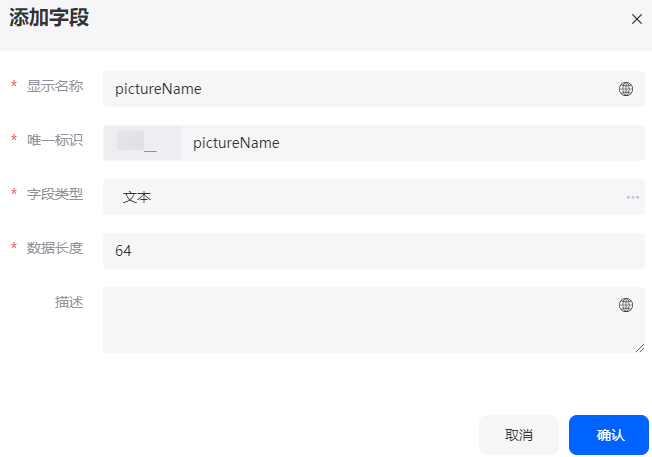

      图7 添加pictureName字段
      表4 添加字段参数说明

      参数

      说明

      示例

      显示名称

      新建字段的名称,创建后可修改。

      取值范围:1~63个字符。

      pictureName

      唯一标识

      新建字段在系统中的标识,创建后不支持修改。命名要求如下:

      • 长度不能超过63个字符,包括前缀命名空间的长度。
      • 必须以英文字母开头,只能由英文字母,数字和单下划线组成,且不能以下划线结尾。

      pictureName

      字段类型

      单击,在弹出的页面中,根据页面提供的参数解释,选择新建字段所属的类型。

      文本

    3. 按照上述操作,为对象添加表5中字段。
      表5 添加其他字段

      显示名称

      唯一标识

      字段类型

      pictureId

      pictureId

      文本

      picUrl

      picUrl

      文本区

      result

      result

      文本区

  5. 创建OCR连接器。

    1. 在应用设计器中,选择“集成”,单击“连接器”下的“连接器实例”
    2. 在AI中,选择“OCR”,单击“+”,进入创建OCR页面。
    3. 输入基本信息,单击“保存”

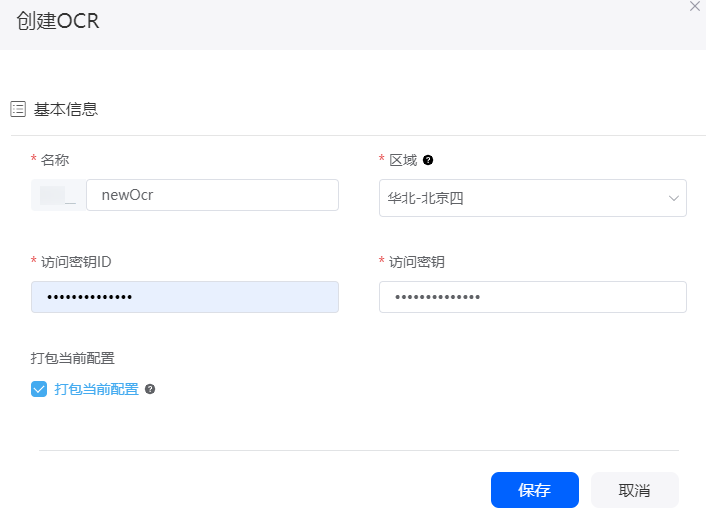

      图8 设置基本信息
      表6 新建OCR连接器参数说明

      参数

      说明

      示例

      名称

      新建OCR连接器的名称。命名要求如下:

      • 长度不能超过63个字符,包括前缀命名空间的长度。
      • 必须以英文字母开头,只能由英文字母,数字和单下划线组成,且不能以下划线结尾。

      newOcr

      区域

      OCR服务的区域。

      华北-北京四

      访问密钥ID

      访问密钥ID和访问密钥一起使用,对请求进行加密签名。

      参考1中操作获取,配置为“AK”的值

      访问密钥

      访问密钥ID结合使用的密钥,对请求进行加密签名,可标识发送方,并防止请求被修改。

      参考1中操作获取,配置为“SK”的值

  6. 创建脚本,用于提交图片信息以及OCR接口识别图片内容。

    1. 在应用设计器中,选择“逻辑”,单击脚本后的“+”
    2. 新建一个空白脚本,脚本名称为octTryTs。

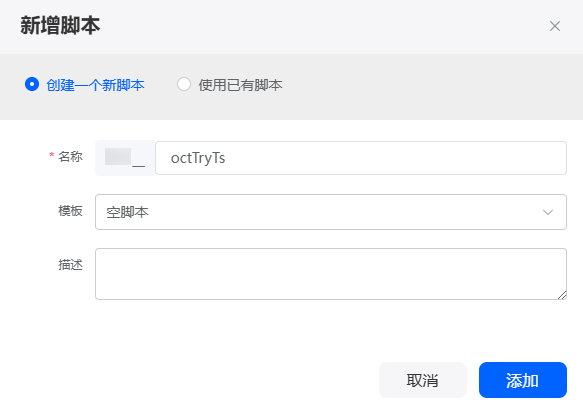

      图9 新建octTryTs脚本
    3. 在脚本编辑器中,输入如下示例代码。
      //本脚本用于提交图片信息以及调用ocr接口识别图片内容
      import * as db from 'db';//导入处理object相关的标准库
      import * as context from 'context';//导入上下文相关的标准库
      import * as ocr from 'ocr';

      //定义入参结构
      @action.object({ type: "param" })
      export class ActionInput {
          @action.param({ type: 'String', required: true, label: 'String' })
          proId: string;
          @action.param({ type: 'String', required: true, label: 'String' })
          proName: string;
          @action.param({ type: 'Any', required: true, label: 'Any' })
          url: any;

      }
      //定义出参结构,出参包含1个参数,workOrder的记录id
      @action.object({ type: "param" })
      export class ActionOutput {
          @action.param({ type: 'String' })
          id: string;
          @action.param({ type: 'String', required: true, label: 'String' })
          url: string;
      }
      //使用数据对象命名空间__orcTry__CST
      @useObject(['命名空间__orcTry__CST'])
      @action.object({ type: "method" })
      export class CreateWorkOrder {    //定义接口类,接口的入参为ActionInput,出参为ActionOutput
          @action.method({ input: 'ActionInput', output: 'ActionOutput' })
          public createWorkOrder(input: ActionInput): ActionOutput {
              let cli = ocr.newClient("命名空间__newOcr"); //创建连接器实例
              let out = new ActionOutput();    //新建出参ActionOutput类型的实例,作为返回值
              let error = new Error();    //新建错误类型的实例,用于在发生错误时保存错误信息
              try {
                  let url = "https://appcubecn4.obs.cn-north-4.myhuaweicloud.com/" + input.url[0]['originalUrl']; // 拼接成完整的图片url信息
                  let resp = cli.idCardWithURL(url, "front"); // 调用ocr接口,front表示识别身份证正面
                  let productData = new Object();
                  productData['命名空间__pictureName__CST'] = input.proName;   //将入参赋值给productData变量,方便后面使用
                  productData['命名空间__pictureId__CST'] = input.proId;
                  productData['命名空间__picUrl__CST'] = url;
                  productData['命名空间__result__CST'] = JSON.stringify(resp['result']);
                  let s = db.object('BJ4__orcTry__CST');    //获取命名空间__orcTry__CST这个Object的操作实例
                  let id = s.insert(productData);
                  if (id) {
                      out.id = id;
                      out.url = url;
                  } else {
                      error.name = "WOERROR";
                      error.message = "Unable to create pic!";
                      throw error;
                  }
              } catch (error) {
                  console.error(error.name, error.message);
                  context.setError(error.name, error.message);
              }
              return out;
          }
      }
    4. 单击,保存脚本,保存成功后单击,激活脚本。

  7. 新建页面模型。

    1. 在应用设计器中,选择“界面”,单击页面后的“+”,新建一个标准页面。
    2. 在标准页面底部,单击“模型视图”
    3. 单击“新增模型”,输入模型名称(如orcNew)、“来源”选择“服务”,单击“下一步”
      图10 新建模型
    4. 选择6中创建的脚本,单击“确定”后,再单击“下一步”

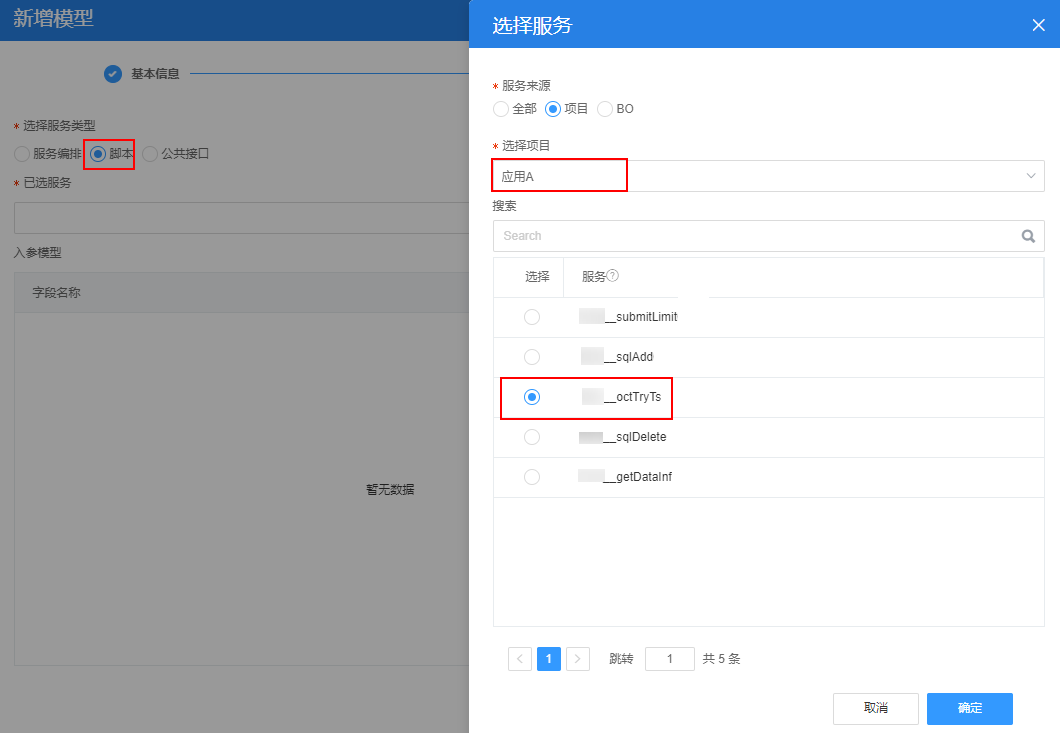

      图11 选择脚本
    5. 直接单击“确定”,完成模型的创建。

  8. 创建图片上传表单页面。

    1. 在标准页面中,拖入2个输入框组件、1个按钮和1个上传组件。
    2. 将输入框标签分别修改为“name”“id”,将按钮显示名称设置为“添加”

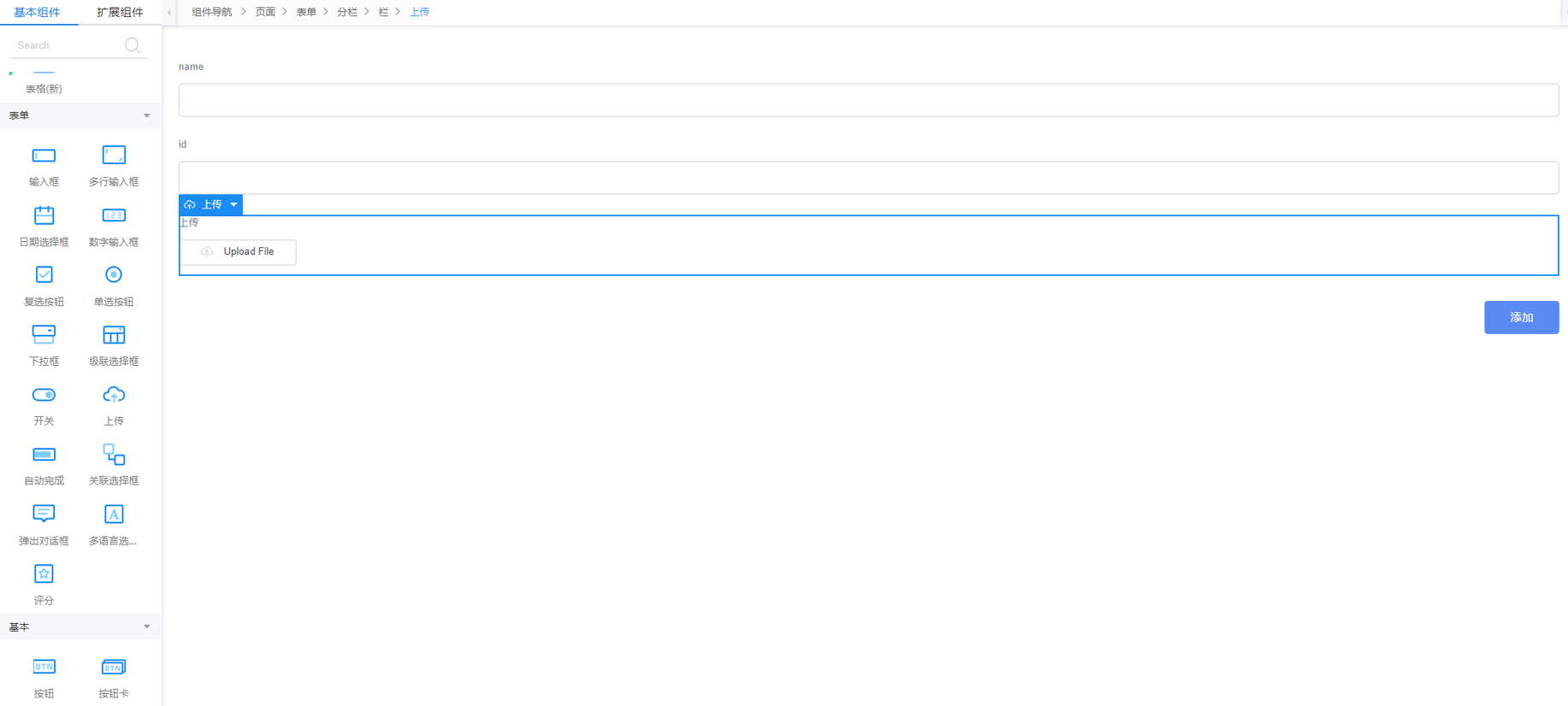

      图12 表单最终设置效果
    3. 选中name输入框,在属性 > 数据绑定 > 值绑定中,单击
    4. 选择7中创建模型中的proName字段,单击“确定”

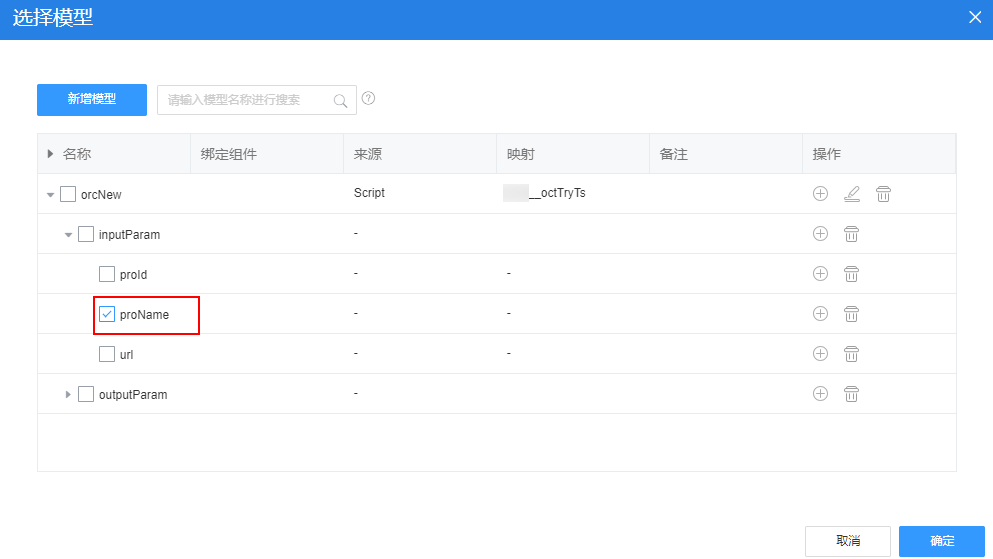

      图13 选择proName字段
    5. 选中id输入框,在属性 > 数据绑定 > 值绑定中,单击
    6. 选择7中创建模型中的proId字段,单击“确定”
      图14 选择proId
    7. 同样,按照上述操作,为上传组件绑定模型,并设置存储信息。

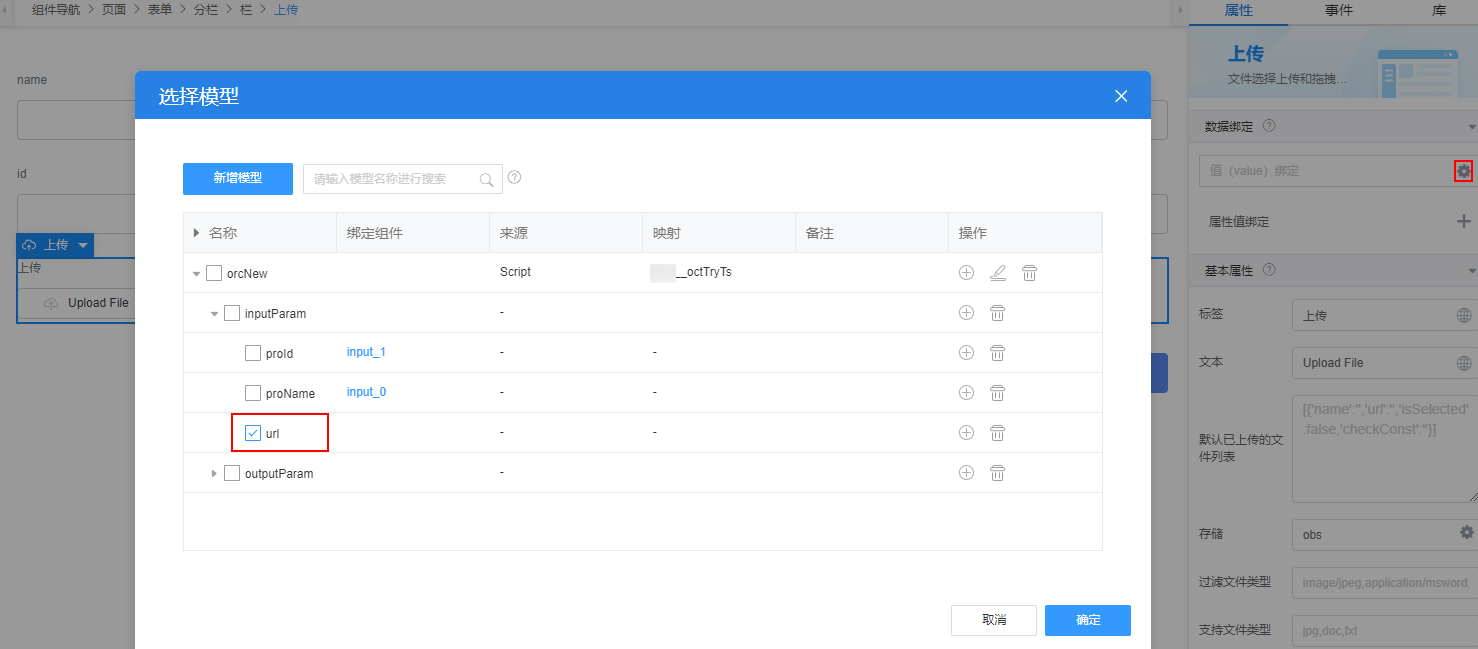

      图15 为上传组件绑定模型

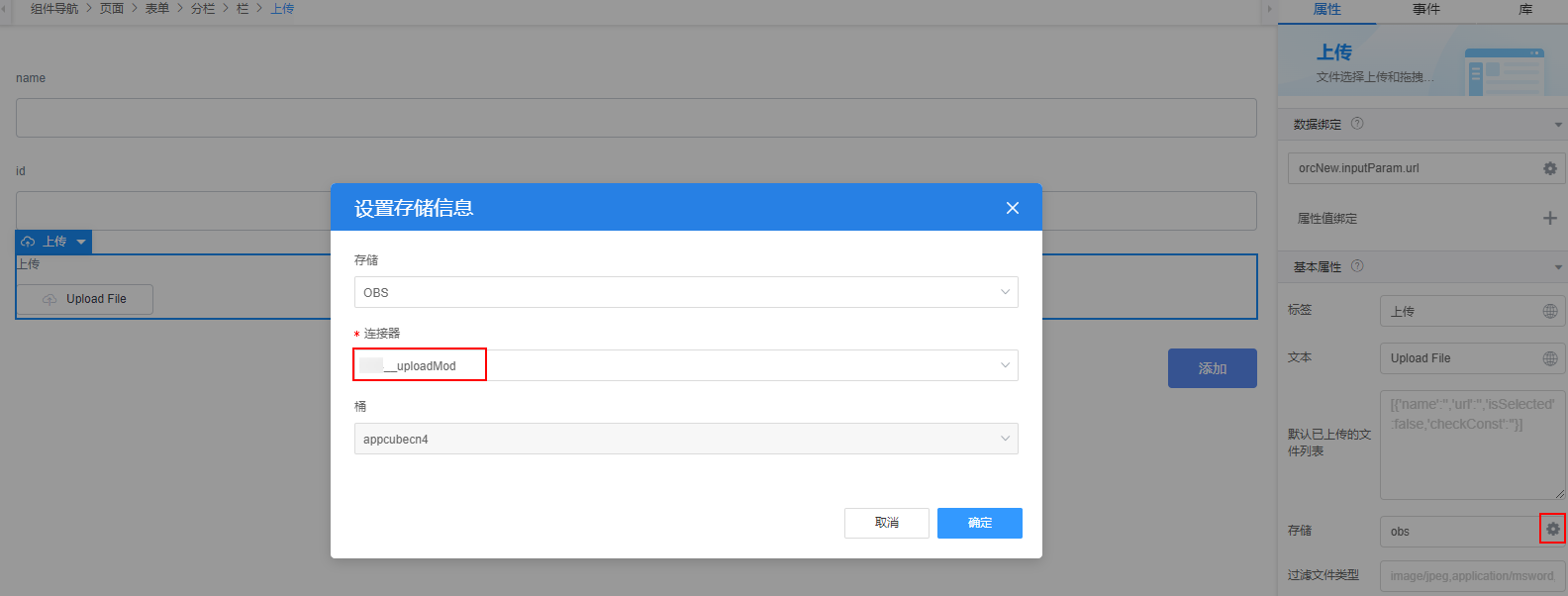

      图16 设置存储信息

  9. 为添加按钮,添加事件。

    1. 选中添加按钮组件,选择“事件”页签。
    2. 单击“点击”后的“+”,进入添加动作页面。
    3. 在自定义动作中,输入自定义代码,单击“保存”

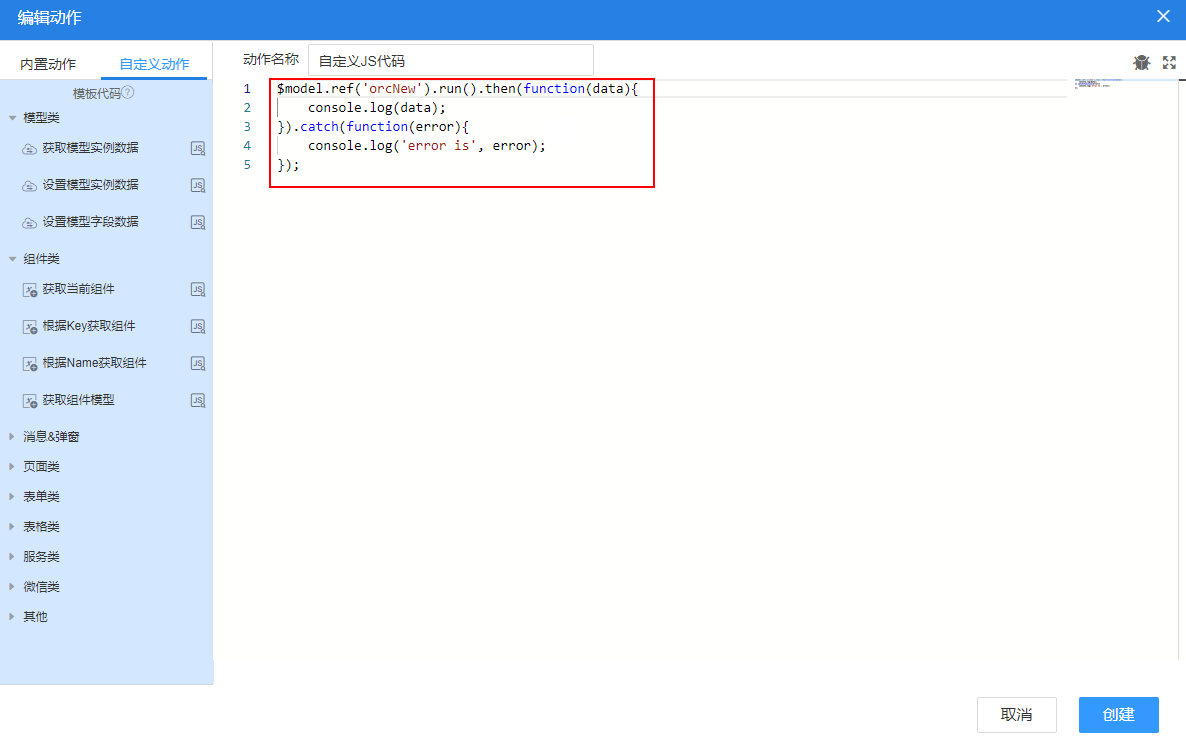

      图17 自定义动作

      其中,“orcNew”7中创建模型的名称。

      $model.ref('orcNew').run().then(function(data){
          console.log(data);
      }).catch(function(error){
          console.log('error is', error);
      });

  10. 返回标准页面,单击,保存页面,保存成功后单击,预览效果。
