开始部署

本节将使用平台默认的镜像仓库部署平台，需从 外部 镜像仓库拉取集群所需的平台组件镜像，请提前搭建好存储平台组件镜像的镜像仓库，具体实施方案请联系技术支持人员。

部署过程

  1. 将主安装包解压缩到global 平台的第一台master节点的/root/cpaas-install（也可以解压缩到其他目录，要求存储解压缩文件的目录最少有100G 的空间，部署完毕后可以删除该目录）。
  2. 在第一台master上执行如下命令，解压并进入安装目录：

    tar -xvf <安装包文件地址，例如：installer-v3.6.0.tar> -C /root/cpaas-install      #解压安装包
cd /root/cpaas-install/installer

  3. 选择global集群网络，执行相应安装命令。

    • 使用Kube-OVN Overlay网络部署global集群。
      bash setup.sh
    • 使用Calico网络部署global集群。
      bash setup.sh --network-mode calico

  4. 根据命令行中的回显，使用浏览器输入访问地址，访问平台部署页面。

    等待 minialauda ready 的步骤大约需要 5 分钟。

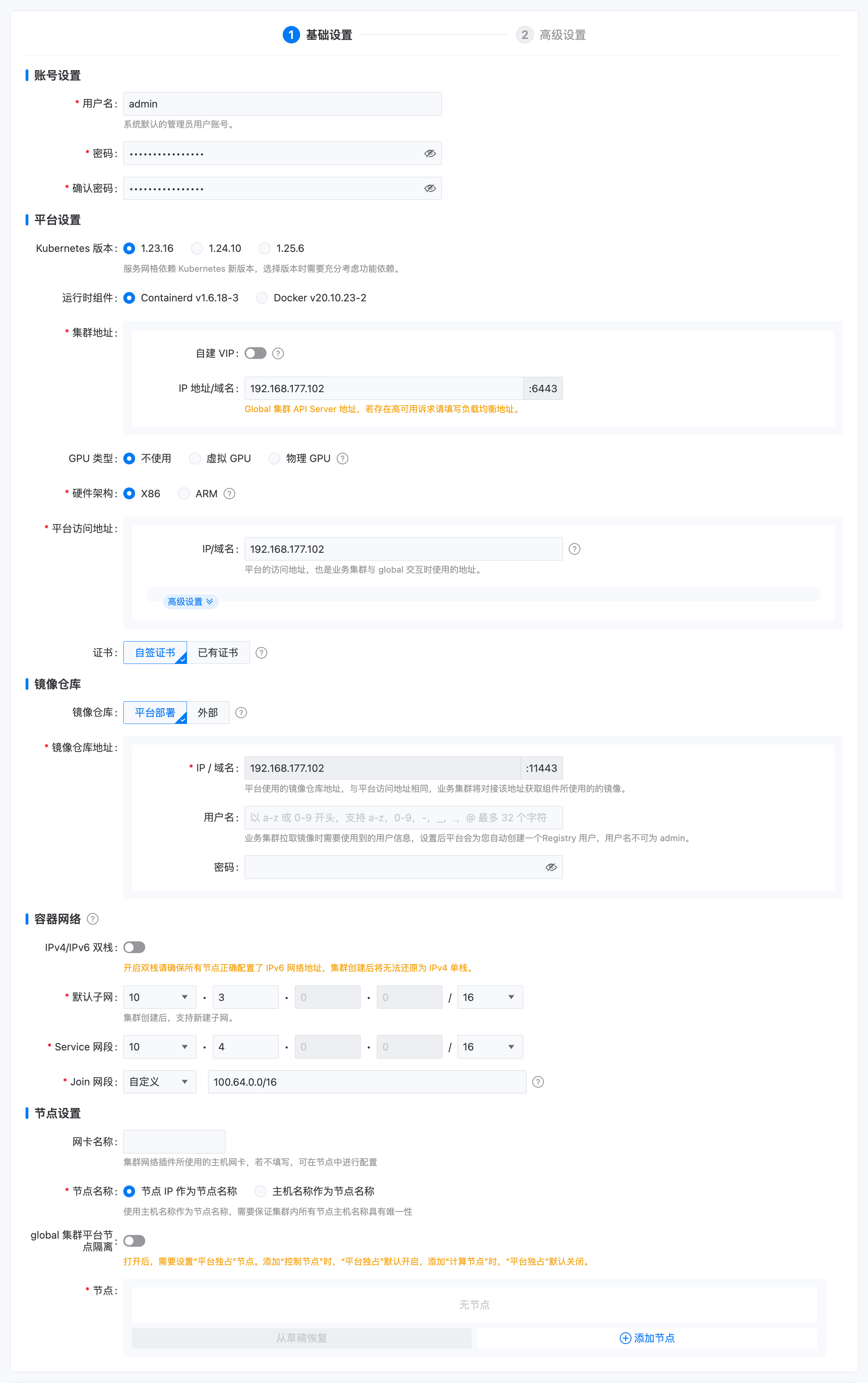

    图1 基础设置

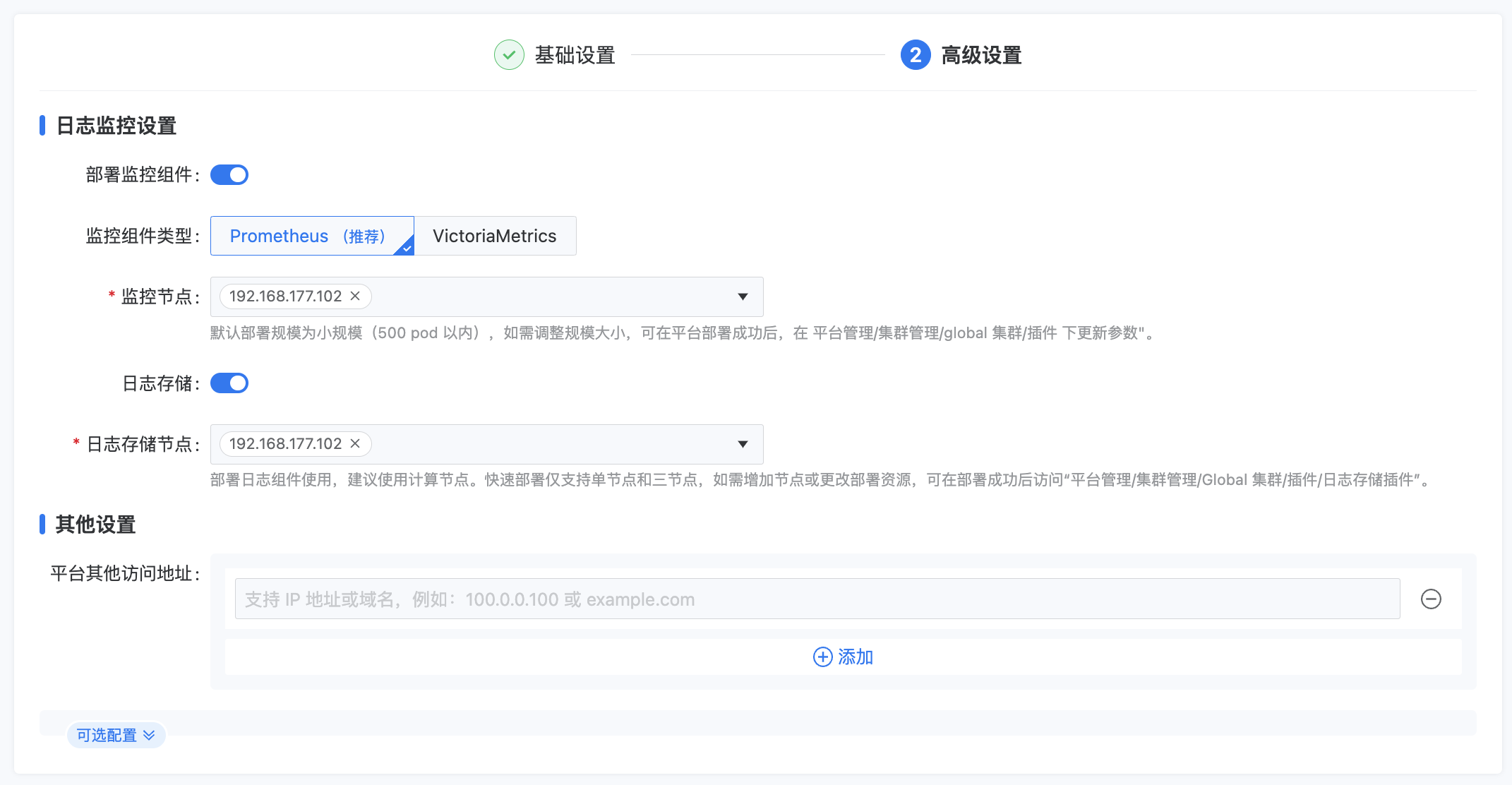

    图2 高级设置
    表1 参数配置说明

    配置

    参数

    说明

    备注

    平台设置

    Kubernetes版本

    选择集群的Kubernetes组件版本。

    服务网格依赖 Kubernetes 新版本，选择版本时需要充分考虑功能依赖，可参考产品基线文档获取功能依赖关系。

    运行时组件

    选择容器运行时版本，默认使用Containerd，帮助您快速搭建：

    • Containerd

      调用链更短、组件更少、更稳定、占用节点资源更少。

    /

    集群地址

    global所在Kubernetes集群暴露的apiserver地址。请提前参考 全栈云原生开放平台部署文档 > 容量规划 章节确定部署架构，以下为您简单例举了两种部署模式配置：

    • 高可用部署模式配置，以下模式二选一：
      1. 使用 keepalived 实现集群地址高可用：开启自建 VIP（虚拟路由器 ID）开关，并设置 IP 地址/域名 为已申请的 VIP，集群使用自建 VIP 并创建成功后，集群的访问地址则为 <VIP>:6443。
      2. 使用负载均衡器实现集群高可用：关闭自建 VIP开关，配置 IP地址/域名 为提前准备的集群外负载均衡器（例如：F5 设备、IaaS 层的负载均衡器或 HAProxy 软件等）的 IP 或域名。
    • 单节点部署模式配置：使用一个节点作为控制节点，也作为计算节点，快速体验平台功能。您可关闭自建 VIP开关，配置 IP地址/域名 为准备的一个节点 IP。

      提示：如有在集群创建成功后添加控制节点的计划，为方便后续扩容，建议您在 IP地址/域名框中输入提前准备的集群外的负载均衡的 IP 或域名。

    注意：

    • 开启自建 VIP 时，keepalived 需要主机网络支持 VRRP（Virtual Router Redundancy Protocol），并且所有节点与 VIP 在同一子网。
    • 如需使用自建 VIP作为集群地址，使集群地址高可用，请提前联系平台的网络管理员或运维人员申请 VIP（Virtual IP）及 VRID（虚拟路由器 ID），且同一子网下 VRID 不允许重复。

    GPU 类型

    如果该节点需要使用GPU，请选择相应GPU类型。

    请确保该节点中已安装GPU驱动。

    硬件架构

    支持X86和ARM。

    当前集群的硬件架构标识，选择对应的硬件架构后，在该集群下后续仅支持添加对应硬件架构的节点。

    平台访问地址

    平台的访问地址，也是global集群与业务集群交互时使用的地址，默认与集群地址相同，如果平台访问地址有以下需求，可参考配置：

    • 有内外网访问需求：则此地址需要填写内网地址。平台其他访问地址可以在本安装页面的高级设置中添加。
    • 有容灾需求：则此地址必须为域名。
    • 使用合法证书：需填写域名并在证书参数中，配置自签证书或上传认证机构颁发的证书。

    默认使用HTTPS协议部署平台，如果确认使用不安全的HTTP协议部署平台，可在高级设置中打开开关。

    镜像仓库

    镜像仓库

    存储平台组件镜像的仓库。

    • 平台默认：部署global时将创建内置镜像仓库，平台所有组件镜像将从内置镜像仓库中拉取。
    • 外部：填写外部镜像仓库信息，在容灾环境中必须保证仓库地址在所有容灾节点都可以访问，请提前搭建好存储平台组件镜像的镜像仓库，具体实施方案请联系技术支持人员。

    /

    容器网络

    IPv4/IPv6双栈

    IPv4/IPv6双栈可以有效弥补IPv4网络地址资源有限的问题。

    提示：开启双栈请确保所有节点正确配置了 IPv6 网络地址，集群创建后将无法还原为 IPv4 单栈。

    当您的业务应用涉及到以下场景时，建议您启用双栈：

    • 您的应用需要为使用 IPv6 终端的用户提供访问服务。
    • 您需要对使用 IPv6 终端访问应用提供的服务的访问来源进行数据分析处理。
    • 如果您的应用系统与其他系统（例如：数据库系统）、应用系统之间需要使用 IPv6 进行内网访问。

    平台global默认使用Kube-OVN Overlay网络，您需确保容器网络和宿主机网络属于不同网段，否则系统部署可能会出现异常。

    默认子网

    表示默认子网网段。即Cluster CIDR。

    Service 网段

    供类型为ClusterIP的Kubernetes Service使用的IP地址段，不可与默认子网的网段重叠。

    Join 网段

    Kube-OVN Overlay传输方式下，供节点与容器组间通信使用的IP地址段。不可与默认子网、Service网段重叠。

    节点设置

    网卡名称

    集群网络插件所使用的主机网卡，如果不填写系统将自动获取节点默认路由所对应的网卡。

    /

    节点名称

    可选节点IP作为节点名称或主机名称作为节点名称。

    选择主机名称作为节点名称时，您需确保主机名称在当前集群中唯一。

    Global 集群平台节点隔离

    当您既需要 global 集群运行平台组件，又需要该集群部署业务应用时，为避免平台组件与业务应用抢占资源，可开启本功能。

    开启后，您需要在添加节点时，设置 平台独占 节点，表示该节点仅部署平台组件，并且平台组件（个别守护进程集除外）不会调度到非 平台独占 节点上。

    /

    添加节点
    • 控制节点仅支持 1 或 3 个，当控制节点为 3 个时 global 集群为高可用集群。
    • 平台独占：
      1. 控制节点:

        平台独占 开启时，可部署应用 强制关闭，不允许部署业务应用。

        平台独占 关闭时，可部署应用 默认关闭，可灵活调整是否部署业务应用。

      1. 计算节点:

        平台独占 开启时，可部署应用 强制关闭，不允许部署业务应用。

        平台独占 关闭时，可部署应用 强制开启，允许部署业务应用。

    • 添加控制节点或计算节点时，如果开启 GPU 节点，需要手动安装 GPU 驱动和容器运行时。
    • 在使用 Kube-OVN Overlay 网络部署平台时，如果指定了节点网卡名称，则该节点将使用设置的节点网卡。
    • 请先参考 全栈云原生开放平台部署文档 > 容量规划 章节进行部署架构选择。
    • 单击 添加 后，平台将对节点进行可用性检查，如果校验未通过，请根据提示信息调整相应配置并重新添加该节点。

    日志监控设置

    监控组件类型

    推荐您选择Prometheus作为平台监控组件，选择节点时建议您选择非控制节点搭建监控服务。

    选择VictoriaMetrics监控组件时，您须配置部署VictoriaMetrics代理实例数，即VMAgent的数量。推荐添加一个，最多支持添加三个。

    为确保监控节点的配置，您需要符合全栈云原生开放平台部署文档> 硬件需求章节内的要求。可靠性要求高的场景可以部署高可用的监控组件。

    监控组件默认以小规模部署，后续需要调整时，可在部署成功后的平台管理中关闭监控组件，选择重新部署，再选择节点部署不同规模的监控组件。

    日志存储节点

    在该节点上部署Elasticsearch等组件，建议选择非控制节点进行日志服务的搭建；默认配置的日志服务支持规模有限，如果日志规模较大，请联系相关人员。

    日志节点仅支持选择 1 个或 3 个，如果日志组件有更多节点的需求，请参考 修改 Es 节点数 小节。

    其他设置

    平台其他访问地址

    可输入多个 IP 或域名。
    • 如果填写 IP 地址，您须确保该 IP 地址可以转发到集群地址；
    • 如果填写域名，请确保已将域名解析至集群地址。

    Pod 数上限

    每个节点 Pod 数最大值，默认为 110。

    提示：部署架构为单节点时，为确保 Pod 有足够的 IP，可手动调整上限至 255 个。

    /

    产品

    选择需要部署的产品名称。

    /

    扩展参数

    不建议您手动设置扩展参数，设置后可能会导致集群不可用，且集群创建后无法修改，如果有相关需求，请联系技术支持人员。

    /

    上述参数输入完毕后，单击右下角的【开始部署】按钮即开始部署进程。

验证平台

检查 global 平台是否部署成功，在运行 global 组件的 Kubernetes 集群的 master 节点上执行以下命令：

# 检查 sentry 部署的 chart 是否成功：执行如下命令查找部署失败的 chart
kubectl get apprelease --all-namespaces
#检查 所有 pod 是否正常：执行如下命令查找失败的 pod
kubectl get pod --all-namespaces | awk '{if ($4 != "Running" && $4 != "Completed")print}' | awk -F'[/ ]+' '{if ($3 != $4)print}'

访问平台

因浏览器的兼容性不同，使用不同的浏览器访问平台时，可能存在平台界面显示错误或功能无法正常使用的情况。兼容浏览器的版本说明如下：

  • Google Chrome浏览器支持93 及以上版本；
  • Firefox浏览器支持92 及以上版本。
  1. 部署安装完毕后，在浏览器界面单击访问按钮，跳转至平台 Portal 页面，同时可下载并查看部署清单。
  2. 平台成熟度设置（Alpha 功能开关设置）：<平台访问地址>/console-platform/feature-gate

删除安装器

在部署平台的主机上执行 docker rm -f minialauda-control-plane，删除安装器，删除后将无法下载部署清单。

您也可不手动删除该容器，等待10分钟后系统将自动删除。
