编辑器页面介绍

编辑器页面分为算法区、元数据区、查询区、绘图区、结果展示区、属性及过滤区。

表1 区域说明
区域名称	说明
算法区	显示了GES服务支持的所有算法，且可在此区域设置各算法相关的属性。完整算法区功能介绍如表2所示。说明：算法区选择算法，执行后，画布区将展示包含关键结果的采样子图，对应的执行结果非完整结果。想获取完整返回结果请通过调用API获取。
元数据区	可以对元数据进行操作（如添加、隐藏、导入或导出等）。
图数据查询区	可以输入Gremlin查询语句执行查询操作。可以输入Cypher查询语句执行查询操作。
绘图区	图数据的可视化展示区。绘图区预置了快捷操作，方便您对图数据进行分析。绘图区详细功能介绍如表3所示。
结果展示区	包含如下两个页签：运行记录：具体介绍请参考查看运行记录查询结果：具体介绍请参考查看查询结果
条件过滤及属性区	在绘图区，可以选中一个点，单击右键，选择“查看属性”，显示该页面。包含如下两个页签：条件过滤页签可以设置条件属性，对图数据进行筛选分析。具体介绍请参考条件过滤。属性页签展示选中点或边的属性信息。

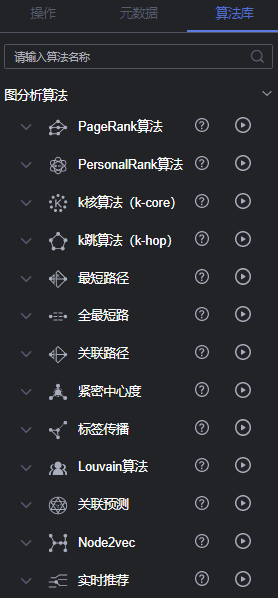

图1 算法区

表2 算法区介绍
界面元素	说明
	输入算法名称，快速查找对应的算法。
	展开算法的参数配置区域。
	运行算法。

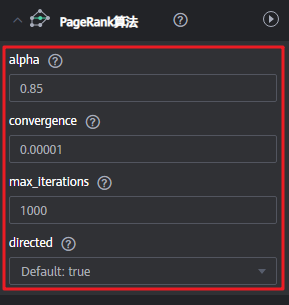

	算法的属性设置区域。每个算法的属性不同，详细信息请参考算法介绍。

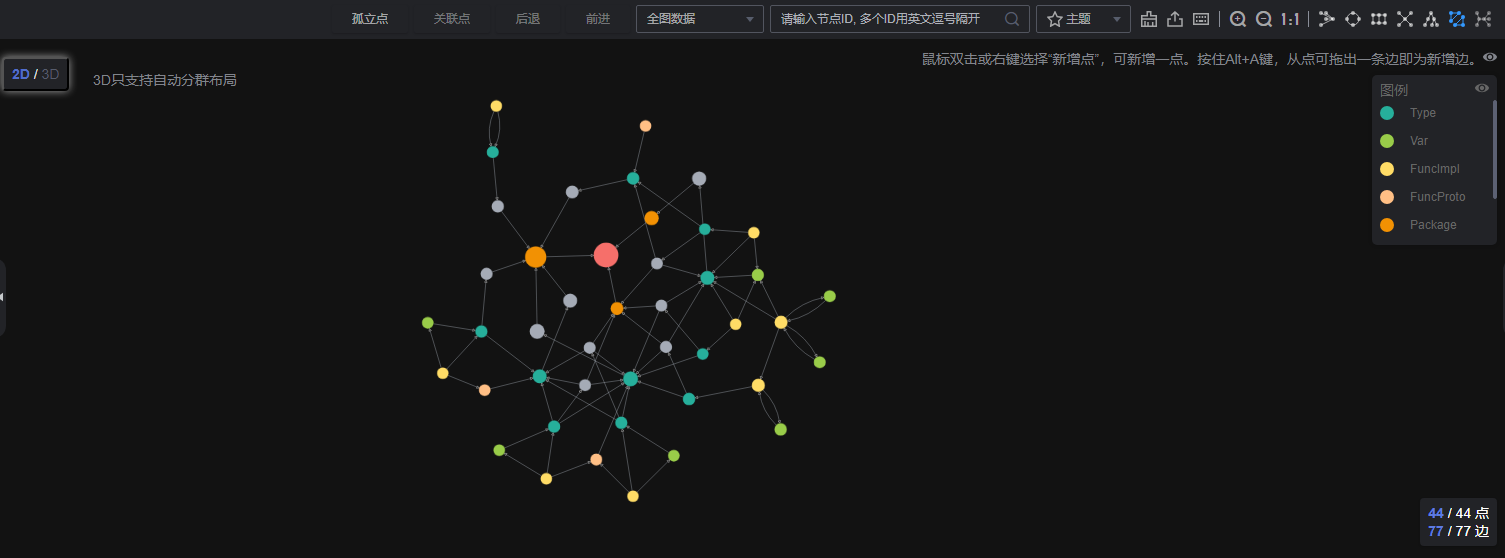

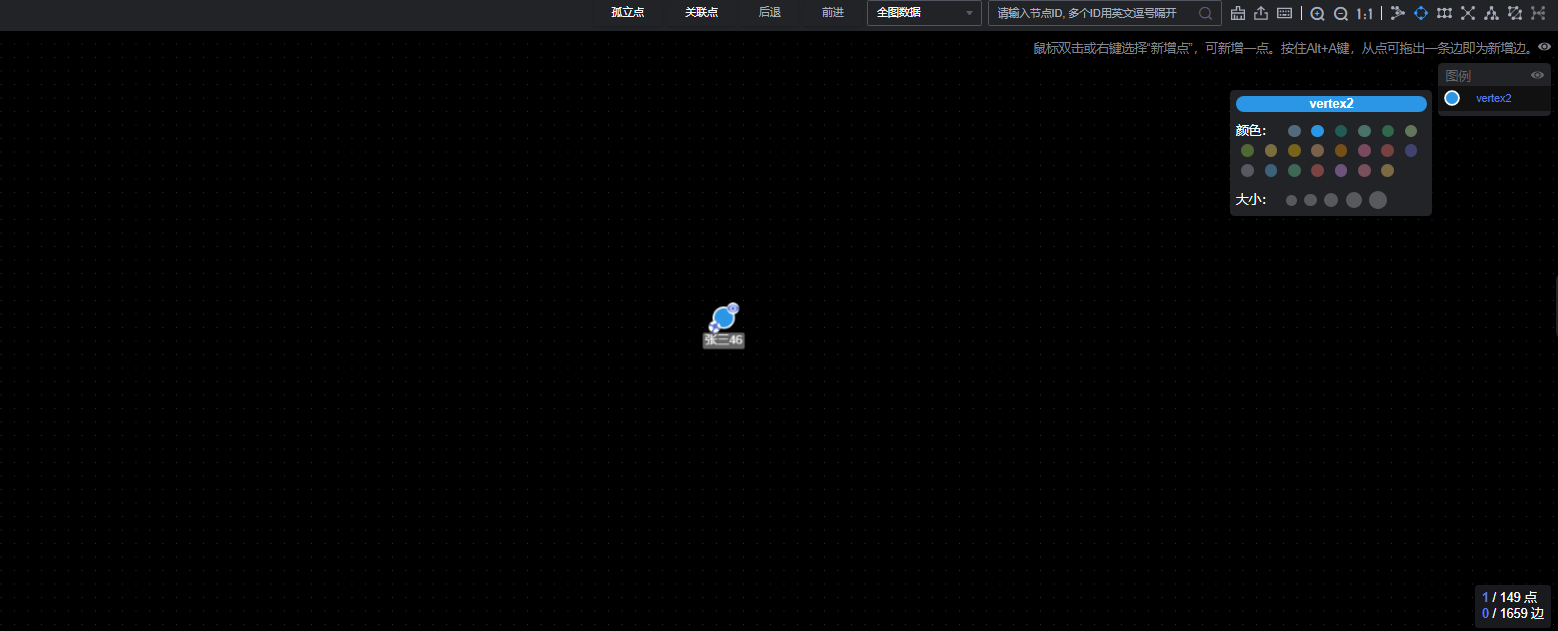

图2 绘图区

表3 绘图区介绍
界面元素	说明
	第1行： 13表示当前图上的点数据，886813表示整张图的所有点数据。第2行： 9表示当前图上的边数据，892773表示整张图所有边的数据。
	撤销前一步操作。
	选择显示“全图数据”或“当前数据”。 “全图数据”是图的所有数据。 “当前数据”是当前在画布上渲染出来的数据。
	选择了“全图数据”或者“当前数据”，在搜索框里输入节点ID，例如2，按回车或者单击查询图标，可快捷搜索出对应的点数据并渲染到图展示区域。说明：当前只支持单个顶点ID的输入。选择“当前数据”搜索，当前画布存在点会高亮显示出来。
	单击“清空”，清除画布所有内容。
	将画布内容导出，支持导出为png/csv（当前画布的snapshot/点边文件）。
	快捷键。 ctrl+s（保存画布）。 ctrl+e（清空画布所有内容）。 ctrl+‘+’（放大）。 ctrl+‘-’（缩小）。 ctrl+z (撤销 undo)。 ctrl+a（画布内容全选）。 del（删除画布中选中的点）。 ctrl+点击（多选点击的点和边）。
	放大图，最大放大至6倍。
	缩小图，最小缩小至0.05倍。
	适配当前屏幕。当界面中展示的点边与当前操作的浏览器窗口大小失调时，单击此按钮，可快速自动适配窗口大小。
	选择是否显示图例。

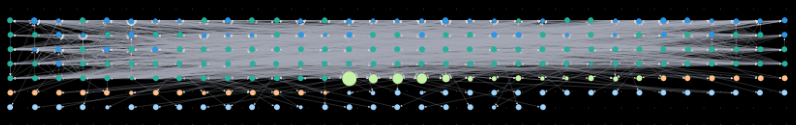

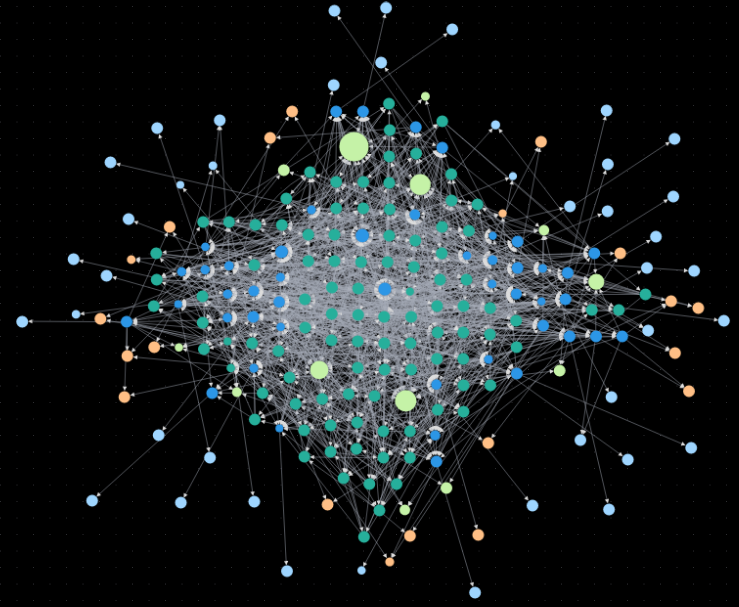

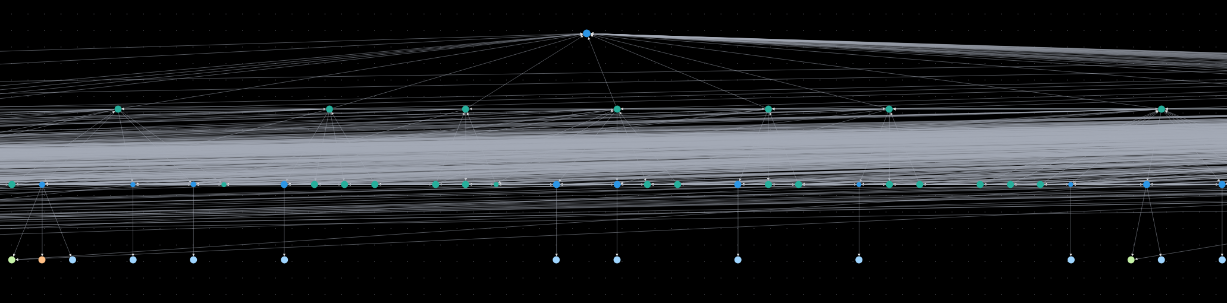

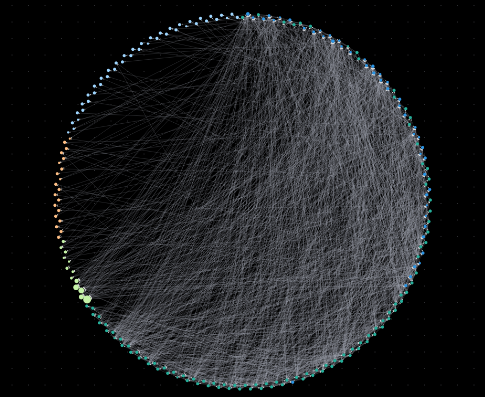

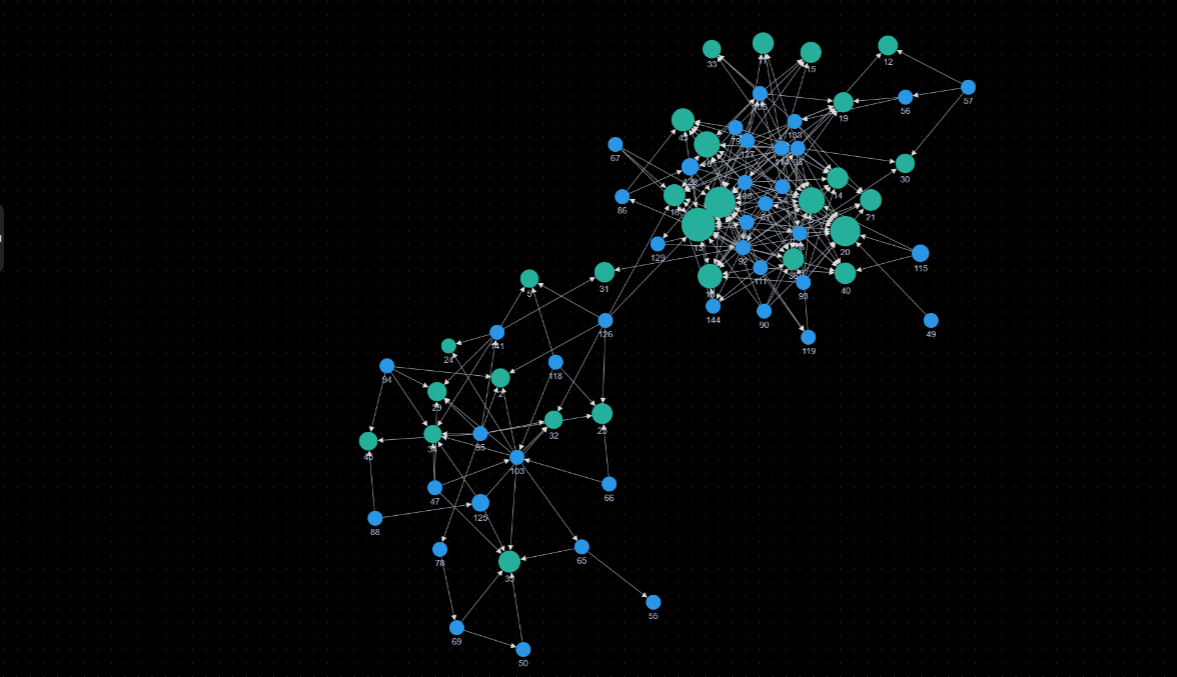

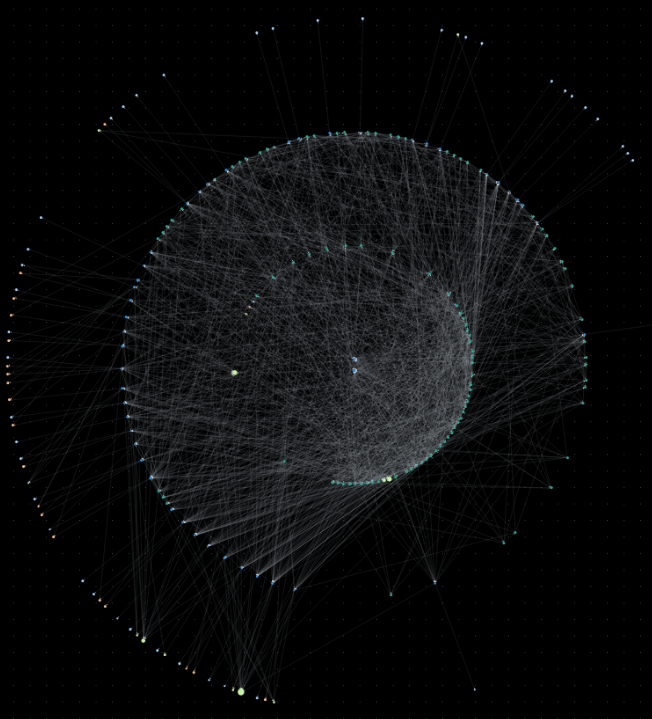

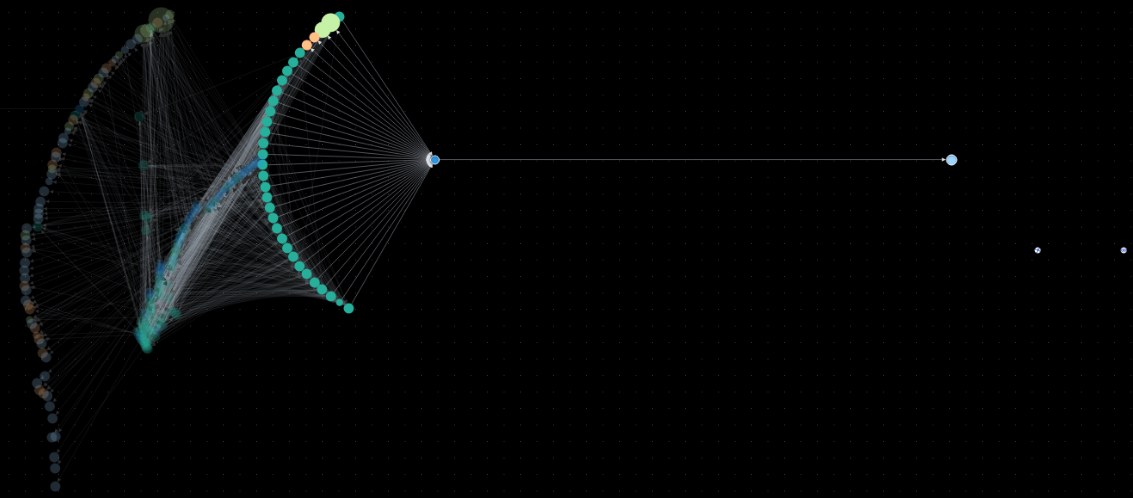

	快速切换布局。从左往右分别为：力引导布局、圆形布局、网格布局、核心单节点布局、分层布局、自动分群布局、核心双节点布局。展示效果如图力引导布局展示效果所示。说明：核心双节点布局必须要选中两个点才可以生效。

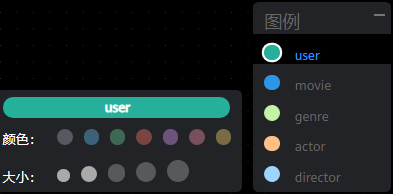

	图例，单击图例内容，可根据需要选择图例的颜色和大小。

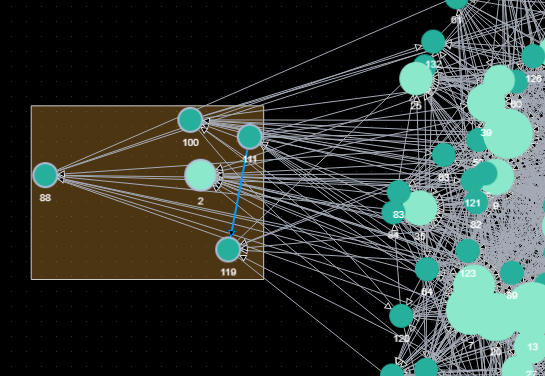

绘图区快捷键操作	框选：Ctrl+ 鼠标左键拖动框选区域内所有点边被选中并高亮，效果如下所示。
	正选/反选：Ctrl + 鼠标左键 ctrl+鼠标左键选中点或者边，可以选中并高亮，按住ctrl键再次点击选中点或者边，可以取消选中并去除高亮状态。
	全选：Ctrl + A 选中所有点和边，并高亮。
	选择关联点边：Ctrl + E 选中点之后按ctrl+E，可以将有关系的点和边选中高亮。
	删除：Delete 快捷删除点或者边。
	适配：Ctrl + F 根据当前屏幕宽度和高度自动缩放所有点和边。
	缩小：- 键盘对应 - 键，缩小当前画布显示。
	放大：=（+）键盘对应 + 键，放大当前画布展示。
	取消选中：Esc 所有选中的点和边取消选中，高亮状态消失。
	放大缩小：滑动鼠标滚轮滑动鼠标滚轮可以放大缩小画布显示。
