数据盘空间分配说明

本章节将详细介绍节点数据盘空间分配的情况,以便您根据业务实际情况配置数据盘大小。

设置数据盘空间分配

在创建节点时,您需要配置节点数据盘,您可单击“展开高级配置”,自定义节点数据盘的空间分配

  • 自定义容器引擎空间大小说明

    CCE 将数据盘空间默认划分为两块:一块用于存放容器引擎 (Docker/Containerd) 工作目录、容器镜像的数据和镜像元数据;另一块用于Kubelet组件和EmptyDir临时存储等。容器引擎空间的剩余容量将会影响镜像下载和容器的启动及运行。

    • 容器引擎和容器镜像空间(默认占90%):用于容器运行时工作目录、存储容器镜像数据以及镜像元数据。
    • Kubelet组件和EmptyDir临时存储(默认占10%):用于存储Pod配置文件、密钥以及临时存储EmptyDir等挂载数据。
  • 自定义Pod容器空间大小:即容器的basesize设置,每个工作负载下的容器组 Pod 占用的磁盘空间设置上限(包含容器镜像占用的空间)。合理的配置可避免容器组无节制使用磁盘空间导致业务异常。建议此值不超过容器引擎空间的 80%。该参数与节点操作系统和容器存储Rootfs相关,部分场景下不支持设置。

自定义容器引擎空间大小

对于非共享数据盘的节点,数据盘根据容器存储Rootfs不同具有两种划分方式(以100G大小为例):Device Mapper类型OverlayFS类型。不同操作系统对应的容器存储Rootfs请参见操作系统与容器存储Rootfs对应关系

  • Device Mapper类型存储Rootfs
    其中默认占90%的容器引擎和容器镜像空间又可分为以下两个部分:
    • 其中/var/lib/docker用于Docker工作目录,默认占比20%,其空间大小 = 数据盘空间 * 90% * 20%
    • thinpool用于存储容器镜像数据、镜像元数据以及容器使用的磁盘空间,默认占比为80%,其空间大小 = 数据盘空间 * 90% * 80%

      thinpool是动态挂载,在节点上使用df -h命令无法查看到,使用lsblk命令可以查看到。

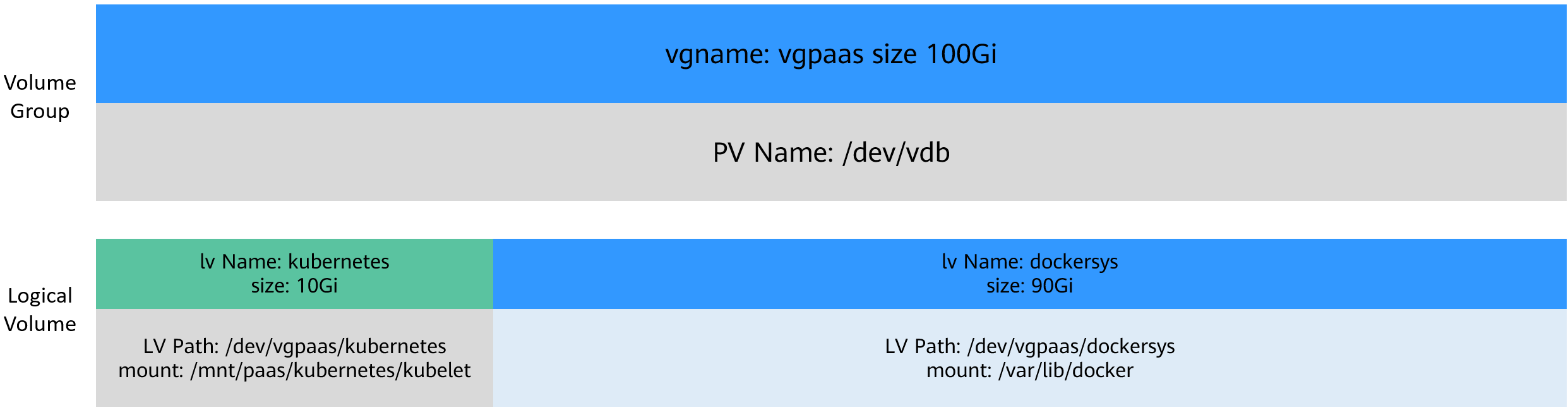

    图1 Device Mapper类型容器引擎空间分配
  • OverlayFS类型存储Rootfs

    相比Device Mapper存储引擎,没有单独划分thinpool,容器引擎和容器镜像空间(默认占90%)都在/var/lib/docker目录下。

    图2 OverlayFS类型容器引擎空间分配

自定义Pod容器空间大小

自定义Pod容器空间(basesize)设置与节点操作系统和容器存储Rootfs相关(容器存储Rootfs请参见操作系统与容器存储Rootfs对应关系):

  • Device Mapper模式下支持自定义Pod容器空间(basesize)配置,默认值为10G。
  • OverlayFS模式默认不限制Pod容器空间大小。

    使用EulerOS 2.9 的docker basesize设置时,若容器配置CAP_SYS_RESOURCE权限或privileged的特权,basesize限制Pod容器空间不起作用。

配置Pod容器空间(basesize)时,需要同时考虑节点的最大实例数配置。理想情况下,容器引擎空间需要大于容器使用的磁盘总空间,即:容器引擎和容器镜像空间(默认占90%) > 容器数量 * Pod容器空间(basesize)。否则,可能会引起节点分配的容器引擎空间不足,从而导致容器启动失败。

对于支持配置basesize的节点,尽管可以限制单个容器的主目录大小(开启时默认为10GB),但节点上的所有容器还是共用节点的thinpool磁盘空间,并不是完全隔离,当一些容器使用大量thinpool空间且总和达到节点thinpool空间上限时,也会影响其他容器正常运行。

另外,在容器的主目录中创删文件后,其占用的thinpool空间不会立即释放,因此即使basesize已经配置为10GB,而容器中不断创删文件时,占用的thinpool空间会不断增加一直到10GB为止,后续才会复用这10GB空间。如果节点上的容器数量*basesize > 节点thinpool空间大小,理论上有概率出现节点thinpool空间耗尽的场景。

操作系统与容器存储Rootfs对应关系

表1 CCE集群节点操作系统与容器引擎对应关系

操作系统

容器存储Rootfs

自定义Pod容器空间(basesize)

CentOS 7.x

v1.19.16以下版本集群使用Device Mapper

v1.19.16及以上版本集群使用OverlayFS

Rootfs为Device Mapper且容器引擎为Docker时支持,默认值为10G。

Rootfs为OverlayFS时不支持。

EulerOS 2.5

Device Mapper

仅容器引擎为Docker时支持,默认值为10G。

EulerOS 2.9

OverlayFS

仅v1.19.16、v1.21.3、v1.23.3及以上的集群版本支持,默认值为不限制。

v1.19.16、v1.21.3、v1.23.3以前的集群版本不支持。

表2 CCE Turbo集群节点操作系统与容器引擎对应关系

操作系统

容器存储Rootfs

自定义Pod容器空间(basesize)

CentOS 7.x

OverlayFS

不支持。

EulerOS 2.9

弹性云服务器-虚拟机使用OverlayFS

弹性云服务器-物理机使用Device Mapper

Rootfs为OverlayFS且仅容器引擎为Docker时支持,默认值为不限制。

Rootfs为Device Mapper且容器引擎为Docker时支持,默认值为10G。

镜像回收策略说明

当容器引擎空间不足时,会触发镜像垃圾回收。

镜像垃圾回收策略只考虑两个因素:HighThresholdPercent 和 LowThresholdPercent。 磁盘使用率超过上限阈值(HighThresholdPercent,默认值为85%)将触发垃圾回收。 垃圾回收将删除最近最少使用的镜像,直到磁盘使用率满足下限阈值(LowThresholdPercent,默认值为80%)。

容器引擎空间大小配置建议

  • 容器引擎空间需要大于容器使用的磁盘总空间,即:容器引擎空间 > 容器数量 * Pod容器空间(basesize)
  • 容器业务的创删文件操作建议在容器挂载的本地存储(如emptyDir、hostPath)或云存储的目录中进行,这样不会占用thinpool空间。其中Emptydir使用的是kubelet空间,需要规划好kubelet空间的大小。
  • 可将业务部署在使用OverlayFS存储模式的节点上(请参见操作系统与容器存储Rootfs对应关系),避免容器内创删文件后占用的磁盘空间不立即释放问题。
